Трансформаторные подстанции

Трансформаторная подстанция — электроустановка, предназначенная для приема, преобразования (повышения или понижения) напряжения в сети переменного тока и распределения электроэнергии в системах электроснабжения потребителей сельских, поселковых, городских, промышленных объектов. Состоит из силовых трансформаторов, распределительного устройства, устройства автоматического управления и защиты, а также вспомогательных сооружений.

Трансформаторные подстанции классифицируются на повышающие и понижающие.

Повышающие трансформаторные подстанции (сооружаемые обычно при электростанциях) преобразуют напряжение, вырабатываемое генераторами, в более высокое напряжение (одного или нескольких значений), необходимое для передачи электроэнергии по линиям электропередачи (ЛЭП).

Понижающие трансформаторные подстанции преобразуют первичное напряжение электрической сети в более низкое вторичное.

В зависимости от назначения и от величины первичного и вторичного напряжений понижающие трансформаторные подстанции подразделяются на районные, главные понижающие и местные (цеховые).

Районные трансформаторные подстанции принимают электроэнергию непосредственно от высоковольтных ЛЭП и передают её на главные понижающие трансформаторные подстанции, а те (понизив напряжение до 6, 10 или 35 кВ) - на местные и цеховые подстанции, на которых осуществляется последняя ступень трансформации (с понижением напряжения до 690, 400 или 230 В) и распределение электроэнергии между потребителями.

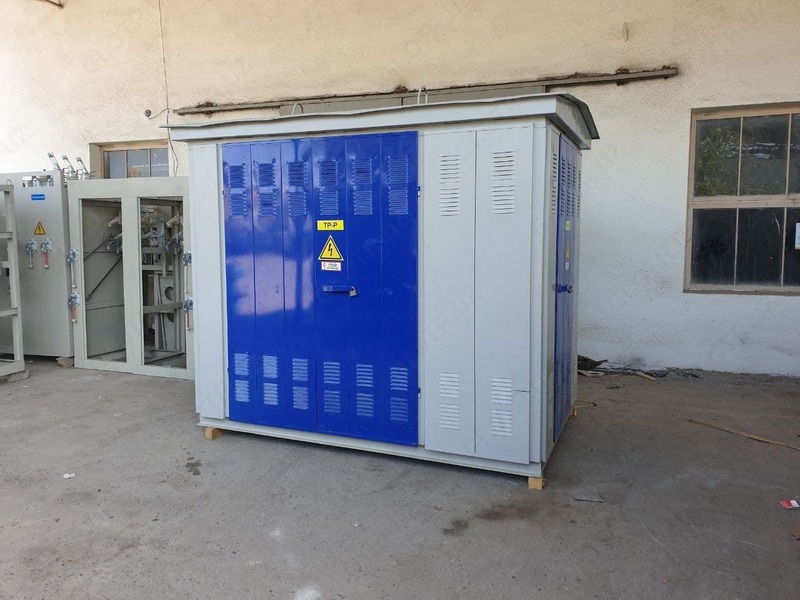

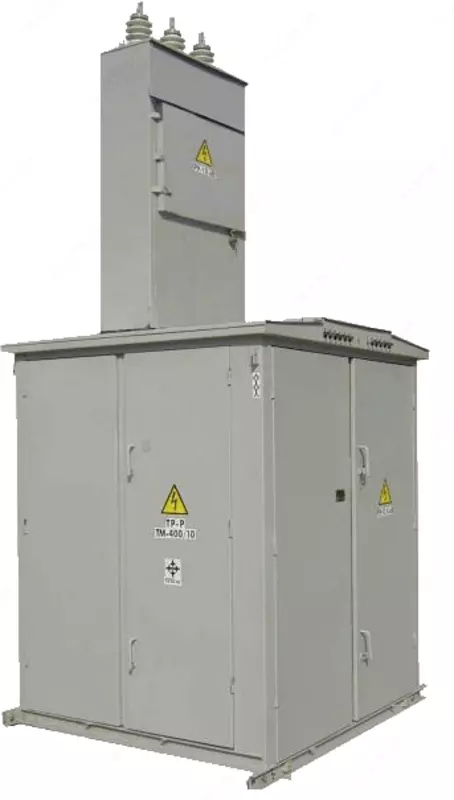

Трансформаторные подстанции изготовляют, как правило, на заводах и доставляют на место установки в полностью собранном виде или же отдельными блоками.

В таком случае их называют Комплектными Трансформаторными Подстанциями или КТП.
