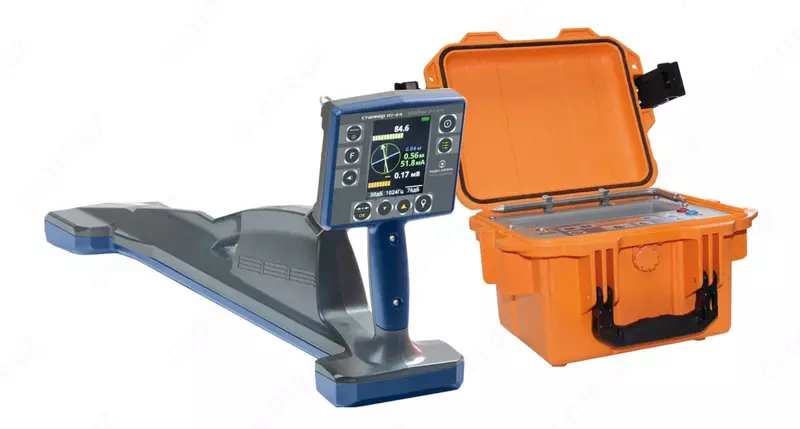

Трассопоисковый комплекс СТАЛКЕР 15-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion)

Комплекс трассопоисковый "Сталкер" 15-24 предназначен для быстрого и точного поиска телефонных, силовых кабелей и других коммуникаций, идентификации дефектов покрытия и глубины залегания с последующим картографированием.

Быстрый и точный поиск телефонных, силовых кабелей и других коммуникаций, идентификация дефектов покрытия и глубины залегания с последующим картографированием.

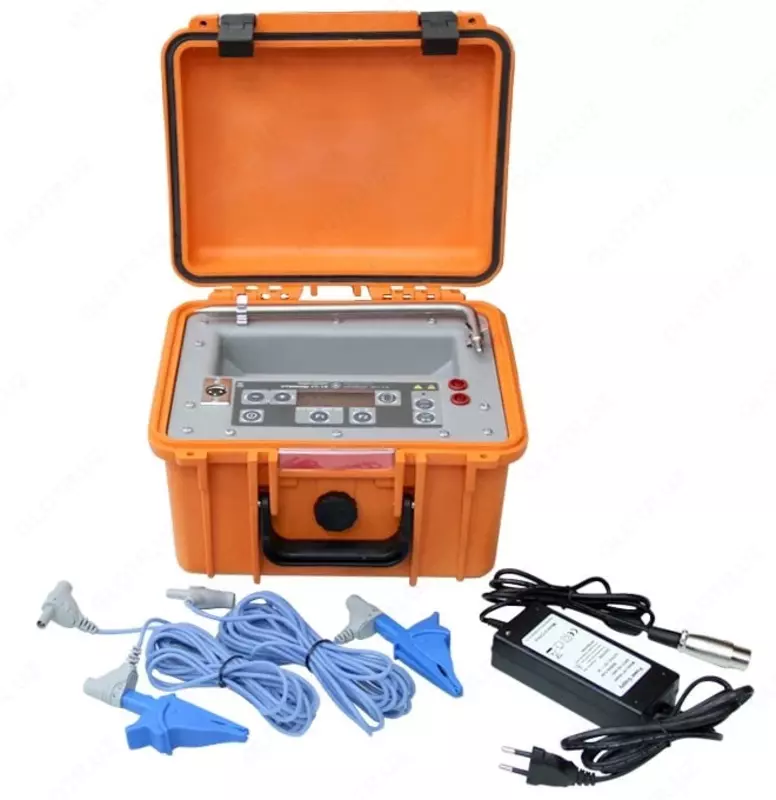

Описание генератора ГТ-15:

Генератор Сталкер ГТ-15 предназначен для подачи в линии исследуемых коммуникаций рабочих сигналов и совместно с приемниками серии Сталкер позволяют определить конфигурацию трассы, глубину залегания и места повреждения изоляции кабелей и трубопроводов. Форма выходного тока для – модифицированный синус. Генератор Сталкер ГТ-15 может эксплуатироваться с любыми приемниками, имеющими совпадающие с ним рабочие частоты.

Питание генератора Сталкер ГТ-15 осуществляется от встроенных герметичных необслуживаемых свинцово-кислотных аккумуляторов: один аккумулятор 12 В, 7 А/ч. Допускается питание генератора от внешнего источника постоянного тока «12 В», обеспечивающего необходимую мощность.

Генератор Сталкер ГТ-15 имеет самоконтроль напряжения питания и сигнализирует о его снижении в диапазоне от 11,0 до 10,5 В. При снижении напряжения ниже 10,5 В до 10,0 В происходит его самоотключение.

Сталкер ГТ-15 имеет режим зарядки аккумулятора. Он включается автоматически при подключении соответствующего блока питания. Генератор обеспечивают защиту аккумулятора от перезарядки.

Особенности генератора ГТ-15:

Частота 33 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигналагенератора ГТ-15;

Одновременная подача двух частот;

Индикация величины выходного тока;

Напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;

Два режима работы - непрерывная и импульсная генерация для экономии заряда аккумуляторов;

Автоматическое согласование генератора с нагрузкой;

Выпускается в  герметичном моноблоке со встроенным индуктором;

Степень защиты корпуса IP54.

Приемник Сталкер ПТ-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion):

Приёмник Сталкер ПТ-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion) совместно с генератором обеспечивает обследование кабельных линий и трубопроводов (коммуникации):

определение планового положения и направления коммуникации с указанием отклонения от её оси с одновременной индикацией глубины залегания коммуникации и силы протекающего по ней тока рабочей частоты (режим «ТРАССА»);

определение мест повреждения изоляции коммуникаций с одновременным определением ее планового положения и глубины залегания (режим «ТРАССА- ДАТЧИК»);

отбор жил кабеля, определения мест короткого замыкания или обрыва в кабеле или проводке (совместно с мини-датчиком МД-01).

Приёмник без применения генератора обеспечивает на рабочих частотах:

«PWR50» (в некоторых странах «PWR60») и «550 Гц» – поиск коммуникаций (кабельных линий) по наведенным сигналам токов промышленной частоты;

«100 Гц» и «300 Гц» – поиск коммуникаций и мест повреждения изоляции трубопроводов по сигналам электрохимической защиты (ЭХЗ);

«550 Гц» и «1450 Гц» – поиск замыкания на землю воздушных линий (ВЛ) по гармоникам токов промышленной частоты;

«Эфир» – поиск коммуникаций по наведенным сигналам телефонных и трансляционных каналов в диапазоне частот от 48 Гц до 14 кГц.

«РАДИО» – поиск коммуникаций по наведенным сигналам трансляционных каналов в диапазоне частот от 10 кГц до 36 кГц.

Приемник в режиме «ЗОНД» обеспечивает поиск положения передающих зондов и камер телеинспекции, имеющих автономный передатчик, при внутритрубном обследовании.

Приемник позволяет записать в память показания отображаемых значений, в том числе с привязкой к координатам, полученным от встроенного GPS/ГЛОНАСC модуля или внешнего GPS-устройства (в том числе и смартфона) и передать их в персональный компьютер или устройство с ОС Android для последующего анализа.

Приёмник Сталкер ПТ-24 имеет ступенчатую регулировку усиления входного сигнала с шагом 6 дБ (каждый шаг изменяет усиление в два раза). Диапазон напряжения питания от 6 до 12,5 В. Питание осуществляется от литий-ионного (Li- ion) аккумулятора номинального напряжения 10,8 В, емкостью 4000- 4200 мАч (в нормальных условиях) или от шести сменных элементов питания типоразмера АА, устанавливаемых в батарейном отсеке. Допускается применение шести аккумуляторов типоразмера АА номинального напряжения «1,2 В», при этом их зарядка от приемника не производится.

Приёмник имеет индикацию уровня заряда батареи и автоматическое отключение во избежание чрезмерного разряда.

Приёмник Сталкер ПТ-24 при подключении блока питания обеспечивает зарядку аккумуляторов и защиту от перезаряда без извлечения аккумуляторов из приёмника.

Приёмник по каналу беспроводной связи «Bluetooth» имеет связь с внешним GPS «Bluetooth» модулем, смартфонами и с персональным компьютером.

Основные технические характеристики:

Вид - трассоискатель

Тип трассоискателя - дефектоскоп

Бренд - Сталкер

Серия - 15-24

Приемник Сталкер ПТ-24

Значения рабочих частот при работе с генератором и

чувствительность на данной частоте

Частота, Гц 273, 526, 1024, 8928, 32768 (33к)

Чувствитель-ность не менее, мкА/м - 500, 300, 150, 25,5

  Значения дополнительных рабочих частот при работе с генераторами других производителей -  491, 512, 982, 2000, 2048, 8440, 9828, 10000

Значения рабочих частот при работе без генератора, Гц -  25,50,60,100, 300, 550 и 1450

Значения рабочих частот при поиске зондов, Гц - 512, 32768 (33к)

Динамический диапазон входных сигналов, не менее, дБ - 102

Ширина полосы пропускания для каждой рабочей частоты, не более, Гц  по уровню минус 3 дБ - 9,  по уровню минус 60 дБ -24

Определение глубины залегания коммуникации, м  - от 0,01 до 10,0

Определение тока рабочей частоты в коммуникации - от 10 мА до 10,0 А

Погрешность показания глубины залегания одиночной, протяженной прямой коммуникации, не более  ±{[4+0,05∙h(h+1)] %+3 е.м.р.}, где h - измеренное значение глубины

Показания напряжения сигналов на рабочих частотах по входу гнезда «ДАТЧИК»  - от 0,01 мВ до 1,70 В

Погрешность показания напряжения  ± (3 % + 3 е.м.р)

Чувствительность по входу гнезда «ДАТЧИК» при отношении сигнал-шум 6 дБ, не менее, мВ  - 0,05

Входное сопротивление по входу «ДАТЧИК», МОм - 1

Мощность потребления (без звука), не более, Вт - 2,5

Время непрерывной работы в нормальных условиях от заряженного аккумулятора, не менее, ч - 20

Габаритные размеры, не более, мм - 700х300х140

Масса, не более, кг - 1,8

Генератор Сталкер ГТ-15

Рабочие частоты, Гц  - 273, 1024,8928, 32768

Диапазон регулировки выходной мощности на нагрузке - от 0,5 до 600 Ом, Вт  от 1 до 10

Сила тока, потребляемая от источника постоянного тока, А  - не более 1,8

Диапазон рабочих температур, °С  от -30 до +55

Габаритные размеры, мм, не более  - 210x130x100

Масса, кг  - 2,5

Комплектация

Приемник Сталкер ПТ-24 - 1 шт.

Головные телефоны (наушники) - 1 шт.

Блок питания - 1 шт.

Батарейный отсек 5×АА РАПМ.436244.010 - 1 шт.

Bluetooth-USB адаптер - 1 шт.

Сумка приёмника - 1 шт.

Чехол солнцезащитный - 1 шт.

Руководство по эксплуатации приемника - 1 шт.

Генератор Сталкер ГТ-15 - 1 шт.

Блок питания генератора - 1 шт.

Провод соединительный 5 м - 2 шт.

Штырь заземления 20 см - 1 шт.

Зажим типа "крокодил" - 2 шт.

Руководство по эксплуатации генератора - 1 шт.
