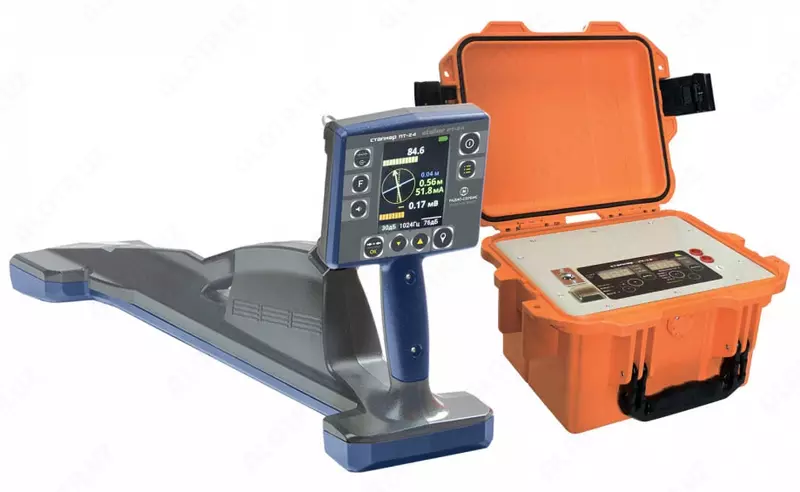

Трассопоисковый комплекс СТАЛКЕР 75-24 (встроенный GPS/ГЛОНАСС модуль, LI-ION)

Комплекс трассопоисковый "Сталкер" 75-24 предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.

Особенности приемника Сталкер ПТ-24:

Поиск расположения и мест повреждения изоляции трубопроводов и кабельных линий как по сигналам от генератора, так и без применения генератора по тока промышленной частоты (50, 60 Гц) или по сигналам электрохимической защиты (ЭХЗ "100 Гц" и "300 Гц");

Одновременное схематическое отображение на дисплее двух коммуникаций:

- первая - с протекающим током от генератора;

- вторая - с протекающим током промышленной частоты (кабелей) или ЭХЗ (труб);

В режиме "ЗОНД" обеспечивает поиск положения передающих зондов и камер телеинспекции, имеющих автономной передатчик, при внутритрубном обследовании;

Увеличенный, сверх яркий цветной дисплей;

Питание от одного или двух аккумуляторов;

GPS - выноска подземных трасс с последующим наложением на карту;

Беспроводная связь с ПК (Bluetooth).

Особенности генератора Сталкер ГТ-75:

Максимальная выходная мощность 75 Вт;

Ступенчатая регулировка мощности;

Синусоидальная форма выходного сигнала обеспечивает меньший уровень наведенных помех в соседние коммуникации;

Индикация величины выходного тока, напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе, т.е. оценить возможную дальность трассировки линий;

Два режима работы - непрерывная и импульсная генерация;

Автоматическое согласование генератора с нагрузкой;

Питание от встроенного аккумулятора (6 В 12 А/ч -2 шт.) с возможностью подключения внешнего источника постоянного тока;

Индикация степени разряда аккумуляторов;

Встроенное зарядное устройство;

Защита встроенного аккумулятора от избыточного разряда;

Влагозащищенный, ударопрочный корпус (IP 44).

Основные технические характеристики:

Вид - трассоискатель

Тип трассоискателя - дефектоскоп

Бренд - Сталкер

Серия - 75-24

Приемник Сталкер ПТ-24

Рабочие частоты, Гц  - 273, 526, 1024, 8928, 32768 (33К)

Дполнительные рабочие частоты при работе с генераторами других производителей - 491, 512, 982, 2000, 2048, 8440, 9828, 10000

Значения рабочих частот при работе без генератора, Гц - 50, 60, 100, 300, 550, 1450, "РАДИО", "ЭФИР"

Полоса пропускания в режиме "РАДИО" - 10 кГц - 36 кГц

Полоса пропускания в режиме "ЭФИР" - 48 Гц - 14 кГц

Беспроводная связь с ПК - Есть

Беспроводная связь с GPS - Есть

Память, точек - 10000

Цифровое отображение силы тока и глубины залегания - На всех частотах кроме "РАДИО", "ЭФИР"

Функция "КОМПАС" - Есть

Одновременное отображение на дисплее двух коммуникаций - Есть

Определение направления тока - Есть

Поиск мест повреждения изоляции (Совместно с датчиком контроля изоляции) - Есть

Функция "Отсрый максимум" - Есть

Функция "Растяжка шкалы" - Есть

Поиск передающих зондов - Есть

Глубина залегания, м  - До 6

Дисплей - Цветной 55 х 75 мм

Время непрерывной работы от аккумуляторов, час - До 10

Исполнение корпуса, IP - 54

Диапазон рабочих температур, °С - От -30 до +55

Масса, кг - 1,7

Генератор Сталкер ГТ-75

Рабочие частоты, Гц - 273, 526, 1024, 8928

Диапазон регулировки выходной мощности на нагрузке - от 1 до 600 Ом, Вт  От 7,5 до 75

Диапазон напряжений питания от источника постоянного тока, В - От 10,5 до 14

Сила тока, потребляемая от источника постоянного тока, А  - Не более 10

Диапазон рабочих температур, °С  - От -30 до +55

Габаритные размеры, не более, мм - 275 х 250 х 175

В комплект поставки Сталкер 75-24 - входят:

Приемник Сталкер ПТ-24 - 1 шт.

Наушники (телефоны головные) - 1 шт.

Блок питания - 1 шт.

Батарейный отсек 5×АА РАПМ.436244.010 - 1 шт.

Bluetooth-USB адаптер - 1 шт.

Сумка приёмника - 1 шт.

Чехол солнцезащитный - 1 шт.

Руководство по эксплуатации приемника РАПМ.464333.009РЭ - 1 шт.

Генератор Сталкер ГТ-75 - 1 шт.

Рамка передающая РП-02 - 1 шт.

Блок питания генератора - 1 шт.

Кабель питания «12 В» - 1 шт.

Катушка с красным проводом 10 м - 1 шт.

Катушка с синим проводом 10 м - 1 шт.

Штырь заземления 50 см - 1 шт.

Зажим типа «крокодил» - 2 шт.

Сумка для принадлежностей генератора - 1 шт.

Руководство по эксплуатации генератора - 1 шт.
