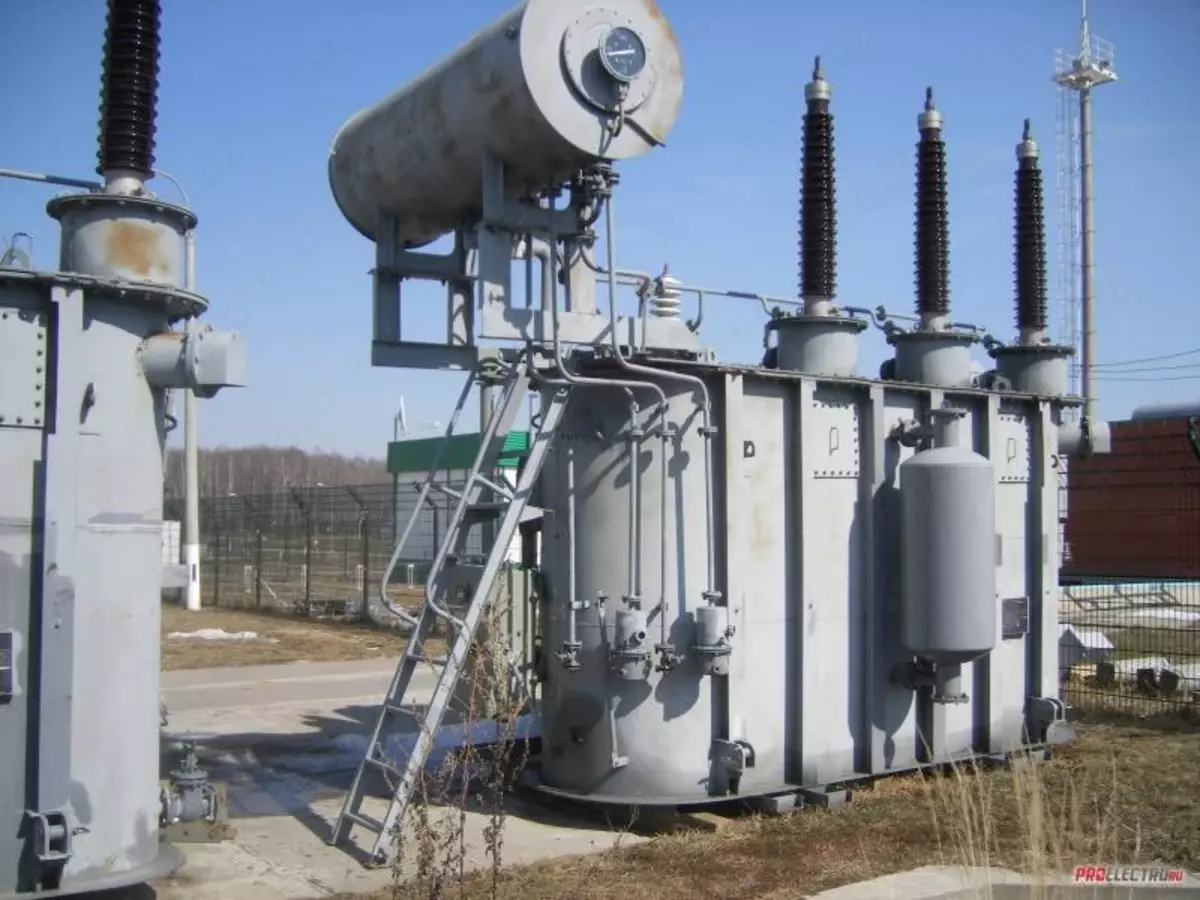

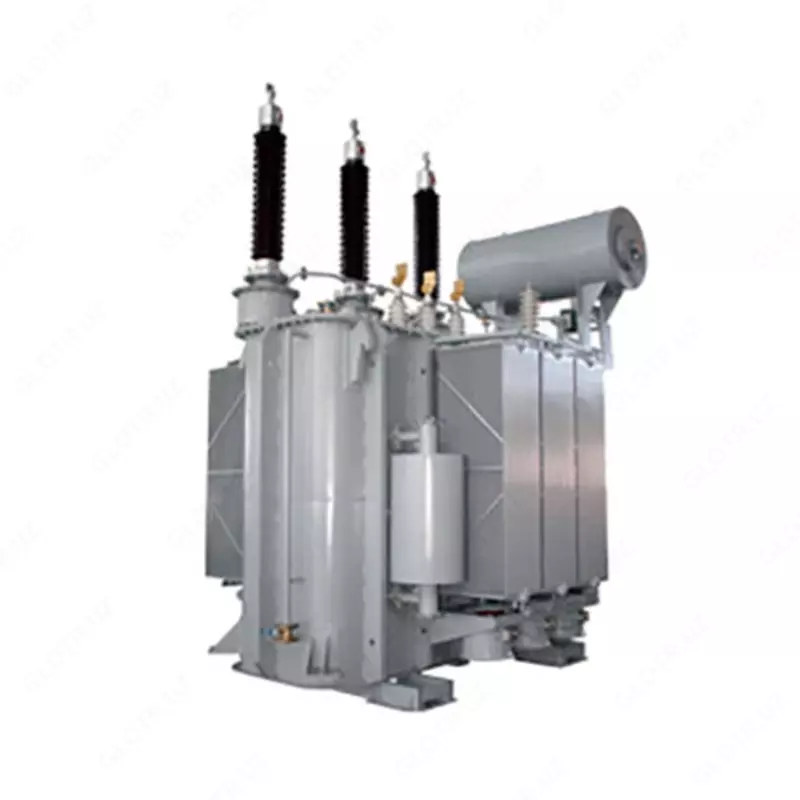

Трехфазный силовой трансформатор ТДН-10000/110/6(10)

Трансформатор типа ТДН-10000/110/6(10)

Трехфазный силовой трансформатор ТДН-10000/110/6(10) представляет собой современное решение для надежного энергоснабжения промышленных предприятий, подстанций и объектов энергетической инфраструктуры. Данная модель обеспечивает преобразование и распределение электроэнергии с высокой эффективностью и стабильностью работы, отвечая строгим требованиям эксплуатации.

Трансформатор оснащен схемой и группой соединения обмоток Ун/Д-11, что гарантирует устойчивую работу оборудования и оптимальные электрические параметры. Наличие устройства регулирования под нагрузкой (РПН) позволяет точно изменять напряжение в зависимости от условий работы сети, поддерживая надежное электроснабжение даже при высоких нагрузках.

Конструкция трансформатора отличается прочностью и долговечностью. Габаритные размеры (5095 × 3140 × 5100 мм) обеспечивают удобство монтажа и размещения на энергетических объектах. Масса трансформатора — 28300 кг (транспортная — 24800 кг), что подтверждает его мощность и надежность.

Область применения

Трансформатор ТДН-10000/110/6(10) используется для:

• Промышленных предприятий с высокими энергетическими нагрузками

• Электрических подстанций среднего и высокого класса напряжения

• Объектов энергетической инфраструктуры и распределительных сетей

Преимущества

• Высокая номинальная мощность 10 МВА

• Надежная схема соединения обмоток Ун/Д-11

• Возможность регулирования напряжения под нагрузкой (РПН)

• Низкий уровень потерь и высокий КПД

• Прочная конструкция и длительный срок эксплуатации

Технические характеристики

• Тип трансформатора: ТДН

• Номинальная мощность: 10 МВА

• Количество обмоток: двухобмоточный

• Напряжение стороны ВН: 110 кВ

• Напряжение обмотки ВН: 115 кВ

• Напряжение обмотки НН: 6,6 кВ

• Потери холостого хода: 14 кВт

• Потери короткого замыкания: 58 кВт

• Напряжение короткого замыкания: 10,5 %

• Ток холостого хода: 0,9 %

• Габариты: 5095 × 3140 × 5100 мм

• Масса полная: 28300 кг

• Масса транспортная: 24800 кг
