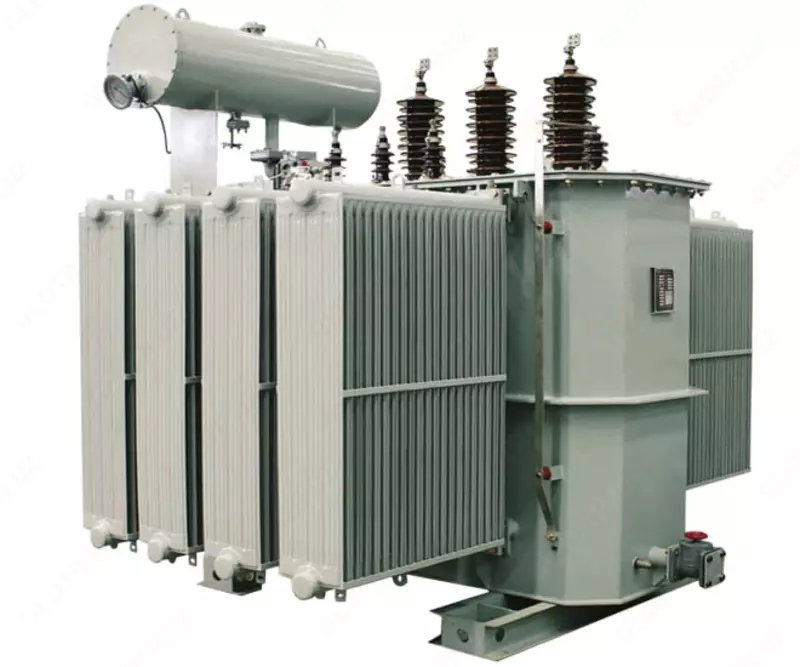

Трехфазный силовой трансформатор ТДН-16000/110/6(10)

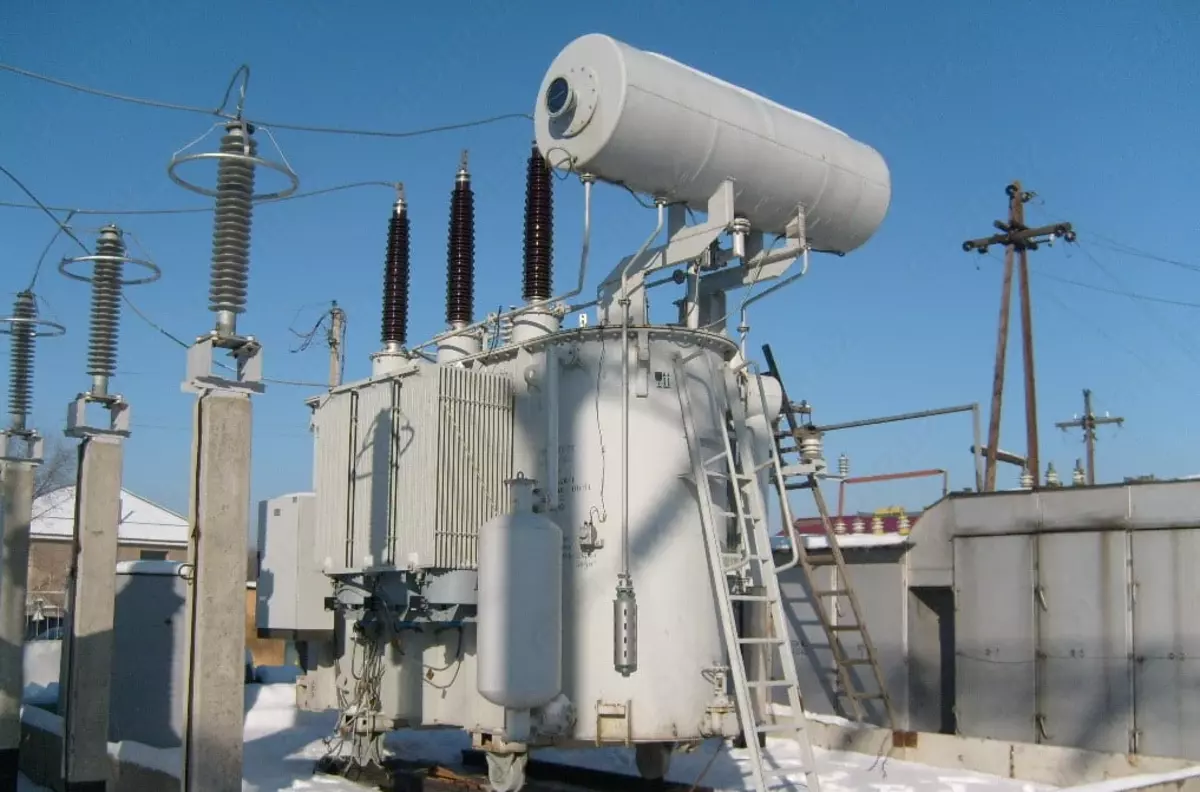

Трансформатор ТДН-16000/110/6(10)

Трансформатор типа ТДН-16000/110/6(10) — это мощное и надежное оборудование, предназначенное для применения в энергетических системах, промышленных предприятиях и распределительных сетях. Двухобмоточная конструкция с группой соединения обмоток Ун/Д-11 обеспечивает стабильную работу, возможность регулирования напряжения под нагрузкой (РПН) и высокий уровень безопасности при эксплуатации.

Благодаря номинальной мощности 16 МВА и рабочему напряжению 110 кВ, данный трансформатор способен эффективно обеспечивать энергоснабжение крупных объектов. Он отличается компактными габаритами (5000 x 3600 x 4820 мм), что упрощает процесс транспортировки и монтажа. Полная масса устройства составляет 32 300 кг, транспортная масса — 27 250 кг, что подтверждает прочность и устойчивость конструкции.

Преимущества

• Высокая номинальная мощность 16 МВА для стабильного энергоснабжения

• Надежная схема обмоток Ун/Д-11 с возможностью регулирования напряжения под нагрузкой

• Компактные размеры при высокой мощности, удобство монтажа и эксплуатации

• Низкие потери холостого хода и короткого замыкания для повышения энергоэффективности

• Прочная конструкция и долгий срок службы даже при интенсивной эксплуатации

Технические характеристики

Тип трансформатора: ТДН
Номинальная мощность: 16 МВА
Количество обмоток и тип: Двухобмоточный трансформатор
Напряжение сети стороны ВН: 110 кВ
Напряжение обмотки ВН: 115 кВ
Напряжение обмотки СН: -
Напряжение обмотки НН: 6,6 кВ
Потери холостого хода (ΔPxx): 18 кВт
Потери короткого замыкания (ΔPкз): 85 кВт
Напряжение короткого замыкания Ukв-н: 10,5 %
Ток холостого хода Ixx: 0,5 %
Габариты: 5000 x 3600 x 4820 мм
Масса полная: 32 300 кг
Масса транспортная: 27 250 кг
