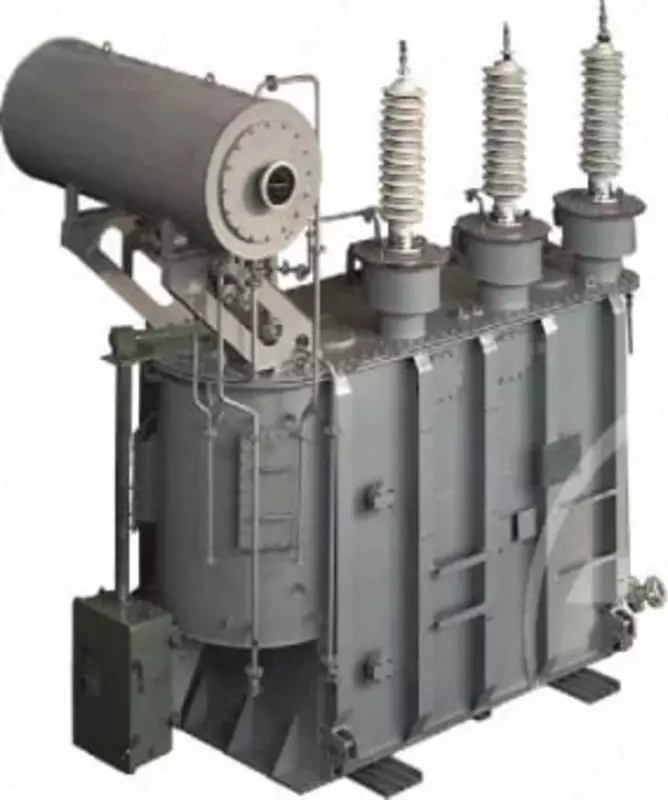

Трехфазный силовой трансформатор ТДН-40000/110/6,6(10)

Трансформатор ТДН-40000/110/6,6(10)

Трансформатор ТДН-40000/110/6,6(10) – это мощный двухобмоточный силовой трансформатор с регулированием напряжения под нагрузкой (РПН), предназначенный для надежной работы в электрических сетях класса напряжения 110 кВ. Данное оборудование используется для преобразования электроэнергии высокого напряжения в электроэнергию среднего и низшего напряжения (6–10 кВ), что делает его незаменимым элементом в энергетической инфраструктуре крупных промышленных объектов и распределительных подстанций.

Трансформатор отличается высокой надежностью, низкими потерями холостого хода и устойчивостью к длительным нагрузкам. Конструкция выполнена с учетом климатических условий категорий У1 и УХЛ1, что гарантирует стабильную работу в умеренном и холодном климате.

Область применения

Трансформатор ТДН-40000 используется в:

• Энергетических подстанциях высокого класса напряжения

• Промышленных предприятиях с большими потребностями в энергии

• Системах передачи и распределения электроэнергии

• Объектах инфраструктуры, требующих стабильного электроснабжения

Преимущества

• Высокая номинальная мощность 40000 кВА

• Надежная работа при напряжении ВН 115 кВ и НН 6,6–11 кВ

• Низкие потери холостого хода, обеспечивающие экономичность

• Наличие регулирования напряжения под нагрузкой (РПН)

• Соответствие климатическим условиям У1 и УХЛ1

Технические характеристики

• Тип трансформатора: ТДН, двухобмоточный с РПН

• Номинальная мощность: 40000 кВА

• Номинальное напряжение ВН: 115 кВ

• Номинальное напряжение НН: 6,6 / 10 / 11 кВ

• Номинальная частота: 50 Гц

• Конструктивное исполнение: масляное охлаждение, климатическое исполнение У1, УХЛ1

• Габариты (Д×Ш×В): 5515 × 3790 × 5080 мм

• КИП: предусмотрен
