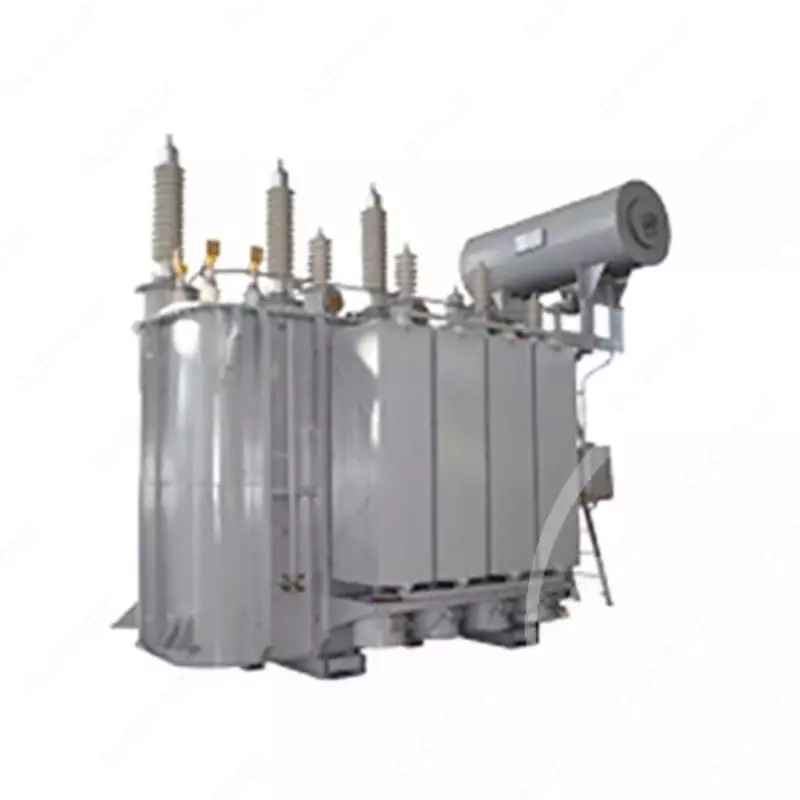

Трехфазный силовой трансформатор ТДТН-63000/110/35/6(10)

Трансформатор ТДТН-63000/110/35/6(10)

Трансформатор типа ТДТН-63000/110/35/6(10) – это мощный трёхфазный масляный трансформатор с регулированием напряжения под нагрузкой (РПН), предназначенный для эксплуатации в электрических сетях высокого класса напряжения. Он применяется для преобразования электроэнергии уровня 110–115 кВ в электроэнергию среднего напряжения (38,5/11 кВ), обеспечивая стабильную работу энергетических систем и распределительных подстанций.

Трансформатор относится к серии ТДТН 110 и имеет климатическое исполнение У1 и УХЛ1, что гарантирует надёжную работу как в умеренном, так и в холодном климате. Благодаря высоким техническим характеристикам, трансформатор используется на крупных промышленных объектах, в энергетике и на стратегически важных подстанциях.

Преимущества

• Высокая номинальная мощность 63 000 кВА обеспечивает передачу значительных объёмов электроэнергии

• Трёхобмоточная конструкция позволяет эффективно распределять нагрузки по разным уровням напряжения

• Низкие потери холостого хода (40 кВт) повышают общую энергоэффективность

• Потери короткого замыкания (290 кВт) соответствуют современным стандартам надёжности

• Наличие РПН позволяет регулировать напряжение в процессе работы без отключения трансформатора

• Прочная конструкция и надёжная система охлаждения обеспечивают длительный срок службы

Технические характеристики

Номинальная мощность: 63 000 кВА
Номинальное напряжение ВН: 110–115 кВ
Номинальное напряжение НН: 38,5/11 кВ
Тип трансформатора: трёхфазный масляный с РПН (ТДТН)
Серия: ТДТН 110
Климатическое исполнение: У1, УХЛ1
Номинальная частота: 50 Гц
Потери холостого хода (Ро): 40 кВт
Потери короткого замыкания: 290 кВт
Напряжение короткого замыкания ВН–НН: 10,50%
Масса масла: 25,8 т
Полная масса: 105,4 т
Габариты (ДхШхВ): 6910 х 4670 х 6460 мм
