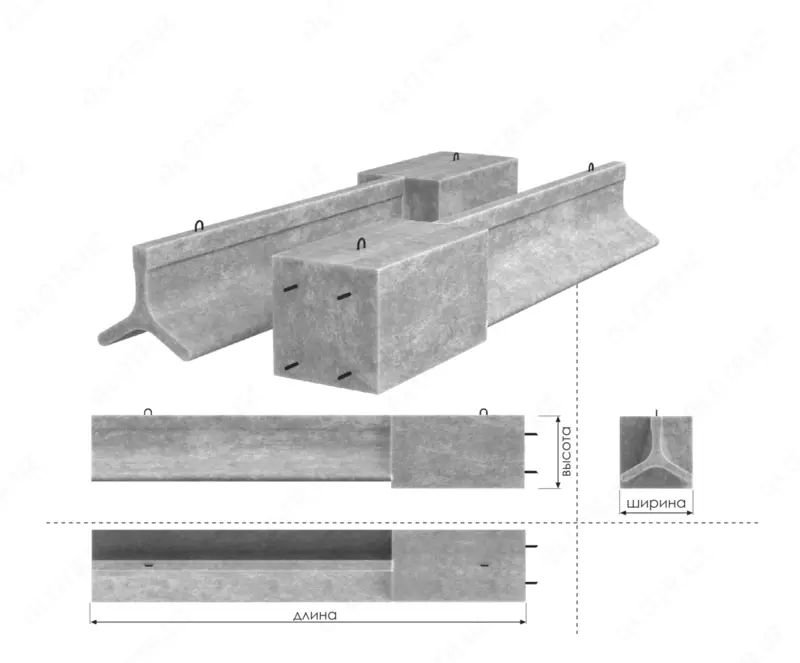

ТРЕХЛУЧЕВЫЕ ФУНДАМЕНТЫ С АНКЕРНЫМ КРЕПЛЕНИЕМ ТИП ТСА

Трехлучевые фундаменты с анкерным креплением консольных опор контактной сети предназначены для анкерной установки раздельных железобетонных или металлических опор контактной сети на железнодорожных участках, электрифицированных на переменном и постоянном токе. Железобетонные трехлучевые фундаменты с анкерным креплением консольных опор изготавливаются на основании рабочего проекта и чертежей серии 3.501.1-3287.01 и согласно ГОСТ 13015-2012.

∙ Конструкция трехлучевых фундаментов с анкерным креплением разработана длиной 4, 4.5 и 5 метров и рассчитана по несущей способности на нагрузки 79, 98 и 117 кНм; универсальность фундаментов – можно применять для анкерного крепления как железобетонных опор, так и металлических опор

∙ Стойки изготавливаются из тяжелого бетона класса B30

∙ Марка бетона по морозостойкости составляет F200, а по водонепроницаемости W6.
