ТРМ12-У2 - обновленный ПИД-регулятор для задвижек с RS-485

Характеристики ТРМ12-У2

Параметр			Значение
Напряжение питания переменного тока			~90…264В (номинальное 230В)
Напряжениепостоянного тока			="21...120 В (номинальное 24В)
Частота напряжения питания			50, 60 Гц
Потребляемая мощность			не более 10 ВА
Напряжение встроенного источника питания нормирующих преобразователей			24 ± 2,4 В
Максимально допустимый ток источника питания			50 мА
Универсальные входы
Количество универсальных входов			2
Функции входа 1			Измерительный
Функции входа 2			Измерительный (в том числе датчик положения)
			Дополнительный (дистанционный пуск и останов регулирования)
Типы входных датчиков и сигналов			см. таблицу «Характеристики измерительных датчиков»
Время опроса входа:			Не более 1 секунды
Предел основной приведенной погрешности измерения:
- для термоэлектрических преобразователей с включенной компенсацией холодного спая			±0,5 %
- для остальных видов датчиков			±0,25 %
Выходные устройства
Количество выходных устройств			2
Типы выходных устройств			Р, К, С, Т, И, У
Корпус

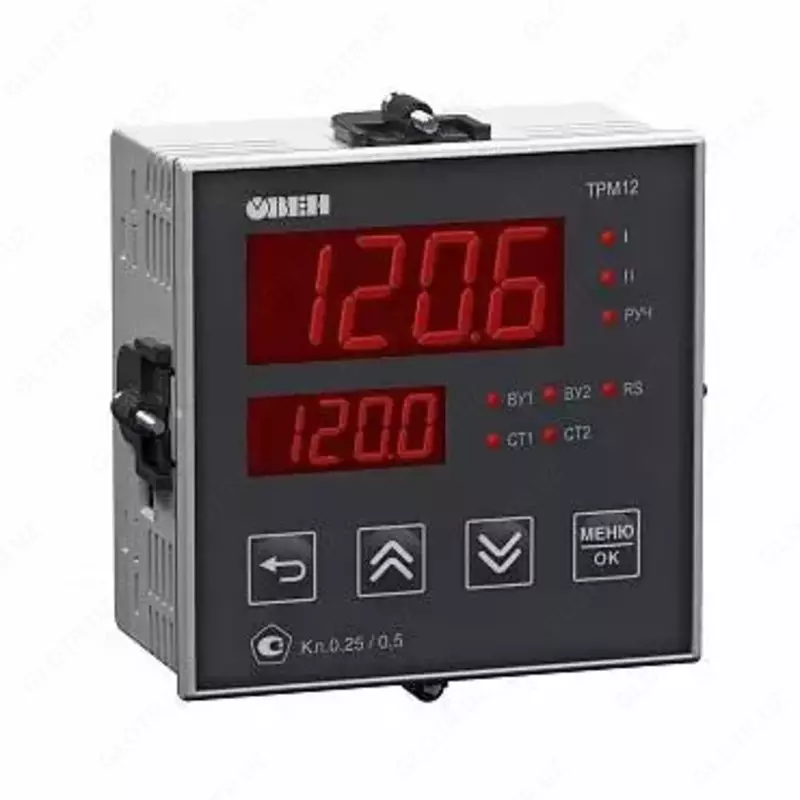

Щитовой Щ1			96×96×53 мм, IP54*
Щитовой Щ2			96×48×100 мм, IP54*
Щитовой Щ5			48×48×103 мм, IP54*
Настенный Н			105×130×65 мм, IP44

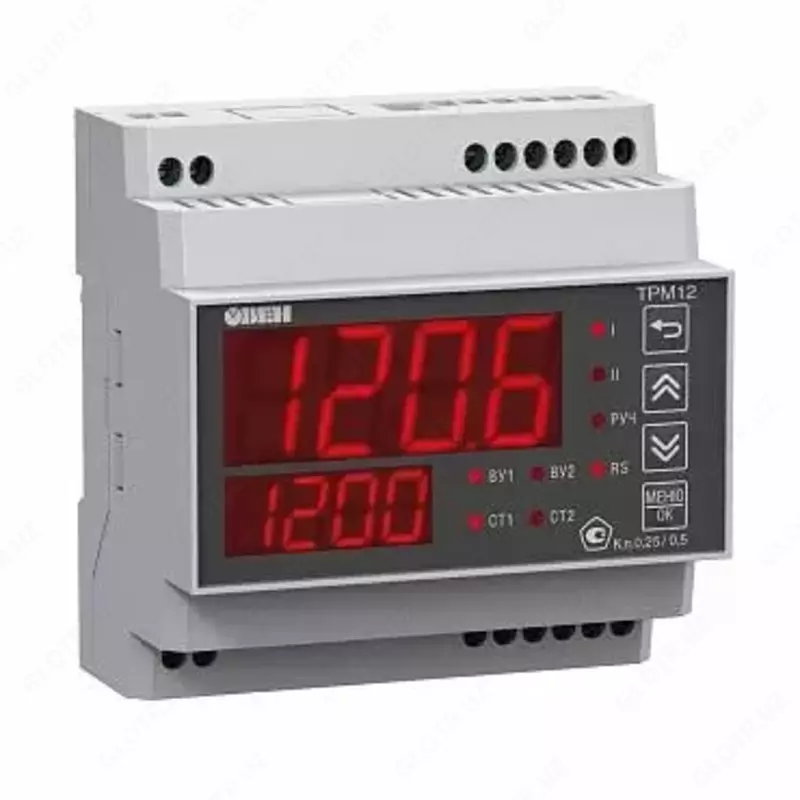

DIN-реечный			72×90×58 мм, IP20

* со стороны передней панели

Условия эксплуатации
Температура окружающего воздуха			–40...+50 °С
Атмосферное давление			84...106,7 кПа
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)			Не более 85 %

Характеристики измерительных датчиков
Обозначение	Тип датчика	Диапазон измерений		Разрешающая способность
Термопреобразователи сопротивления
C 50	ТСМ (Cu50) W100=1.426	–50…+200 °С		0,1 °С
50 C	ТСМ (50М) W100=1.428	–180…+200 °С		0,1 °С
P 50	ТСП (Pt50) W100=1.385	–200…+850 °С		0,1 °С
50 P	ТСП (50П) W100=1.391	–200…+850 °С		0,1 °С
C100	ТСМ (Cu100) W100=1.426	–50…+200 °С		0,1 °С
100C	ТСМ (100М) W100=1.428	–180…+200 °С		0,1 °С
P100	ТСП (Pt100) W100=1.385	–200…+850 °С		0,1 °С
100P	ТСП (100П) W100=1.391	–200…+850 °С		0,1 °С
100n	ТСН (100Н) W100=1.617	–60…+180 °С		0,1 °С
C500	ТСМ (Cu500) W100=1.426	–50…+200 °С		0,1 °С
500C	ТСМ (500М) W100=1.428	–180…+200 °С		0,1 °С
P500	ТСП (Pt500) W100=1.385	–200…+850 °С		0,1 °С
500P	ТСП (500П) W100=1.391	–200…+850 °С		0,1 °С
500n	ТСН (500Н) W100=1.617	–60…+180 °С		0,1 °С
C 1.0	ТСМ (Cu1000) W100=1.426	–50…+200 °С		0,1 °С
1.0 C	ТСМ (1000М) W100=1.428	–180…+200 °С		0,1 °С
P 1.0	ТСП (Pt1000) W100=1.385	–200…+850 °С		0,1 °С
1.0 P	ТСП (1000П) W100=1.391"	–200…+850 °С		0,1 °С
1.0 n	ТСН (1000Н) W100=1.617	–60…+180 °С		0,1 °С
C 53	ТСМ (53М) W100=1.426 (гр. 23)	–50…+200 °С		0,1 °С
Термоэлектрические преобразователи
tC. L	термопара ТХК (L)	–200…+800 °С		0,1 °С
tC. J	термопара ТЖК (J)	0…+900 °С		0,1 °С
tC. n	термопара ТНН (N)	–200…+1300 °С		0,2 °С
tC.HA	термопара ТХА (K)	–200…+1300 °С		0,2 °С
tC. S	термопара ТПП (S)	0…+1600 °C		0,2 °С
tC. r	термопара ТПП (R)	0…+1600 °C		0,2 °С
tC. b	термопара ТПР (В)	+600…+1800 °C		0,2 °С
tC.A1	термопара ТВР (А-1)	+1000…+2500 °С		0,4 °С
tC.A2	термопара ТВР (А-2)	+1000…+1800 °C		0,2 °С
tC.A3	термопара ТВР (А-3)	+1000…+1800 °C		0,2 °С
tC. t	термопара ТМК (Т)	–200…+400 °С		0,1 °С
tC.dL	Typ.L (DIN 43710)*	0…+900 °С		0,1 °С
tC. E	ТХКн (Е)	-200...+900 °С		0,1 °С
Пирометры
Plr.1	Пирометр РК-15	+400… +1500 °С		0,1 °С
Plr.2	Пирометр РК-20	+600… +2000 °С		0,1 °С
Plr.3	Пирометр РС-20	+900… +2000 °С		0,1 °С
Plr.4	Пирометр РС-25	+1200… +2500 °С		0,1 °С
Унифицированные сигналы
i 0.5	ток 0…5 мА	0…100 %		0,01 мА
i 0.20	ток 0…20 мA	0…100 %		0,01 мА
i 4.20	ток 4…20 мА	0…100 %		0,01 мА
U -5.5	напряжение –50…+50 мВ	0…100 %		0,01 мВ
U 0.1	напряжение 0…1 В	0…100 %		0,1 мВ

* С учетом компенсации температуры от ДХС

Характеристики выходных устройств
Обозначение	Тип выходного устройства (ВУ)			Электрические характеристики
Р	электромагнитное реле			Ток не более 8 А при переменном напряжении не более 250 В и cos φ > 0,4. Ток не более 3 А при постоянном напряжении не более 30 В
К	транзисторная оптопара n-p-n типа			Постоянный ток не более 400 мА при постоянном напряжении не более 60 В
С	симисторная оптопара			Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц). Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс). Максимальное коммутируемое напряжение не более 600 В
И	цифроаналоговый преобразователь «параметр–ток 4…20 мА»			Постоянный ток 4...20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12...30 В рассчитывается в зависимости от сопротивления нагрузки
У	цифроаналоговый преобразователь «параметр–напряжение 0…10 В»			Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 16…30 В
Т	выход для управления твердотельным реле			Выходной ток не более 40 мА. Выходное напряжение высокого уровня – 4…6 В. Выходное напряжение низкого уровня – 0…0,7 В
