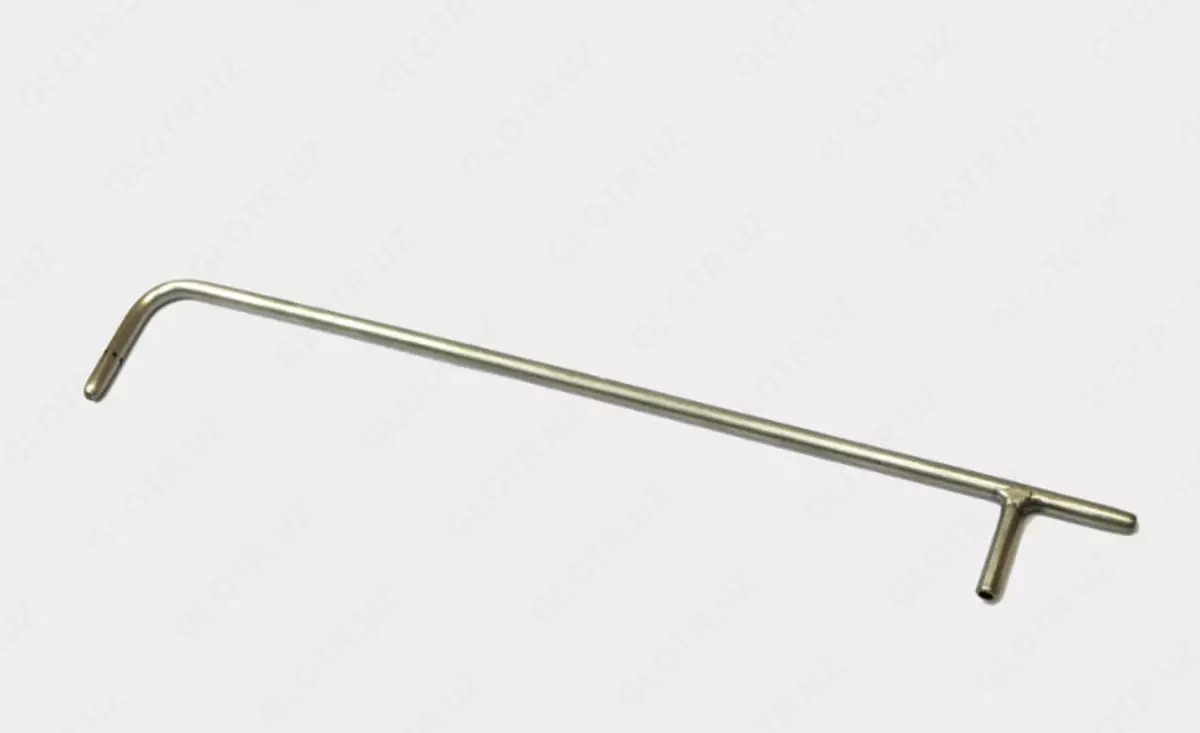

Трубка ПИТО напорная пневмометрическая ДМЦ-01

Трубка ПИТО напорная пневмометрическая предназначена для измерения объемного расхода жидкости и газа в одной точке поперечного сечения цилиндрических труб диаметром не менее 300 мм. Применяется в случаях, когда стенки трубопровода или газохода не подвержены интенсивной коррозии или отложению веществ из измеряемой среды.

Изделие используется совместно с дифференциальными манометрами типов ДМЦ-01О, ДМЦ-01М или другими для определения скорости потока и объёмного расхода в газоходах и вентиляционных системах. Выпускается в двух модификациях: с изогнутым носиком и с прямым носиком.

Принцип работы:

• Трубка с изогнутым носиком воспринимает полное давление через отверстие на конце трубки, а статическое давление — отверстиями в стенке внешней трубки.

• Трубка с прямым носиком воспринимает полное давление через отверстие в стенке внешней трубки, а статическое давление — отверстием на конце трубки.

Монтаж осуществляется через отверстие в стенке газохода на прямых участках трубопровода.

Преимущества

Высокая точность измерений благодаря малой погрешности
Возможность работы с широким диапазоном температур и скоростей потока
Совместимость с дифференциальными манометрами типов ДМЦ-01О, ДМЦ-01М
Две модификации трубки — прямой и изогнутый носик
Простота установки и демонтажа на прямых участках трубопроводов

Технические характеристики

5 часто задаваемых вопросов

1. Для каких диаметров труб подходит трубка?
   Для труб диаметром от 300 мм и более.

2. Какие модификации трубки доступны?
   С прямым носиком и с изогнутым носиком.

3. С какими приборами используется трубка?
   С дифференциальными манометрами ДМЦ-01О, ДМЦ-01М и аналогичными.

4. Какой диапазон температуры контролируемой среды?
   От -40 °C до +250 °C, по спецзаказу до +600 °C.

5. Какая точность измерений?
   Погрешность не более ±3 % (Пито) и ±5 % (Пито цилиндрическая).
