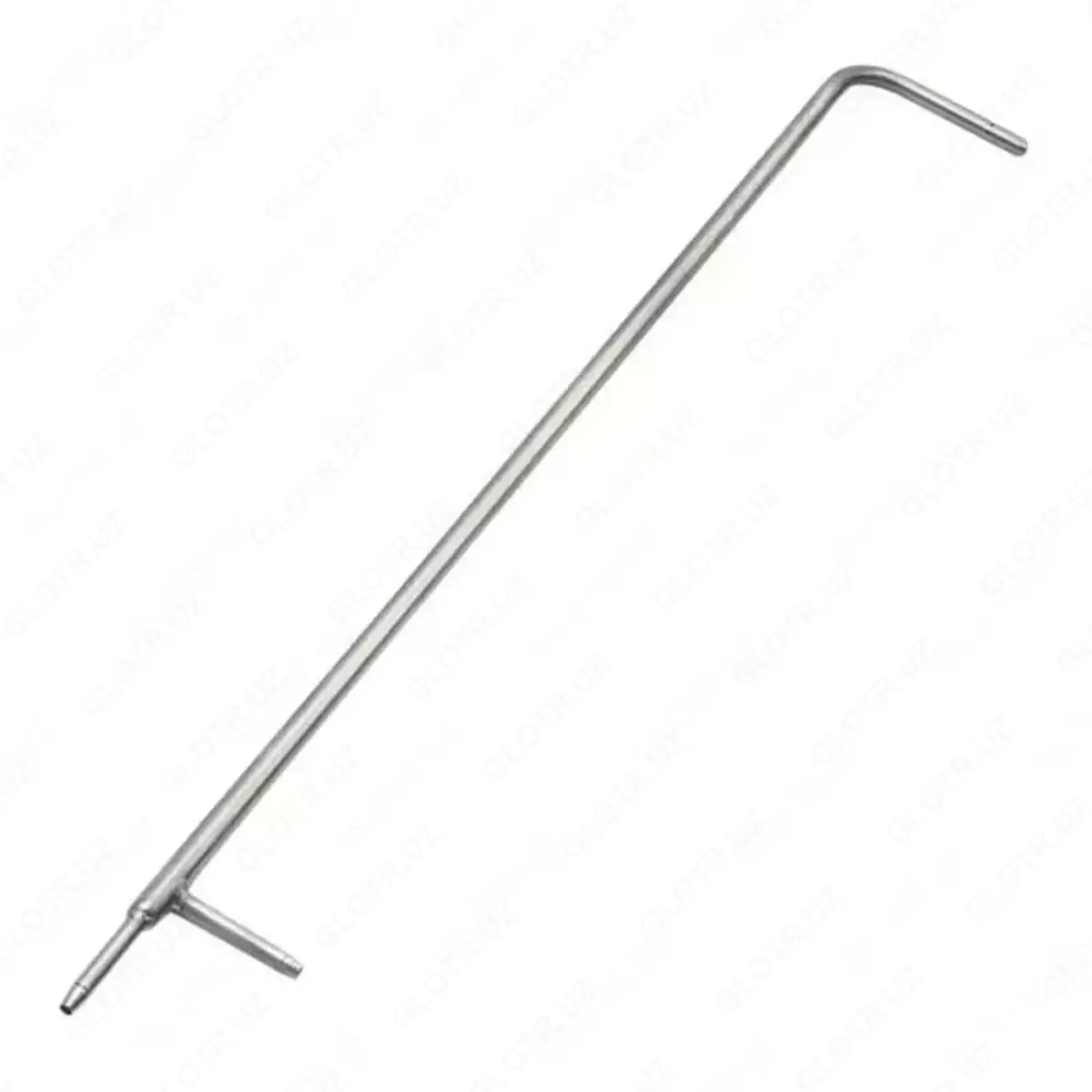

Трубка ПИТО напорная пневмометрическая
В наличии Код: P-1140068-
Трубка ПИТО напорная пневмометрическаяВозможность работы с широким диапазоном температур и скоростей потока
Трубка ПИТО напорная пневмометрическая предназначена для измерения скорости потока и объёмного расхода жидкости или газа в одной точке поперечного сечения цилиндрических труб диаметром не менее 300 мм. Изделие применяется в системах вентиляции, дымоудаления и промышленных газоходах при условии отсутствия интенсивной коррозии и значительных отложений на внутренних стенках трубопровода. Конструкция обеспечивает получение достоверных данных при проведении технологических и контрольных измерений.
Трубка используется совместно с дифференциальными манометрами типов ДМЦ-01О и ДМЦ-01М либо аналогичными приборами для определения динамического давления, скорости и последующего расчёта объёмного расхода. Выпускается в двух модификациях: с изогнутым и с прямым носиком, что позволяет подобрать оптимальный вариант в зависимости от условий измерения и схемы подключения.

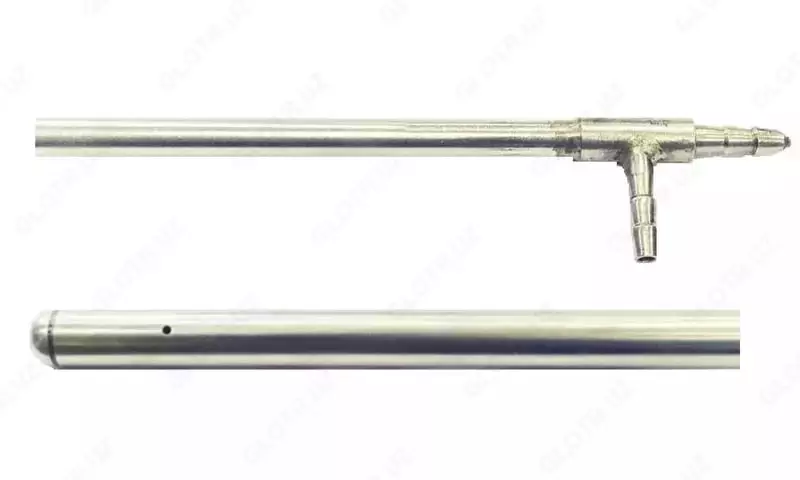

Принцип работы основан на измерении разности полного и статического давлений. В исполнении с изогнутым носиком полное давление воспринимается через отверстие на конце трубки, а статическое — через отверстия во внешней трубке. В исполнении с прямым носиком полное давление измеряется через отверстие во внешней трубке, а статическое — через торцевое отверстие. Монтаж осуществляется через отверстие в стенке газохода на прямых участках трубопровода, что обеспечивает корректность измерений и минимизацию погрешности.
Простота конструкции, отсутствие подвижных частей и устойчивость к рабочим температурам делают трубку ПИТО надёжным и долговечным решением для промышленных объектов. Малое значение относительной погрешности коэффициента преобразования гарантирует высокую точность определения параметров потока.
Преимущества
Высокая точность измерений
Широкий диапазон рабочих температур
Совместимость с ДМЦ-01О и ДМЦ-01М
Две модификации — прямой и изогнутый носик
Простота монтажа и демонтажа
Технические характеристики
| Параметр | Значение |
|---|---|
| Наименование и модель | Трубка ПИТО напорная пневмометрическая |
| Длина трубки | 0,3–2 м |
| Наружный диаметр | 6–8 мм |
| Внутренний диаметр | 2–3 мм |
| Температура среды | -40…+250 °C (до +600 °C по спецзаказу) |
| Скорость потока | 4–21 м/с |
| Относительная погрешность коэффициента | Пито: ±3 %; цилиндрическая: ±5 % |
| Средний коэффициент преобразования | Пито: 0,95–1,05; цилиндрическая: 0,35–0,55 |
| Область применения | Газоходы и вентиляционные системы |
| Исполнение пневмометрической (напорной) трубки Пито | Стандартные размеры (L — длина, d — диаметр). Стандартная длина носика трубок Пито = 80мм |
| Напорная трубка Пито 0,5 м* исп. «В» | L=0,5 м, d=8 мм. |
| Напорная трубка Пито 1 м исп. «В» | L=1 м, d=8 мм. |
| Напорная трубка Пито 1,5 м исп. «В» | L=1,5 м, d=8 мм . |
| Напорная трубка Пито 2 м исп. «В» | L=2 м, d=8 мм. |
| Напорная трубка Пито 0,5 м исп. «В» с термопарой | L=0,5 м, d=8 мм. с термопарой |
| Напорная трубка Пито 1 м исп. «В» с термопарой | L=1 м, d=8 мм, с термопарой |
| Напорная трубка Пито 1,5 м исп. «В» с термопарой | L=1,5 м, d=8 мм, с термопарой |
| Напорная трубка Пито 2 м исп. «В» с термопарой | L=2 м, d=8 мм, с термопарой |
| Напорная трубка Пито 0,5 м исп. «В» цилиндрическая* (с прямым носиком) | L=0,5 м, d=8 мм |
| Напорная трубка Пито 1 м исп. «В» цилиндрическая (с прямым носиком) | L=1 м, d=8 мм |
| Напорная трубка Пито 1,5 м исп. «В» цилиндрическая (с прямым носиком) | L=1,5 м, d=8 мм |
| Напорная трубка Пито 2 м исп. «В» цилиндрическая (с прямым носиком) | L=2 м, d=8 мм |
Часто задаваемые вопросы
-
Для каких труб подходит трубка ПИТО?
Для цилиндрических труб диаметром не менее 300 мм. -
С какими приборами она используется?
С дифференциальными манометрами ДМЦ-01О, ДМЦ-01М и аналогичными. -
В чём различие модификаций?
Они отличаются способом отбора полного и статического давления — прямой или изогнутый носик. -
При каких температурах возможна эксплуатация?
От -40 до +250 °C, до +600 °C по специальному заказу. -
Где устанавливается трубка?
На прямых участках трубопровода через отверстие в стенке газохода.
