УДП 513-11-R3 - Устройство дистанционного пуска адресное

Устройство дистанционного пуска адресное УДП 513-11-R3 предназначено для ручного включения систем противопожарной защиты (пожаротушения, дымоудаления, оповещения, внутреннего противопожарного водопровода и т.д.) в адресных системах пожарной и охранно-пожарной сигнализации. Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3.

Конструкция устройства дистанционного пуска и технология изготовления, рассчитанные на многократное включение и выключение, обеспечивают безотказную работу устройства в течение практически неограниченного времени.

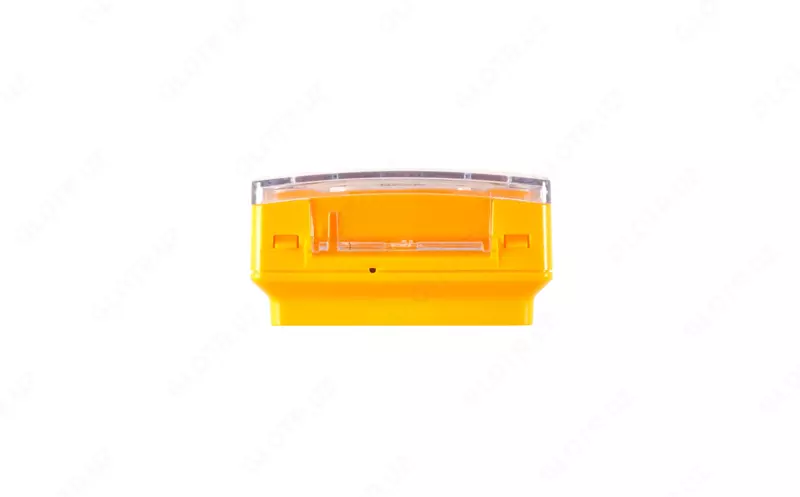

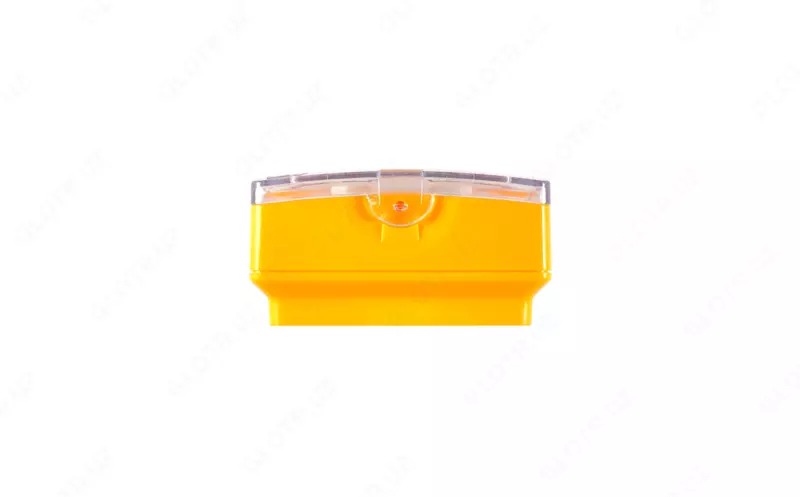

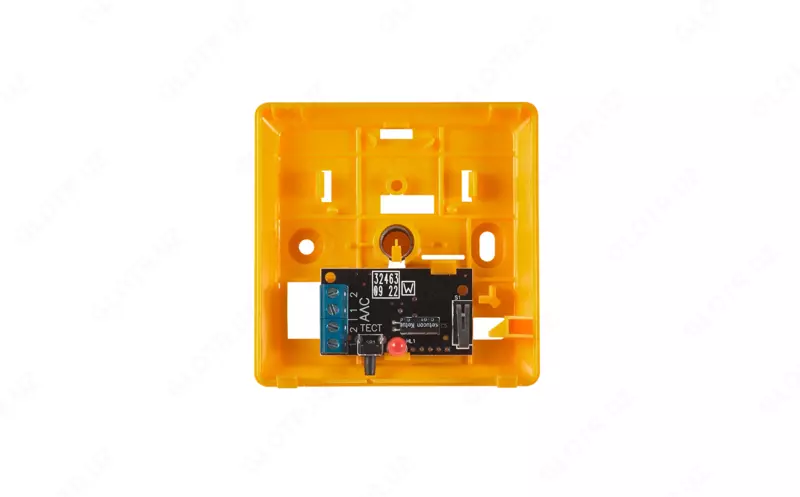

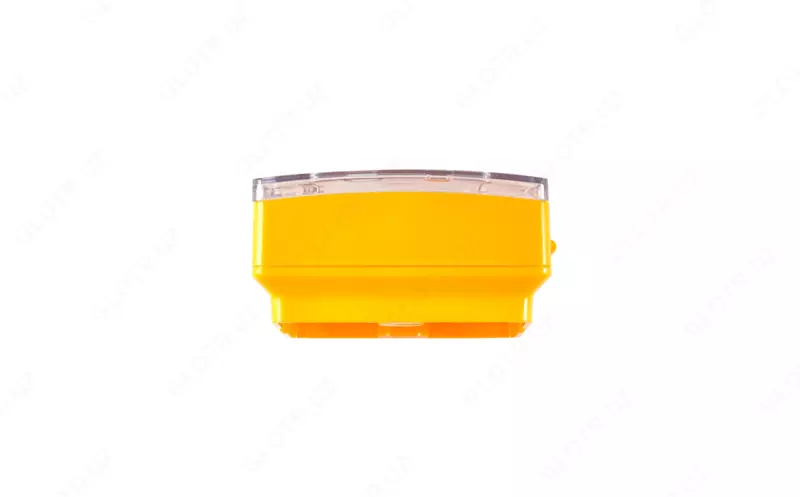

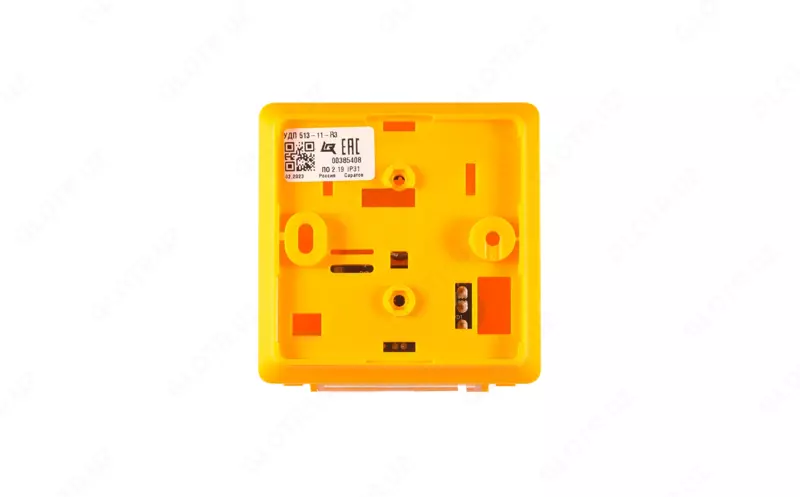

Устройство дистанционного пуска электроконтактное адресное УДП 513-11 -R3 состоит из основания, корпуса и защитной крышки. Защитная крышка снабжена защитным элементом, который следует нажатием на центр выдавить для обеспечения доступа к приводному элементу. На основании установлена плата с радиоэлементами и клеммником для подключения проводов адресной двухпроводной линии связи.

Устройство дистанционного пуска адресное УДП 513-11 -R3 передает сообщение о событии на приемно-контрольный прибор при нажатии на приводной элемент УДП. После нажатия выпадающий цветной флажок является визуальным подтверждением нажатого состояния приводного элемента УДП.

Снятие формируемого сигнала осуществляется возвратом приводного элемента в исходное положение с помощью входящего в комплект поставки ключа. Для возврата приводного элемента необходимо вставить ключ в отверстие, расположенное в центре кнопки, и нажать на него до отщелкивания приводного элемента.

Для информации о режимах работы адресного устройства дистанционного пуска и исправной работы предусмотрен красный светодиод, который в дежурном режиме промаргивает с частотой 1 раз в 4 – 5 секунд, а в режиме нажатия кнопки частота промаргивания составляет 2 раза в 1 секунду.

Питание устройства дистанционного пуска и передача сигнала «Нажатия кнопки» осуществляются по АЛС.
Современный дизайн и простота использования.

Устройство дистанционного пуска УДП 513-11 -R3 выпускается в соответствии с ГОСТ Р 53325-2012:

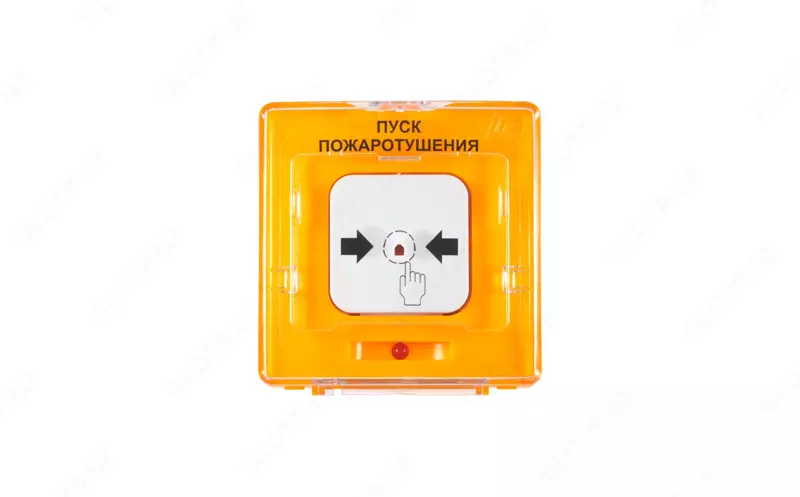

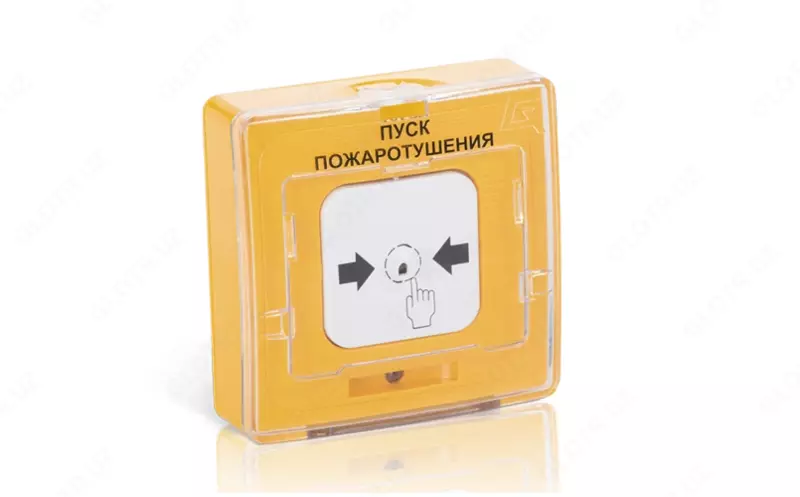

• В жёлтом цвете - надписи, относящиеся к тушению пожара.

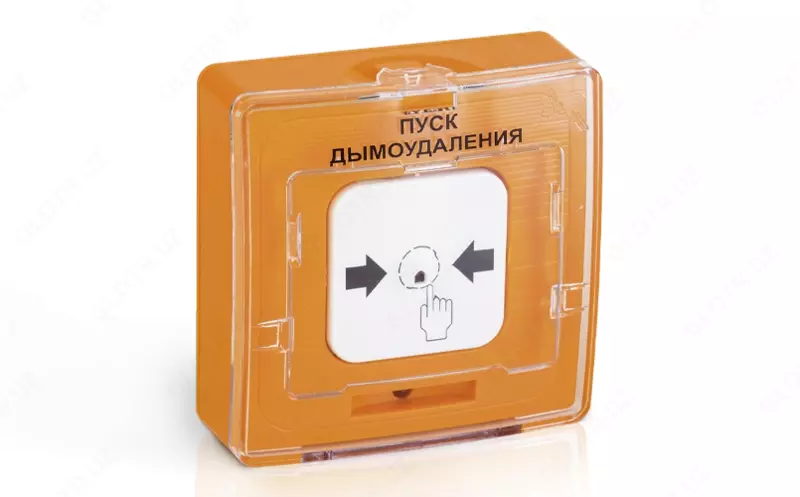

• В оранжевом цвете - надписи, относящиеся к дымоудалению.
• В зелёном - разблокировка путей эвакуации.

Характеристики:

Питание - от АЛС

Ток потребления от АЛС, мА, не более - 0.22

Наличие встроенного изолятора - Нет

Сработка при усилии нажатия на кнопку, Н, не менее - 25

Степень защиты оболочки - IP31

Масса, г, не более - 150

Ширина, мм, не более - 86

Высота, мм, не более - 88

Глубина, мм, не более - 48

Гарантийный срок эксплуатации, мес, не более - 24

Средний срок службы, лет -10

Диапазон рабочих температур, °С - от -35 до + 55
