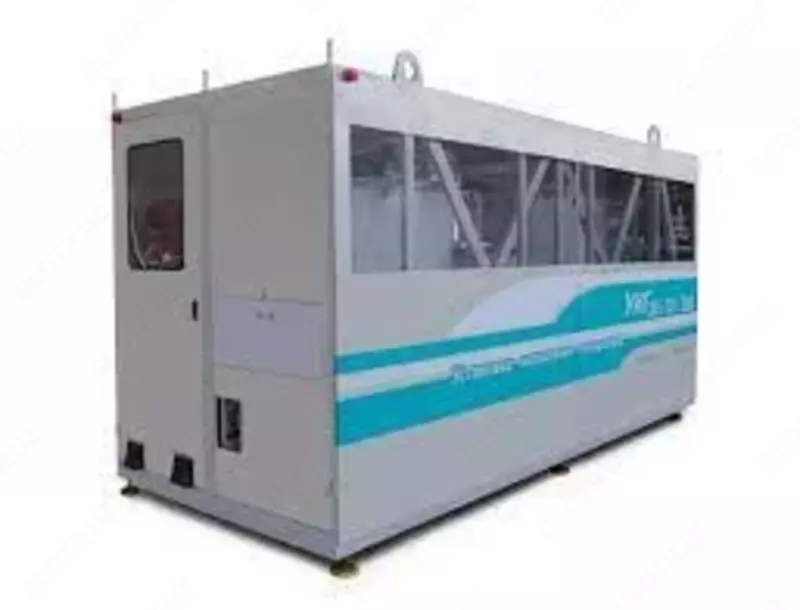

УИГ-35/70-1400 — установка испытания генераторов

Код: P-0887186 Данного товара сейчас нет в наличии. Вы можете отправить заявку продавцу чтобы быть в курсе о поступлении товара.

Показать телефон Позвонить Написать Написать

Описание

Назначение установки УИГ-35/70-1400:
Установка УИГ-35/70-1400 предназначена для проведения испытаний изоляции обмоток генераторов переменным напряжением промышленной частоты, испытание изоляции экранированных токопроводов, а так же испытания токопроводов постоянным напряжением, согласно требованиям "Правил устройства электроустановок" и РД 34.45-51.300, с максимальной мощностью на нагрузке до 1400 кВА.

Условия эксплуатации установки УИГ-35/70-1400:

Аппарат рассчитан для эксплуатации в помещениях или под навесом при следующих условиях:

Параметр	Значение
Температура окружающей среды, °С	от +10 до +35
Относительная влажность, %	80 при температуре +25° С
Атмосферное давление, кПа (мм. рт. ст.)	84,0 – 106,7 (630 – 800)

Условия эксплуатации соответствуют УХЛ категории размещения 4 по ГОСТ 15150.

Технические характеристики установки УИГ-35/70-1400:

Параметр	Значение
Напряжение питающей 3-х фазной сети переменного тока (50 Гц), В	380 ± 38
Потребляемая мощность, кВ•А, не более	250
Продолжительность непрерывной работы на максимальном режиме, мин, не более	20
Перерыв после непрерывной работы, мин, не менее	40
Максимальная выходная мощность, кВ•А	1400
Наибольшее рабочее напряжение переменного тока в режиме испытания обмотки статора, кВ	35
Наибольшее рабочее напряжение переменного тока в режиме испытания шинопровода, кВ	70
Наибольшее рабочее напряжение выпрямленного тока в режиме испытания токов утечки, кВ	100
Приведенная погрешность измерения токов и напряжений, не более, %	3
Ток срабатывания защиты по высоковольтной стороне, А	32
Ток срабатывания защиты по низковольтной стороне, не более, А	350
Диапазон емкостей объектов испытаний, мкФ	0,01 – 1,5
Габаритные размеры Д×Ш×В, мм	4400×2000×2100
Гарантийный ресурс, ч	1200
Масса, кг, не более	13000
