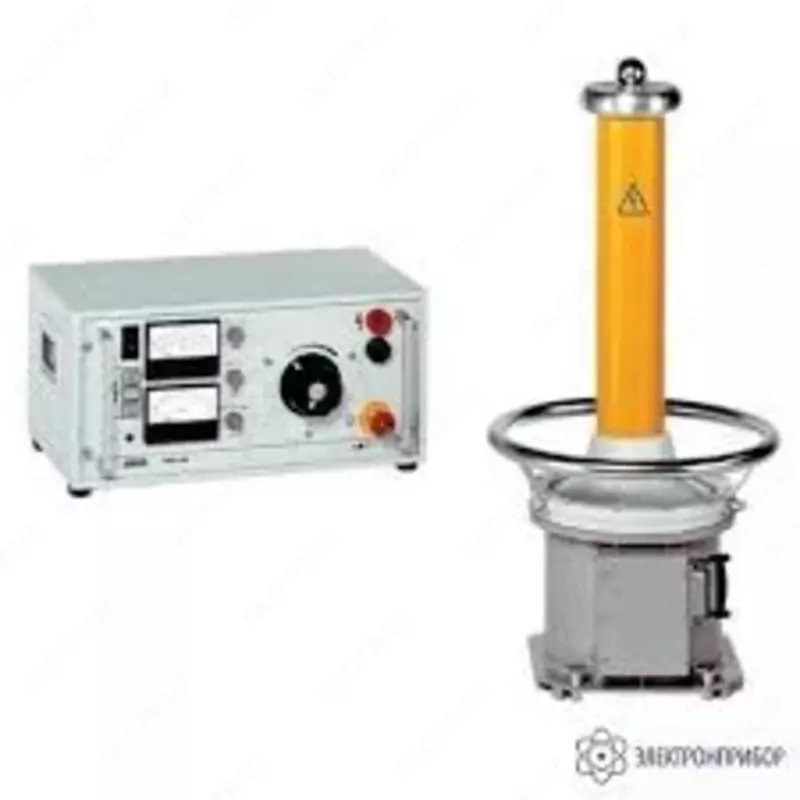

УИВ-20 — установка для испытания высоким напряжением

Описание установки для испытания высоким напряжением УИВ:

Установки УИВ предназначены для испытаний изоляции электрооборудования высоким напряжением промышленной частоты 50 Гц.

Установки выпускаются в трех исполнениях:

1) Переносные (без индекса в наименовании): УИВ-15/7,5, УИВ-15/15, УИВ-20/20, УИВ-50/7,5, УИВ-100/20.

Переносные установки серии УИВ применяются для оснащения испытательных лабораторий, станций и стендов промышленных предприятий, учебных заведений, а также для проведения испытаний изоляции электрооборудования в полевых условиях. Для обеспечения безопасности работы оператора в полевых условиях пульты управления установками имеют II степень защиты от поражения электрическим током (двойная и усиленная изоляция).

Пульты управления и испытательные трансформаторы переносных установок снабжены ручками для переноски и их масса не превышает разрешенные 50 кг. Малые габариты и вес позволяют перевозить установку даже в легковом автомобиле.

Все электрические соединения частей установки выполнены разъемными. Набор кабелей с индивидуальными, фиксирующимися разъемами обеспечивает время подготовки к испытаниям (перевод установок из транспортного положения в испытательное) не более 5 минут.

В трансформаторе и делителе напряжения в качестве изоляционной среды используется элегаз. Ввиду малых объемов и давления (малой запасенной энергии) они относятся к лабораторному оборудованию, и, согласно «Правилам устройства и эксплуатации сосудов, работающим под давлением», не требуется их регистрации как сосудов, работающих под давлением, учета, специального обращения и мер при транспортировании.

2) В транспортном исполнении (с индексом Т в наименовании): УИВ-100/20T.

Установка смонтирована в специальных транспортных кейсах на колесах.

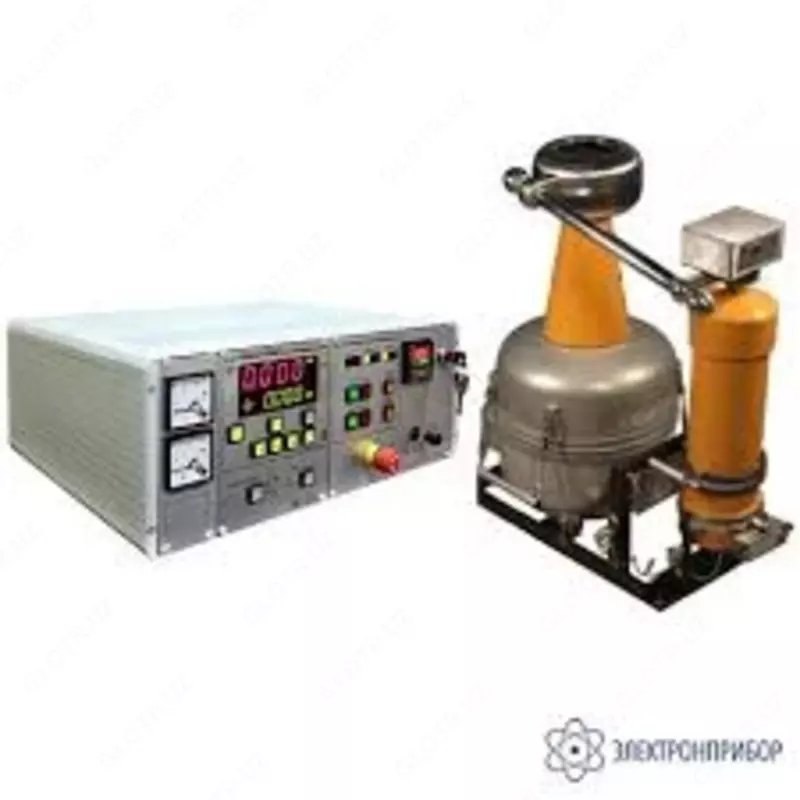

3) Для встраивания в мобильные передвижные лаборатории (с индексом М в наименовании): УИВ-15/7,5М, УИВ-20/7,5М, УИВ-20/20М, УИВ-50/7,5М, УИВ-100/7,5М, УИВ-100/7,5-130М, УИВ-100/20М, УИВ-150/18М.

От переносных установок их отличает размещение высоковольтных элементов, соединенных некоронирующей ошиновкой, на общей раме в виде единого высоковольтного блока, и конструкция заземляемого пульта управления в виде стандартного 19-ти дюймового металлического корпуса-крейта. В комплект рамы добавлены специальные амортизаторы. Такая конструкция дает возможность получения испытательных напряжений в ограниченных пространствах передвижных лабораторий и обеспечивает надежность эксплуатации установок в условиях транспортной тряски.

Дополнительные устройства установки для испытания высоким напряжением УИВ-М:

По желанию заказчика в состав поставки установок УИВ-М может быть включен ряд дополнительные приборов и устройств:

• Оптоизолированный датчик тока СМД – обеспечивает возможность измерения тока утечки в изоляции объектов процессе испытания их постоянным (переменным) напряжением;
• Съемный элегазовый проходной изолятор ИПЭ-100;
• Устройство снятия заряда УСЗ-100.

Технические характеристики установки для испытания высоким напряжением УИВ и УИВ-М:
