Указатель высокого напряжения комбинированный УВНК-10Б-УНТЕХ (35-220кВ)

Указатель высокого напряжения комбинированный УВНК-10Б/35-220кВ

Указатель высокого напряжения комбинированный УВНК-10Б применяют для контактного определения наличия/отсутствия напряжения, а также для дистанционного определения наличия напряжения, для освещения места касания токоведущих частей и для освещения рабочей зоны при других работах (в качестве осветительной штанги).

Для предотвращения несчастных случаев в указателе УВНК-10Б применяется съёмный переносной изолированный курсовой фонарь VONATEX, который размещен на корпусе затенителя указателей напряжения УВНК-10Б. Луч курсового фонаря яркостью не менее 60 лм не только отлично освещает токоведущие части, но и обеспечивает хорошее общее освещение рабочей зоны. При этом глаз оператора успевает адаптироваться к хорошему освещению и не перенапрягается, как от яркой оптической индикации любого указателя без фонаря.

Фонарь ударопрочный и многофункциональный, имеет несколько режимов работы (постоянный и мигающий свет). Источник питания фонаря 3 щелочных (ALKALINE) элемента питания типоразмера ААА.

Курсовым фонарем могут быть оборудованы указатели напряжения, устройства разряда конденсаторов и любые каски электромонтера, уже находящиеся в эксплуатации.

Корпус указателя УВНК-10Б изготовлен из стеклопластиковой трубки и состоит из двух частей с резьбовым соединением.

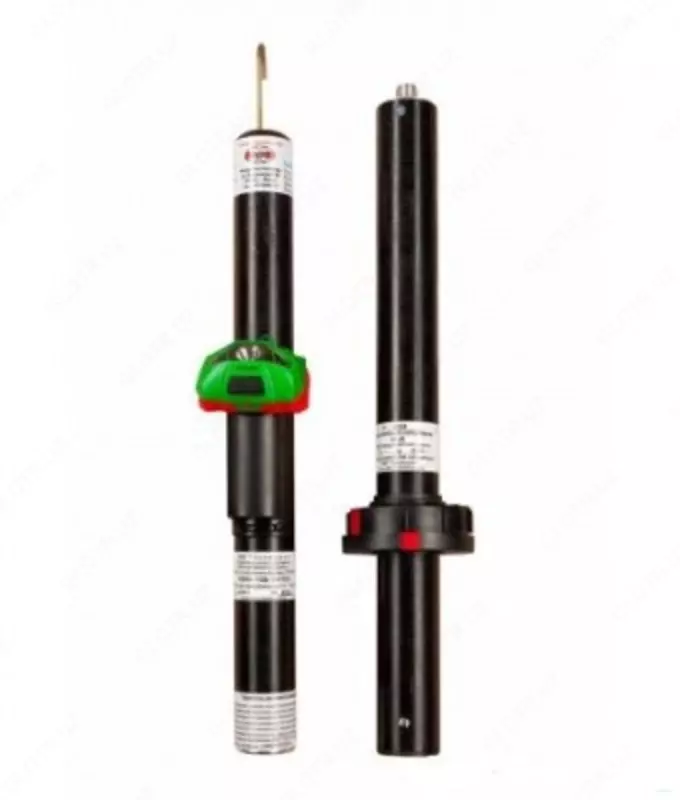

Контактная часть 1 предназначена для определения наличия и отсутствия напряжения на каждой фазе в разнообразных условиях: при ярком свете, посторонних шумах, на деревянных опорах ВЛ, с приставных лестниц. Состоит из контактного крюка 7, светодиодного индикатора высокой яркости, помещенного внутри затенителя 6, и электронной платы, размещенной внутри корпуса. На затенителе 6 с помощью гибкого держателя со страховочным шнуром закреплен электроизолированный курсовой фонарь VONATEX™ 8.

Бесконтактная часть указателя предназначена для предупреждения травматизма путем определения наличия напряжения без касания токоведущих частей и для повышения производительности труда. Она объединяет изолирующую часть 2 и рукоятку 3.

Изолирующая часть 2 указателя УВНК-10Б предназначена для изоляции пользователя от высокого напряжения, рассчитана на длительную работу при номинальном напряжении и проверяется повышенным напряжением не менее 40 кВ.

Бесконтактная часть указателя высокого напряжения содержит выключатель питания, размещенный в ограничительном кольце 4, контакт повышения чувствительности 5, проверочный контакт и светодиод, размещенные в торцевой части рукоятки 3, и электронную плату, размещенную внутри рукоятки. Контакт 5 используется для повышения чувствительности при определении наличия напряжения с земли.

Бесконтактная и контактная части УВНК-10Б имеют самостоятельные источники питания и представляют собой функционально законченные устройства, которые могут применяться и поставляться порознь.

При использовании контактной части указателя высокого напряжения УВНК-10Б с электроизолирующей штангой ШЭУ на соответствующее рабочее напряжение указатель обеспечивает определение наличия и отсутствия напряжения 6−330 кВ.

Для проверки работоспособности указателей высокого напряжения применяют устройство проверки указателя напряжения УПУН-2001.

Технические характеристики

Работать с указателем УВНК-10Б значительно безопаснее, чем с любым другим указателем, так как в нем совмещены и дополняют преимущества друг друга безопасная технология бесконтактного сигнализатора (наличие напряжения можно определить на расстоянии, не касаясь токоведущих частей, а на ВЛ — с земли, без подъема на опору) и очевидные преимущества контактного указателя напряжения (основное средство защиты, надежная изоляция, возможность определения напряжения на каждой фазе). Курсовой фонарь VONATEX™ обеспечивает повышение безопасности в условиях недостаточной освещенности.
