Указатели и индикаторы цифровые щитовые ИЦ8511, УП8514, УП8515(УП8514/7,8), ИТР8502, ИПС8503, ИПР8504.

Индикаторы цифровые ИЦ8511  предназначены для отображения на цифровом табло значений параметров, получаемых по сети интерфейса RS-485 или обработке принятых значений параметров по заданному алгоритму, отображению полученных результатов на цифровом табло и передаче их на контроллер верхнего уровня системы сбора данных (далее - контроллер) или на дополнительные индикаторы  ИЦ8511.

Индикаторы цифровые ИЦ8511 (далее - ИЦ) имеют три модификации.

Модификация  ИЦ8511/1 предназначена для отображения на цифровом табло значений параметров, получаемых по сети интерфейса RS-485 (для работы совместно с преобразователями измерительными цифровыми ЦП8507 и отображения на  светодиодных табло индикаторов действующих значений фазных токов, фазных и линейных напряжений; активной, реактивной, полной мощности; частоты и т.д., передаваемых преобразователями ЦП8507 по  каналу интерфейса RS-485).

Модификация ИЦ8511/2 предназначена для получения по сети интерфейса RS-485 в режиме запрос/прием значений параметров, обработке их по выбранному алгоритму (суммирование полученных значений, проведение вычислений по формулам с использованием полученных значений) и отображения результатов обработки на своем цифровом табло (предназначена для работы совместно с преобразователями измерительными типов ЭП, ЦП производства ООО ”МНПП”Электроприбор”, имеющими интерфейс RS-485 или другими приборами с согласованным протоколом обмена данными).

Модификация ИЦ8511/3 предназначена для получения по сети интерфейса RS-485_1 в режиме запрос/прием значений параметров, обработке их по выбранному алгоритму (суммирование полученных значений, проведение вычислений по формулам с использованием полученных значений), отображения результатов обработки на своем цифровом табло и передаче их по сети интерфейса RS-485_2 на контроллер верхнего уровня или на дополнительные индикаторы  ИЦ8511/1, ИЦ8511/3, а также для приема данных от другого индикатора ИЦ8511/3 по сети интерфейса RS-485_1 и передаче их на контроллер верхнего уровня по сети интерфейса RS-485_2.

ИЦ изготавливаются в корпусах с габаритными размерами 120х120х130 mm или 96х96х85 mm.

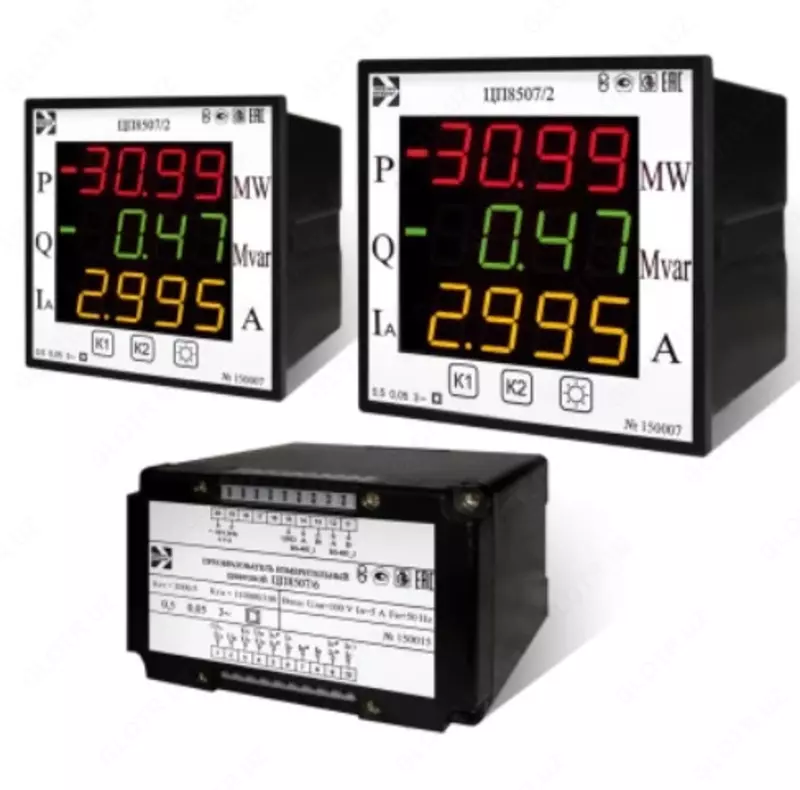

ИЦ имеет цифровое табло с тремя строками (по заказу - одна или две строки), на каждой из которых имеется четыре полных цифровых десятичных разряда высотой 20 mm или 14 mm, десятичная точка и знак "-"  для отображения полученных параметров. ИЦ имеют возможность изменения уровня яркости свечения цифрового табло кнопкой на передней панели ИЦ и возможность изменения отображаемых на цифровом табло параметров с помощью служебной программы.
Цвет свечения каждой строки цифрового табло ИЦ выбирается из ряда красный, зелёный, жёлтый в любом сочетании по заказу. Обозначения отображаемых параметров и их единицы измерения наносятся на переднюю панель ИЦ по заказу. Для единиц измерения используются десятичные приставки системы СИ (k -кило-кратность 103, М-мега-кратность  106, G-гига-кратность 109).

ИЦ предназначен для установки на щитах и панелях.
