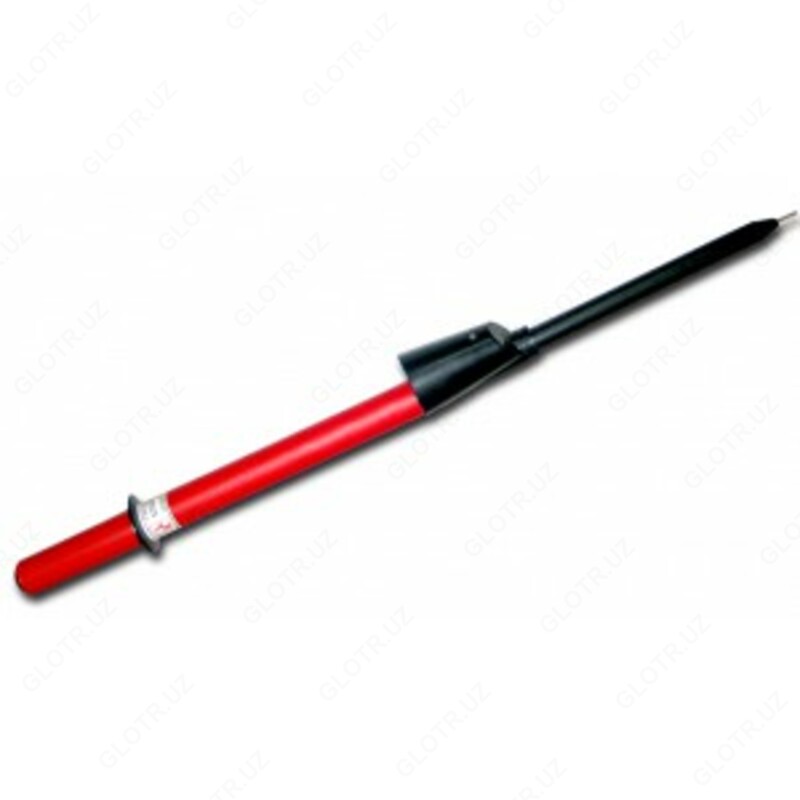

Указатели напряжения УВН 90М-110кВ

Назначение указателя высокого напряжения УВН 90М-110:

Указатель высокого напряжения УВН 90М-110 предназначен для проверки наличия или отсутсвия напряжения в электроустановках переменного тока промышленной частоты с номинальным напряжения в электроустановках переменного тока промышленной частоты с номинальным напряжением 110 кВ, при температуре от - 45°С до + 40°С и относительной влажности воздуха не выше 98% (при температуре 25°С).

Указатель высокого напряжения УВН 90М-110 представлен в четырех исполнениях:



Вид  индикации	Световая	Световая: импульсная, красная; Звуковая: прерывистая	Световая: импульсная, красная; Звуковая: прерывистая	Контактной части: световая: импульсная, двухцветная; звуковая: прерывистая
				Бесконтактной части: световая: импульсная, одноцветная; звуковая: прерывистая
Величина рабочего тока, мА	7	7	7	Контактная часть 7,0 Бесконтактнная часть 1
Чувствительность бесконтактной части указателя при работе в распределительных устройствах	-	-	-	Для 35 кВ не менее 3 м Для 110 кВ не менее 4 м
Расстояние до проводов воздушных линий, на котором включается сигнализация бесконтактной части	-	-	-	На ВЛ 35 кВ 10 м На ВЛ 110 кВ 20-25 м На ВЛ 220 кВ 40 м
Питание	-	-	Один элемент CR-123, напряжением 3В, емкостью 1500мА/ч	Один элемент CR-123, напряжением 3В, емкостью 1500мА/ч
Габаритные размеры указателя в рабочем положении, мм	Ф72х2350	Ф72х2350	Ф72х2350	Ф72х2350
Масса, кг, не более	1,3	1,3	1,3	1,4
