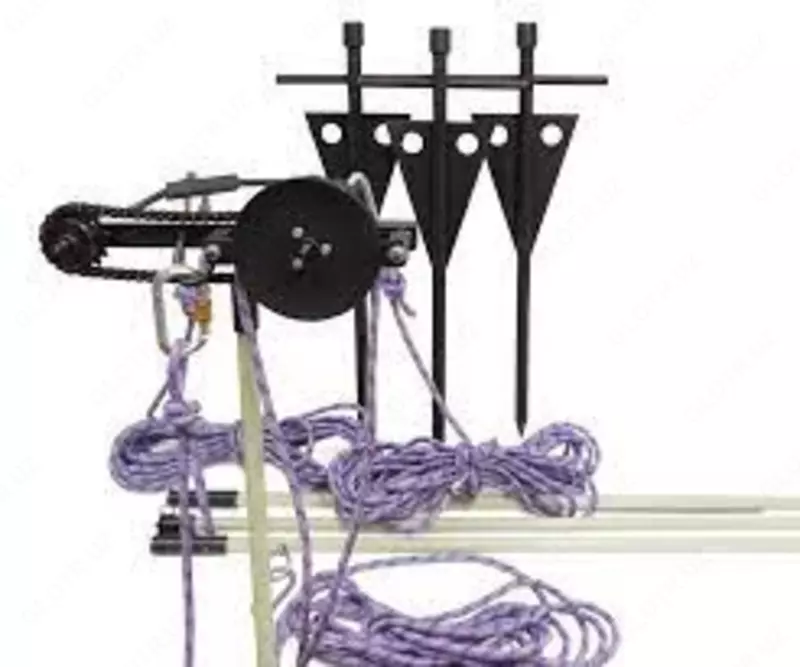

УКО-3 — устройство крепления опор

Назначение устройства крепления опор УКО-3:

Устройство крепления опор УКО-3 предназначено для обеспечения безопасности персонала при работах на промежуточных деревянных и железобетонных опорах ВЛ 0,4-10 кВ, в том числе прочность и устойчивость которых вызывает сомнение (недостаточное заглубление, вспучивание грунта, загнивание древесины, трещины в бетоне и другое), а также на опорах, которые находятся или могут оказаться под односторонним тяжением проводов.

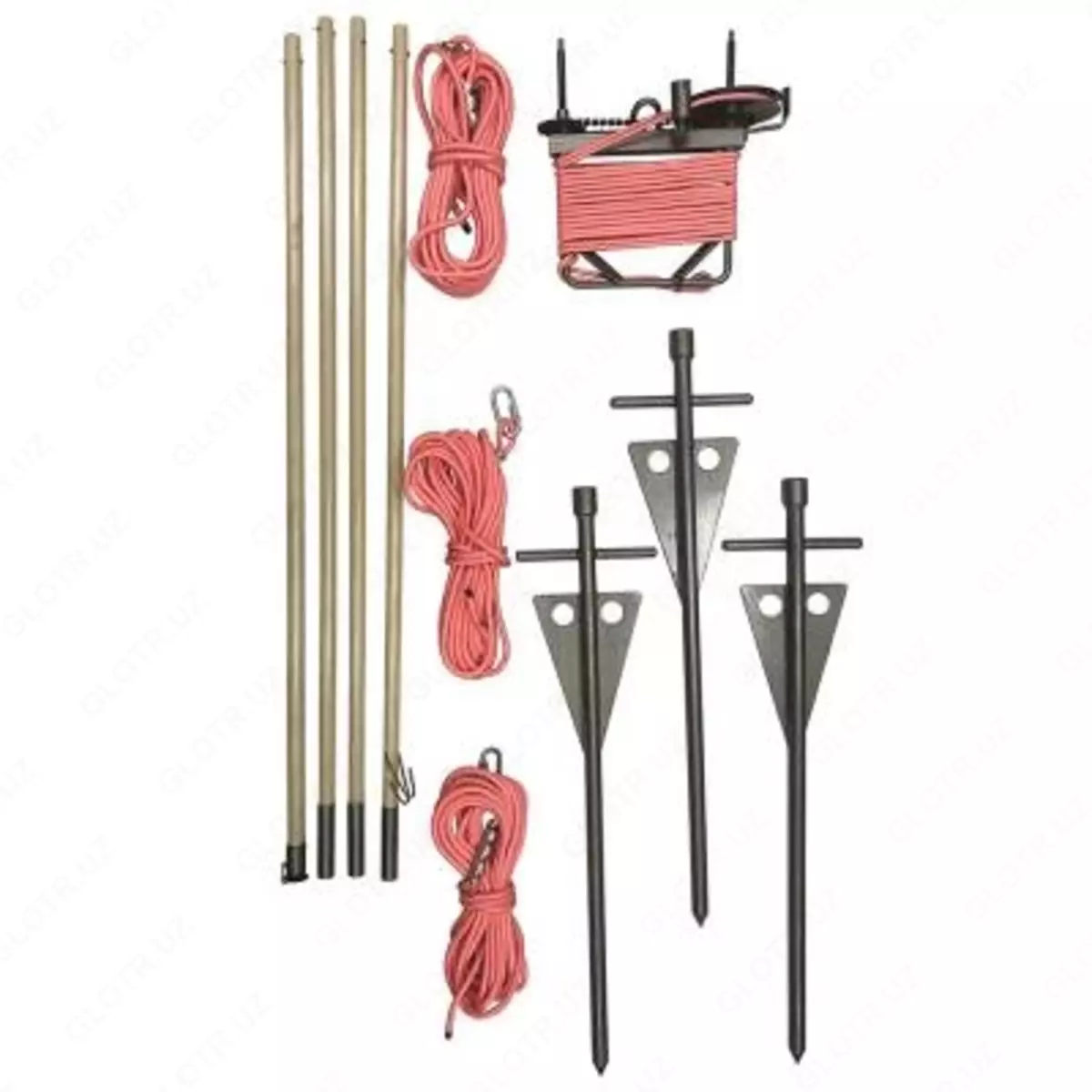

Устройство УКО-3 обеспечивает дополнительное крепление опоры тремя оттяжками из полиамидного троса с помощью трех вбиваемых в землю якорей и фиксирующего устройства, которое поднимается на опору сборной штангой и фиксируется на ней винтовым зажимом.

УКО-3 изготавливается в климатическом исполнении УХЛ категории размещения 1 и предназначено для использования на открытом воздухе (группа УХЛ 1 по ГОСТ 15150-69).

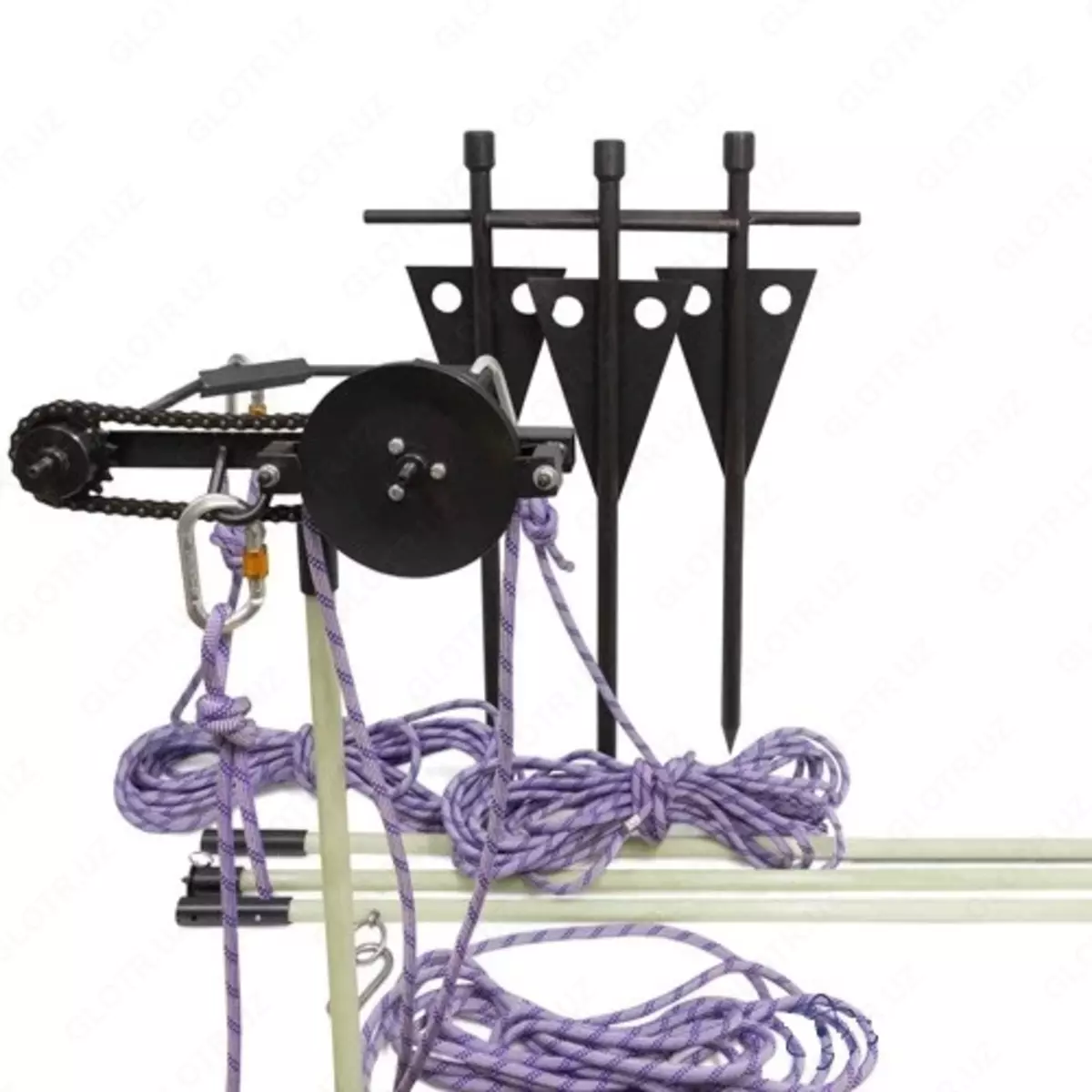

Якоря устройства УКО-3 вбиваются в землю по периметру вокруг опоры, фиксирующее устройство, включающее в себя привод и скобы для более прочного крепления, устанавливается непосредственно на саму опору и при помощи оттяжек с карабинами, соединенных с якорями, устройство закрепляет опору. Цепной захват поднимается на опору посредством сборной штанги, состоящей из четырех звеньев, и закрепляется на опоре винтовым зажимом. Никакого специального инструмента при этом не требуется, весь процесс установки производится вручную, не прибегая к подъему на опору.

Технические характеристики устройства крепления опор УКО-3:

Параметр Значение

Наибольший диаметр зажимаемой опоры, мм    250

Наименьший диаметр зажимаемой опоры, мм 160

Допускаемая нагрузка на устройство, кг 700

Допускаемая нагрузка на оттяжку с карабином, кг 700

Длина штанги в собранном виде, мм 5600

Длина оттяжки, м 15

Масса, кг не более    11,5
