УЛЬТРАЗВУКОВОЙ РАСХОДОМЕР US 800

Код: P-0899051 Данного товара сейчас нет в наличии. Вы можете отправить заявку продавцу чтобы быть в курсе о поступлении товара.

Показать телефон Позвонить Написать Написать

Описание

Расходомеры-счетчики жидкости ультразвуковые US 800 предназначены для:
— измерения среднего объемного расхода и объема жидкости, протекающей под напором в трубопроводе;
— вывода измеренных значений расхода на цифровой индикатор, аналоговый выход в виде унифицированного сигнала силы постоянного тока и на частотный выход в виде сигнала напряжения в форме меандра частотой от 0 до 1 000 (0-2)Гц;
— отсчета времени работы в режиме измерения.
US 800 могут подключаться в качестве датчиков расхода к серийным тепловычислителям (счетчикам тепловой энергии), имеющим аналоговый и частотные входы.
Расходомеры могут использоваться как средство коммерческого учета расхода горячей и холодной воды, промышленных и бытовых стоков, агрессивных жидкостей, мазута, масел, жидких пищевых продуктов, кроме газированных напитков.

ОПИСАНИЕ
Расходомеры относятся к время-импульсным ультразвуковым расходомерам, принцип работы которых основан на измерении разности времен прохождения импульсов ультразвукового колебания по направлению движения потока жидкости и против него. Возбуждение импульсов производится пьезоэлектрическими преобразователями (далее — ПЭП), устанавливаемыми на измерительном участке трубопровода, в котором производится измерение расхода жидкости.
Участок трубопровода с установленными на нем ПЭП1 И ПЭП2 образует первичный ультразвуковой преобразователь расхода (УПР). ПЭП 1 и ПЭП 2 работают попеременно в режиме приемник-излучатель и обеспечивают излучение в жидкость и прием из нее ультразвуковых импульсов под углом к оси трубопровода. Движение жидкости вызывает изменение времени полного распространения ультразвуковых сигналов по потоку и против него.

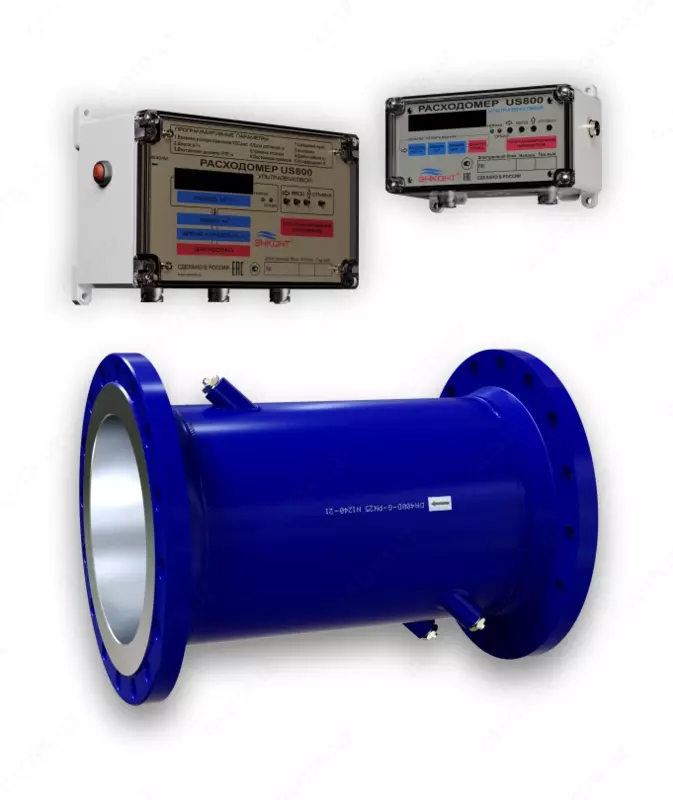

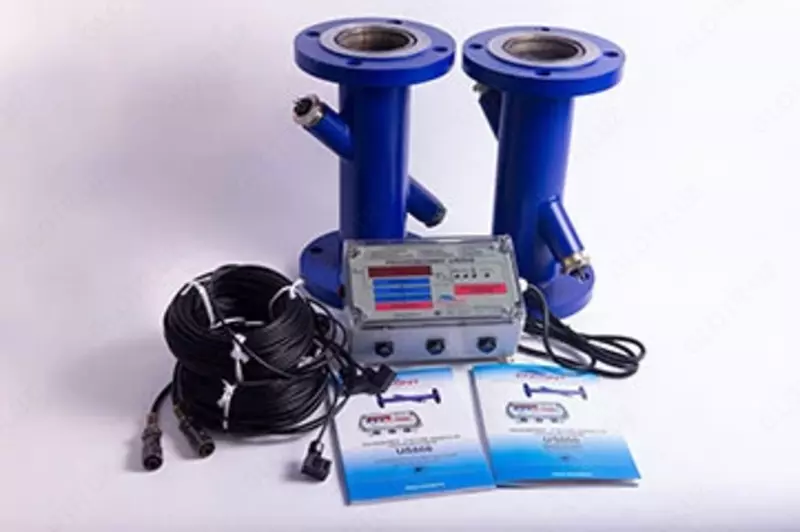

Первичный преобразователь расхода УПР представляет собой отрезок стальной трубы, к торцам которой приварены два фланца. В средней зоне трубы напротив друг друга под углом приварены два держателя (патрубка), которые служат для установки ПЭП 1 и ПЭП 2.
Устройство, содержащее электронные узлы формирования и преобразования ультразвуковых импульсов, вычисления расхода, объема и вывода на основе измеренных времен распространения ультразвуковых импульсов, образует вторичный преобразователь — электронный блок (ЭБ).
Конструктив вторичного преобразователя — электронного блока (ЭБ)- представляет собой приборный корпус из пластмассы для настенного монтажа. В нижней части корпуса расположены разъемы для подключения питания, ПЭП1 и ПЭП2 при помощи высокочастотных кабелей и входов других приборов или устройств, принимающих аналоговые и частотные сигналы ЭБ.

Показать все
