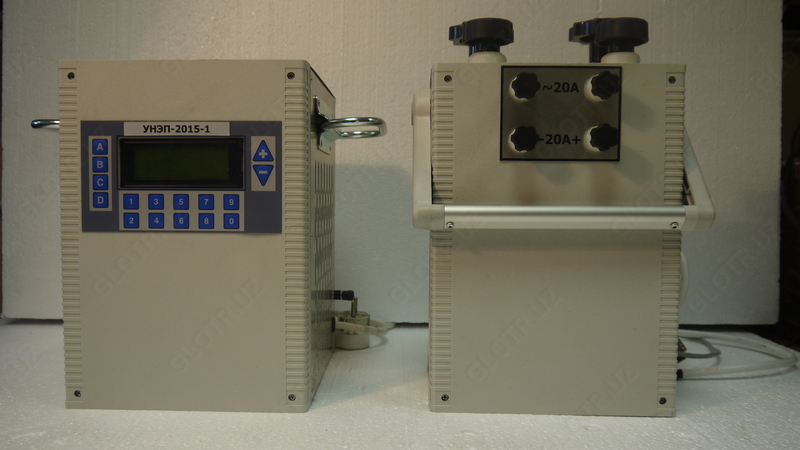

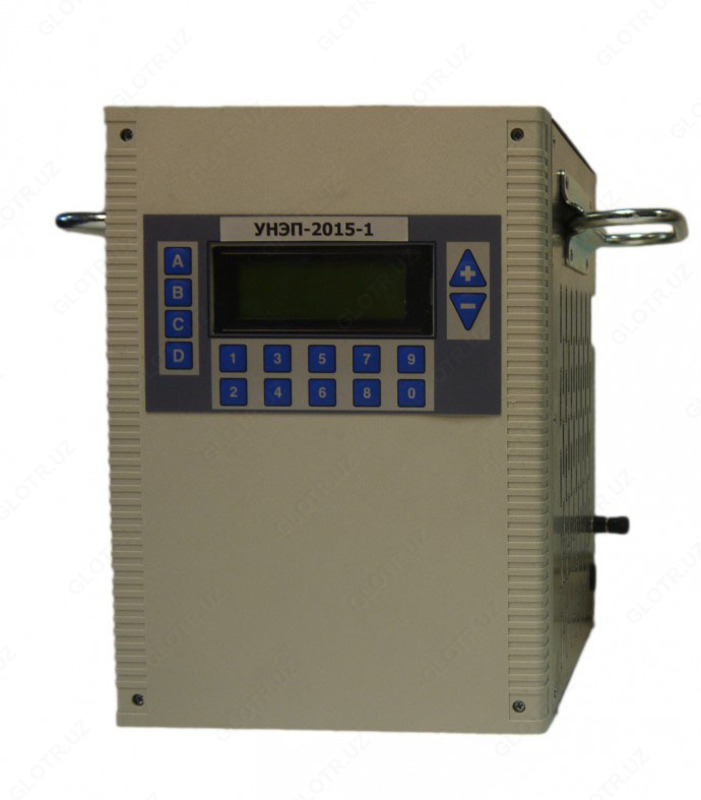

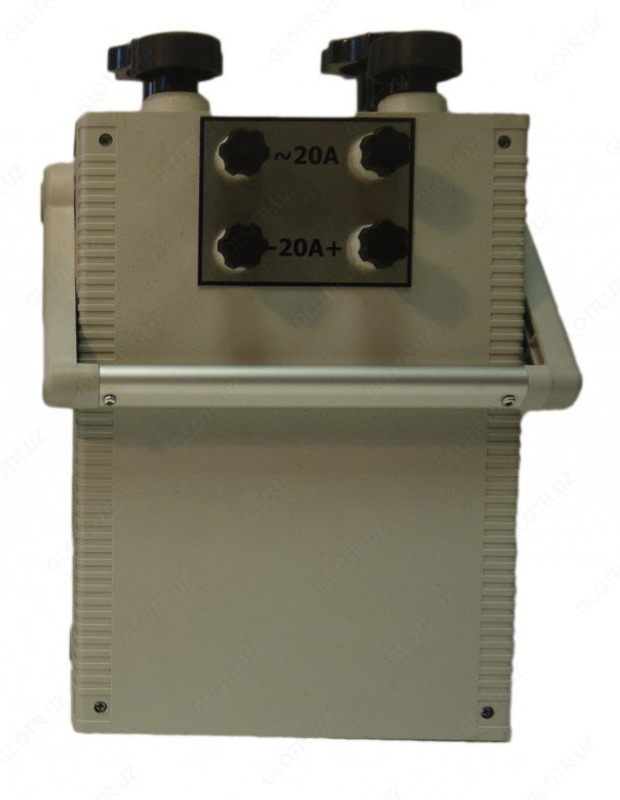

УНЭП-2015-1 — устройство для испытания защит электрооборудования подстанций 6-10кВ

Назначение устройства для испытания защит электрооборудования подстанций 6-10кВ УНЭП-2015-1:

Устройство предназначено для испытания защит электрооборудования подстанций напряжением 6-10кВ и автоматических выключателей переменного тока в сетях электроснабжения до 1000В.

В состав УНЭП входят:

• Трансформатор с отпайками на выходное напряжение до 450В и ток до 10А;
• Блок симисторных ключей, осуществляющий переключение отпаек трансформатора для регулирования напряжения или тока;
• Нагрузочный трансформатор на ток до 2000А;
• Блок выпрямления тока и напряжения;
• Трансформатор тока;
• Плата управления и измерения напряжения, тока и времени;
• Блок питания.

Особенности устройства для испытания защит электрооборудования подстанций 6-10кВ УНЭП-2015-1:

Встроенные в устройство цифровые индикаторы позволяют отображать действующие значения тока и напряжения переменного и постоянного тока, а также время протекания тока и напряжения от 0,01 с до 99 мин. Кроме того, в УНЭП встроена защита от превышения максимального тока (автоматический выключатель) и тепловая защита от превышения температуры обмотки нагрузочного трансформатора (t сраб. ≥ 80º С).

С помощью УНЭП можно осуществлять следующие наладочные операции на подстанциях 6-10 кВ:

• снятие характеристик намагничивания трансформаторов тока;
• настройку реле переменного тока типа РТ-40, РТ-80 и аналогичных;
• настройку промежуточных реле переменного и постоянного тока, а также контакторов и реле времени;
• проверку токов и времени срабатывания релейной защиты первичным током (при токах срабатывания защиты не более 2000А).
