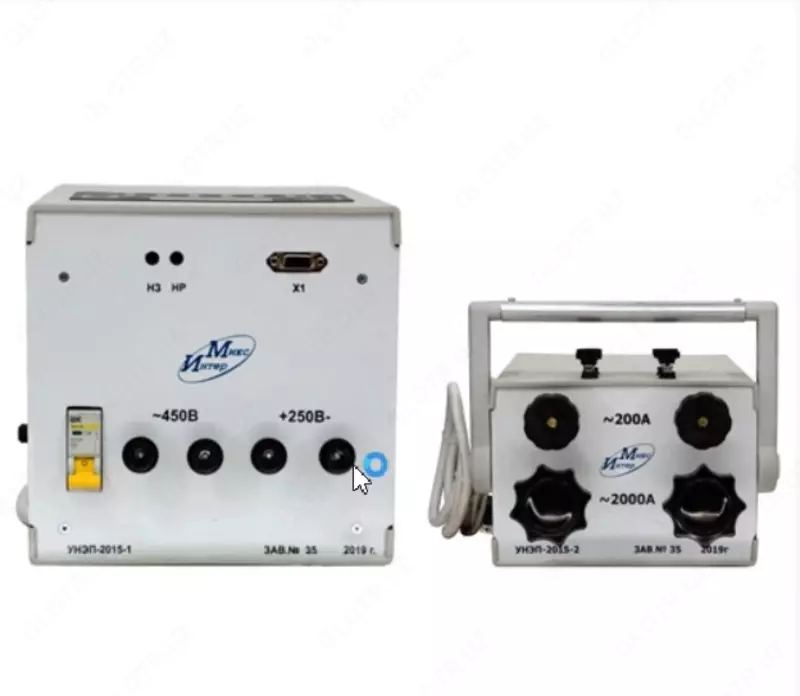

УНЭП-2015 — устройство для испытания защит электрооборудования подстанций 6-10кВ

Технические характеристики устройства для испытания защит электрооборудования подстанций 6-10кВ УНЭП-2015:

Параметр	Значение

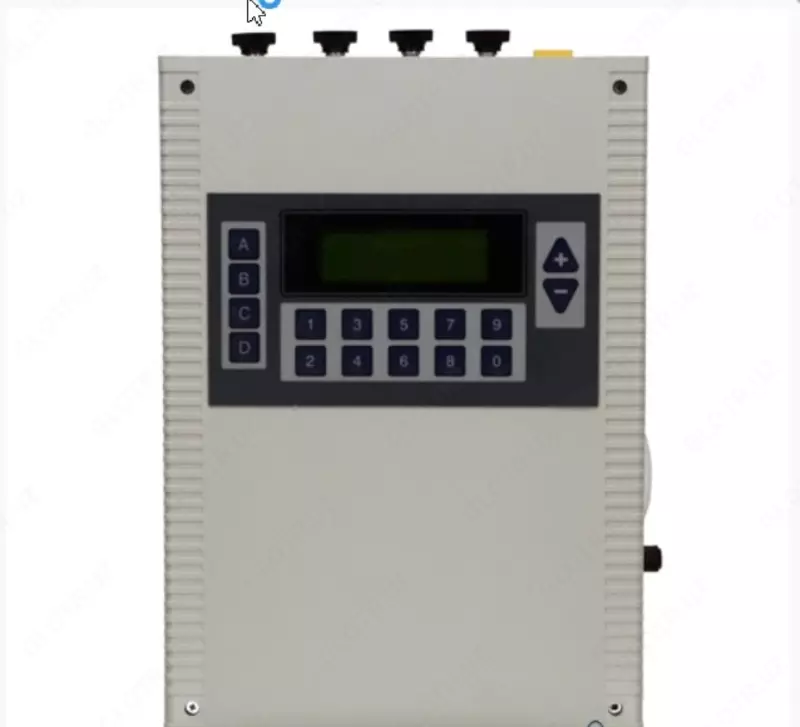

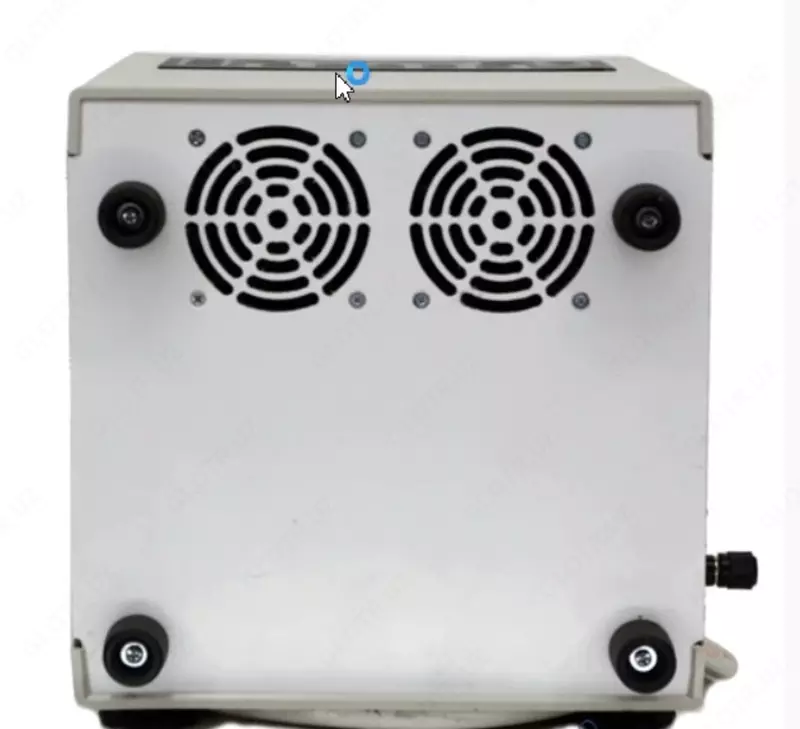

Характеристики управляющего блока УНЭП-2015-1
Напряжение переменного тока, в диапазоне	0-450 В, регулируемое дискретно с шагом 1 В, при токе нагрузки до 20 А
Напряжение постоянного тока, в диапазоне	0-250 В, регулируемое дискретно с шагом 1 В, при токе до 20 А
Характеристики управляющего блока УНЭП-2015-1 с подключенным силовым блоком УНЭП-2015-2
Испытательный переменный ток синусоидальной формы, регулируемый в диапазо­нах	0,5-5 А; 5-50 А; 50-300 А – длительно 5-20 А; 50-200 А; 300-2000 А  – до появления на индикаторе сообщения  «ПЕРЕГРЕВ»
Испытательный постоянный ток, регулируемый в диапазоне	0,2-20 А
Общие характеристики установки
Ток (максимальный), потребляемый из сети, не более	45 А
Приведенная погрешность измерения испытательного тока и напряжения, не более	5%
Напряжение питающей сети частотой 50 Гц	220 В
Допустимое отклонение напряжения питающей сети	+10%, -15%
Масса управляющего блока УНЭП-2015-1, не более	20,2 кг
Масса силового блока УНЭП-2015-2, не более	10,9 кг
Масса соединительных проводов, не более	4 кг
Габаритные размеры управляющего блока УНЭП-2015-1	230 х 325 х 235 мм
Габаритные размеры силового блока УНЭП-2015-2	235 х 380 х 185 мм
Средний срок службы УНЭП	5 лет
