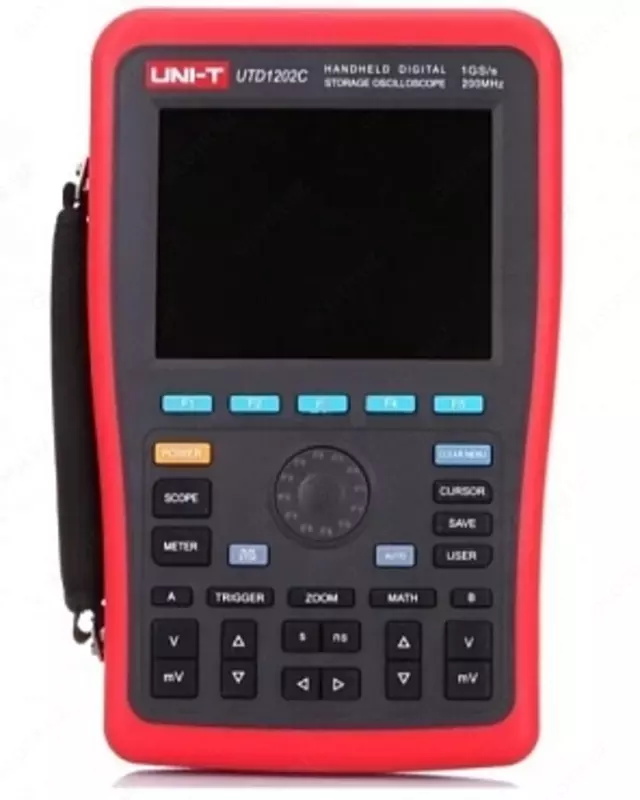

UNI-T UTD1202C - осциллограф-мультиметр

Характеристики UNI-T UTD1202C

Полоса пропускания	200 МГц
Количество каналов	2
Максимальная частота дискретизации в реальном времени	500 МВыб / с (работает 1 канал)
Развязка входа	DC, AC, GND
Входной импеданс	1 МОм ± 2 %, 21 пФ ± 3 пФ
Установка коэффициента затухания датчика	1 Х, 10 Х, 100 Х, 1000 Х
Максимальное входное напряжение	± 400 Vrms
Интерполяция формы волны	линейная
Глубина хранения	7,5 Кб
Коэффициент развёртки	2 нс / дел - 50 с / дел
Точность измерения времени интервала (полная полоса пропускания)	одиночный: ± (1 интервал времени выборки + 50 ppm х чтение + 0,6 нс) > 16 средних значений: ± (1 интервал времени выборки + 50 ppm х чтение + 0,4 нс)
Вертикальное разрешение	8 бит
Вертикальная развёртка	5 мВ / дел - 50 В / дел на входе BNC
Время нарастания	≤ 5.8 нс
Диапазон вертикального смещения	± 10 дел
Ограниченная полоса пропускания	20 МГц
Низкочастотный отклик (-3 дБ)	≤ 10 Гц (на входе BNC)
Точность усиления постоянного тока	± 3% при вертикальной развертке от 10 мВ / дел до 50 В / дел ± 4% при вертикальной развертке от 5 мВ / дел
Точность измерения постоянного тока (режим средней выборки)	Когда вертикальный сдвиг равен нулю и N ≥ 16: ± (4% x чтение + 0,1 дел + 1 мВ) и 5 мВ / дел ± (3% x чтение + 0,1 дел + 1 мВ) и 10 мВ / дел ~ 50 В / дел Когда вертикальный сдвиг не равен нулю и N ≥16: ± (3% x (чтение + чтение вертикального сдвига) + (1% x чтение вертикального сдвига)) + 0,2 деления) Установите от 5 мВ / дел до 200 мВ / дел плюс 2 мВ Установочное значение > 200 мВ / дел - 50 В / дел, плюс 50 мВ
Точность измерения разности напряжения	При идентичных настройках и условиях окружающей среды берется разность напряжений (ΔV) между двумя точками осциллограммы после усреднения ≥ 16 полученных осциллограмм: ± (3% x чтение + 0,05 деления)
Режимы триггера	фронт, длительность импульса, видео, альтернативный
Диапазон уровня запуска триггера	CH1, CH2: ± 5 деления от центра экрана
Точность уровня триггера, применяемая к сигналам ≥ 20 нс времени нарастания или спада	CH1, CH2: 0,3 дел * В / дел в пределах ± 4 деления от центра экрана
Возможность предварительного запуска	нормальный режим / режим сканирования, предпусковой / отложенный запуск. Глубина предварительного запуска регулируется
Диапазон удержания триггера	40 нс - 1,5 нс
Режим запуска по фронту	запуск по нарастающему фронту, по ниспадающему фронту
Источник запуска	CH1, CH2
Условие запуска	положительная полярность импульса >, <, =
	отрицательная полярность импульса >, <, =
Источник запуска	CH1, CH2
Диапазон задержки запуска	40 нс - 6,4 с
Запуск по видео сигналу	да
Чувствительность	2 дел от пика к пику
Система	NTSC / 525, PAL / 625
Курсорные измерения	разность напряжений между курсорами ΔV разность времени между курсорами ΔT
Автоматическое измерение	отображение курсора разрешено во время автоматического измерения. Всего 27 измерений: от пика до пика, амплитуды, максимума, минимума, верха, низа, среднего значения, среднего, среднеквадратичного значения, перерегулирования, предварительной съемки, частоты, цикла, времени нарастания, времени спада, положительного импульса, отрицательного импульса, положительного режима работы, отрицательного коэффициента заполнения, задержка нарастания
Мультиметр
Максимальное разрешение	6000 отсчетов
Режимы тестирования	напряжение, ток, сопротивление, емкость
Автоматический диапазон	есть
Напряжение постоянного тока	1000 В, с точностью ± (1% + 5)
Напряжение переменного тока (45 Гц - 400 Гц)	700 В, с точностью ± (1,2% + 5) при частоте < 200 Гц, ± (1,5% + 5) с частотой ≥ 200 Гц
Постоянный ток	6 мА, 60 мА, 600 мА, с точностью ± (1.2% + 5) 6 А с точностью ± (1,5% + 5)
Переменный ток (45 Гц - 400 Гц)	6 мА, 60 мА, 600 мА, с точностью ± (2% + 5) 6 А с точностью ± (2,5% + 5)
Сопротивление	6 кОм, 60 кОм, 600 кОм, с точностью ± (1.2% + 5) 600 Ом, 6 МОм, 60 МОм, с точностью ± (1,5% + 5)
Емкость	6 нФ, 6 мФ, с точностью ± (5% + 10) 60 нФ, 600 нФ, 6 мкФ, 60 мкФ, 600 мкФ, с точностью ± (4% + 5)
Дисплей	5,7 дюймов, TFT ЖК - экран, 320 х 240
Питание	100-240 В AC RMS, 45-440 Гц, CAT II
Потребляемая мощность	< 20 Вт
Батарея	литий ионная 7.4 В, емкость 4400 мАч, 3 часа работы без подзарядки
Метод охлаждения	принудительное охлаждение вентилятора
Интерфейс	USB
Максимальное разрешение	5999
Диодные измерения	есть
Режимы измерения	автоматический / ручной (для измерения тока доступен только ручной режим)
Рабочая температура	от 0°С до 40°С
Влажность	< +35°С: 90% RH +35°С - +40°С: ≤ 60% RH
Габариты	268 х 168 х 60 мм
Вес нетто	1800 г
