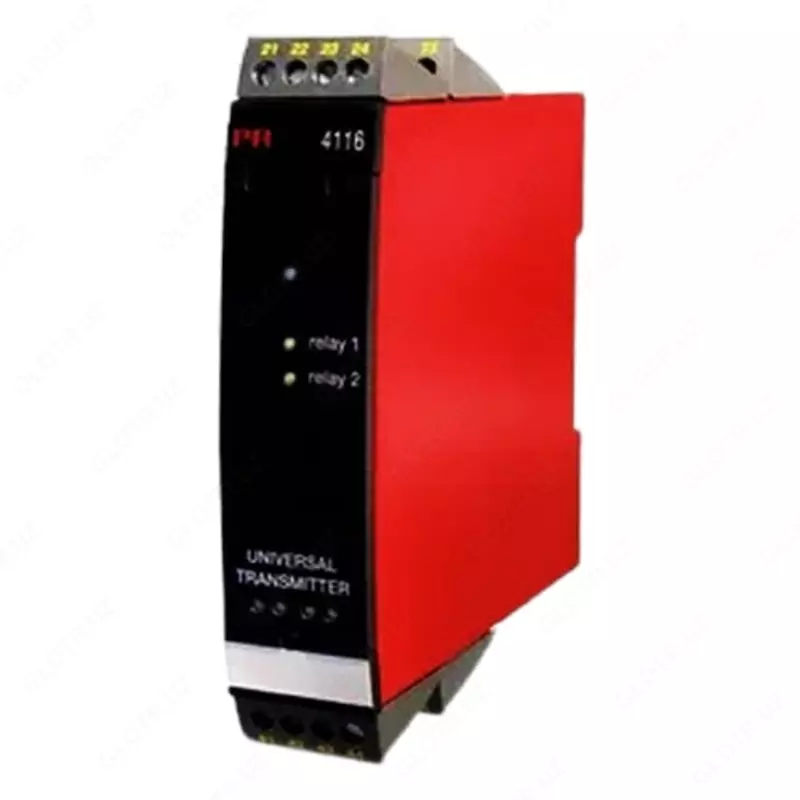

Универсальный преобразователь PR 4116

Универсальный преобразователь PR 4116

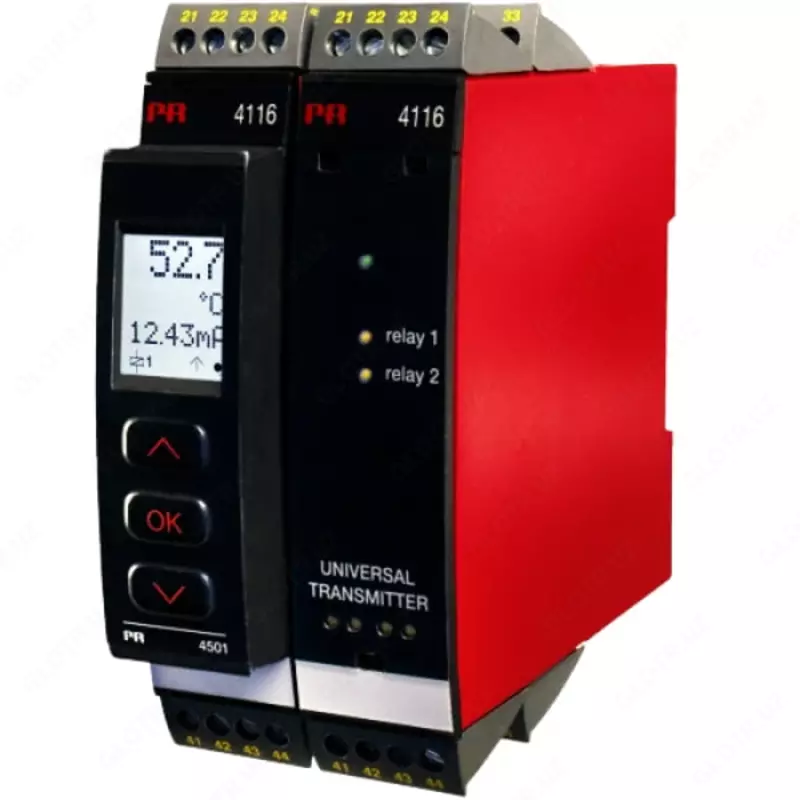

Универсальный передатчик PReasy со съёмным передним дисплеем
Универсальное питающее напряжение 21.6..253 V перем. тока/ 19.2..300 V пост. тока
Универсальный модуль входа для подключения mA, V, Pt100, TC, линейного R и потенциометра
Универсальное программирование с переднего дисплея 4501, который распознаёт тип рассматриваемого модуля и приспосабливает соответствующим образом структуру меню
Меню лёгкое для понимания, т.к. пролистываемый пояснительный текст направляет пользователя по всем этапам конфигурирования
Все опции настройки выбираются на переднем дисплее без использования ПК, DIP-переключателей, перемычек или специальных инструментов
Комплексная система определения ошибки датчика с функцией сигнализации с помощью реле или аналогового выхода
Моделирование процесса посредством реле или аналогового выхода
Гальваническая изоляция 2.3 kV перем. тока между входом, питанием, реле и аналоговым выходом
Универсальный передатчик совместим с NAMUR 21 (импульс), NE43 (ошибка датчика), LVD, стандартом по безопасности UL 508, уровнем полноты безопасности SIL 2
ФМ пригоден для установки в Разд. 2
Сертификаты: SIL-сертификат / декларация, UL-сертификат, сертификат ФМ, морской сертификат

Технические параметры

• Высота: 116 мм
• Ширина: 23.5 мм
• Глубина: 109 мм
• Описание: Универсальный передатчик
• Разрешение: 16 Bit
• Время цикла: 400 ms
• Выход, реле: Реле2 Ax SPST, перем. ток 500 VA
• Вход, термопара: N
• Вход, аналоговый: RTD, TC, Ohm, Potentiometer, mA and V
• Выход, аналоговый: 0...10 V 0/4...20 mA 20...0/4 mA
• Вход, потенциометр: 10...100 kΩ
• Рабочее напряжение: 21.6...253 VAC, 19.2...300 VDC
• Указание по заказу: Передний дисплей/программируемый PR4501 и CJC-разъём для термопар PR5910 заказываются отдельно
• Вход, универсальный: да
• Рабочая температура: -20...+60 °C
• Размеры (Ш x В x Г): 23.5 x 116 x 109 mm
• Вход, стандартный сигнал: 4...20 mA
• Рабочая температура, мин.: -20 °C
• Рабочая температура, макс.: +60 °C
• Вход, термометр сопротивления: Ni1000
• Диапазон измерения температуры: -200...1820 °C
• Рабочее напряжение переменного тока: 21.6...253 V
• Рабочее напряжение постоянного тока: 19.2...300 V
• Диапазон измерения температуры, макс.: 1820 °C
