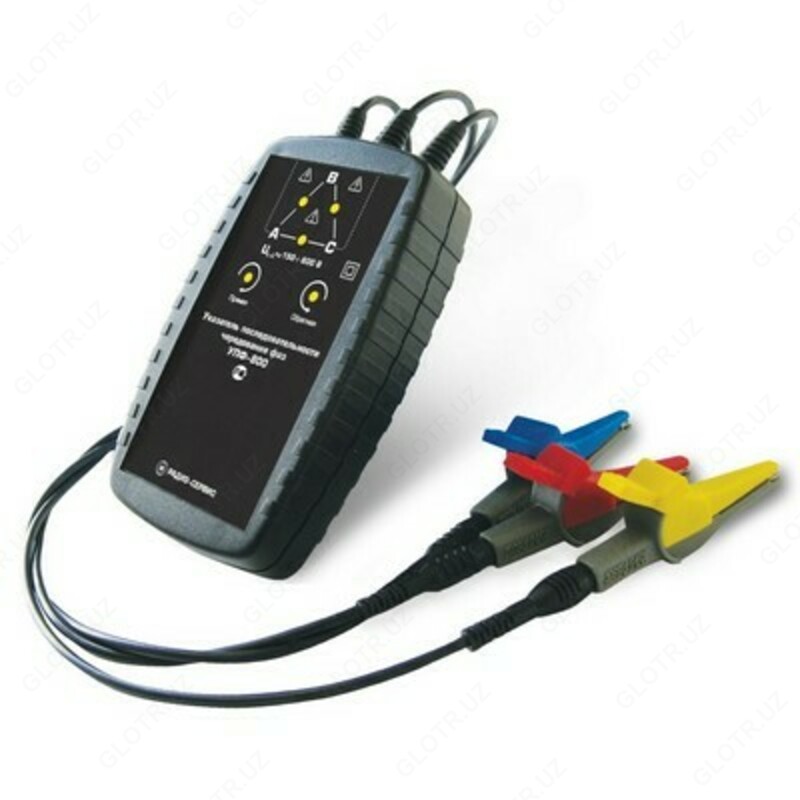

УПФ-800 - Указатель последовательности чередования фаз

индикация последовательности чередования фаз
индикация соотношения межфазных напряжений: перекос фаз, отсутствие напряжения на фазе

Электроизмерительные приборы УПФ-800 и УПФ-2500 предназначены для определения последовательности чередования фаз и соотношения межфазных напряжений в трёхфазной сети с границами межфазных напряжений 150-800В и 150-2500В соответсвенно.

Указатели последовательностй чередования фаз УПФ-800 и УПФ-2500 содержат фазовые детекторы, определяющие последовательность чередования фаз, и компараторы, определяющие соотношения межфазных напряжений. Результат обработки сигналов выводится на индикаторы.

Указатели последовательности чередования фаз УПФ-800 иУПФ-2500  с индикацией позволяют определить:

• последовательности чередования фаз;
• соотношения межфазных напряжений (перекос фаз, отсутствия напряжения на фазе).

  Технические характеристики УПФ-800 и УПФ-2500:

• Диапазон межфазных напряжений, В.........от 150 до 800( УПФ-800)  от 150 до 2500В (УПФ-2500)
• Диапазон рабочих частот, Гц.........от 40 до 60
• Время непрерывной работы в нормальных условиях, не менее, ч.........8
• Номинальное напряжение питания от измеряемой цепи.........9 В (батарея типа «Крона»)
• Срок службы, не менее, лет.........10
• Габаритные размеры, не более, мм.........90 х 32 х 145
• Диапазон рабочих температур.........от минус 30 до плюс 55 ºС
• Масса, не более, кг.........0,2

  Комплект поставки:

• Указатель последовательности чередования фаз УПФ-800, УПФ-2500
• Руководство по эксплуатации .
•  Зажим типа «крокодил» в количестве 3  шт
