УПК-01Н-03 — указатель повреждения кабеля

Назначение указателя повреждения кабеля УПК-01Н-03:

Прибор УПК-02Н-03 предназначен для оперативного контроля состояния изоляции компонентов высоковольтной аппаратуры с рабочим напряжением от 3 до 15 КВ (кабелей, электродвигателей, трансформаторов, изоляторов, переключателей), применяемой в городских электросетях, а также в системах энергоснабжения промышленных предприятий, кораблей, самолетов.

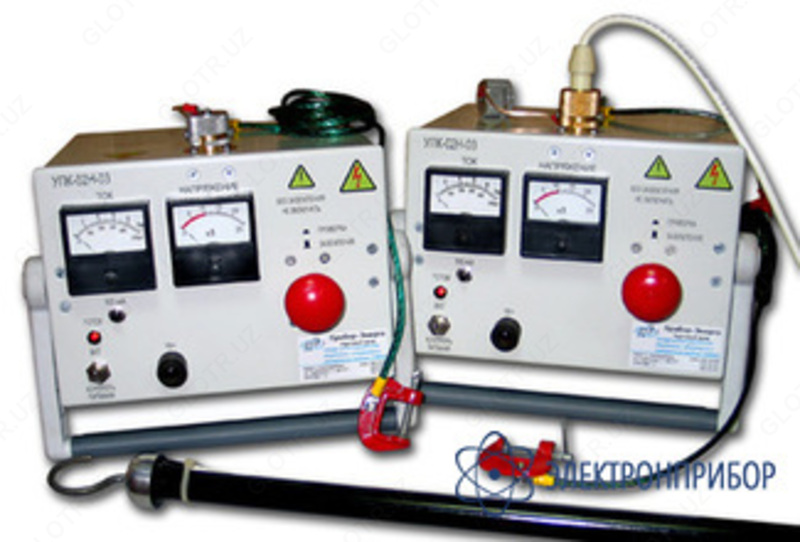

Выпускаются три прибора в унифицированном корпусе – УПК-01Н-03, УПК-02Н-03, УПК-04М (высоковольтный мегаомметр). В комплект каждого входят изолирующая штанга с кабелем для присоединения прибора к нагрузке, заземляющий проводник со струбциной и зарядное устройство.

Принцип работы указателя повреждения кабеля УПК-01Н-03:

Работа УПК-02Н-03 основана на контроле напряжения выхода прибора при подключении к нему нагрузки с различной величиной токов утечки Iут. В зависимости от величины Iут напряжение выхода уменьшается в той или иной степени. При токе утечки Iут >1,2 мА, что соответствует сопротивлению изоляции менее 10 МОм), напряжение выхода падает ниже 10 кB, что регистрируется контрольным прибором. Предусмотрено также измерение тока утечки.
