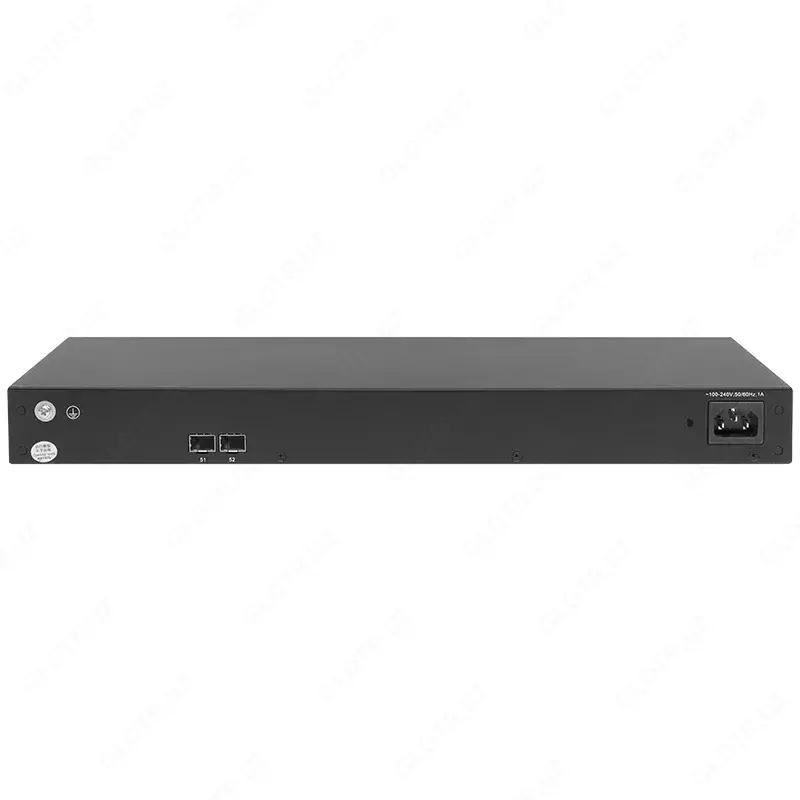

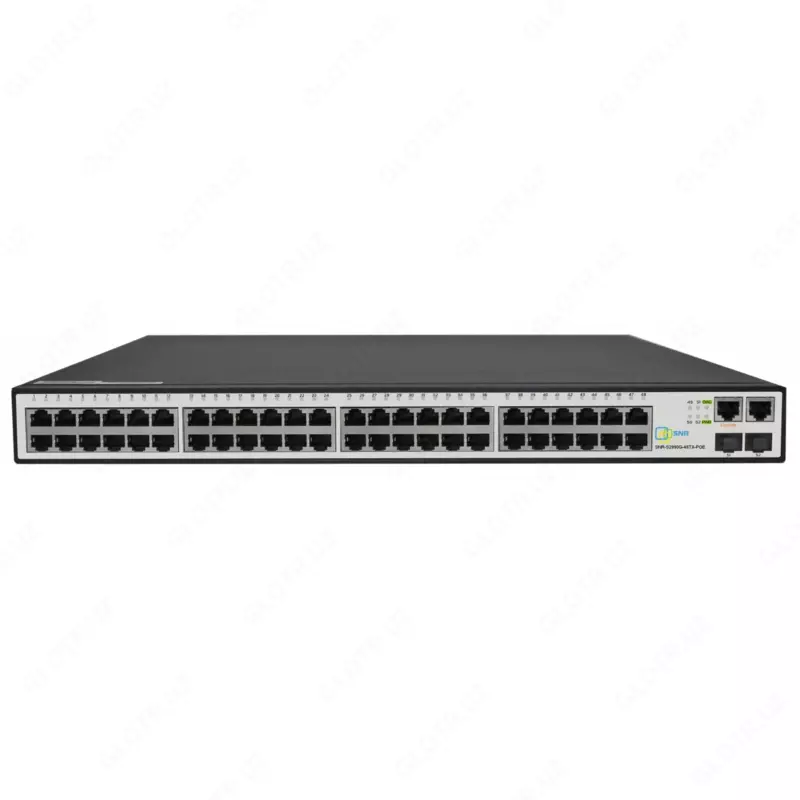

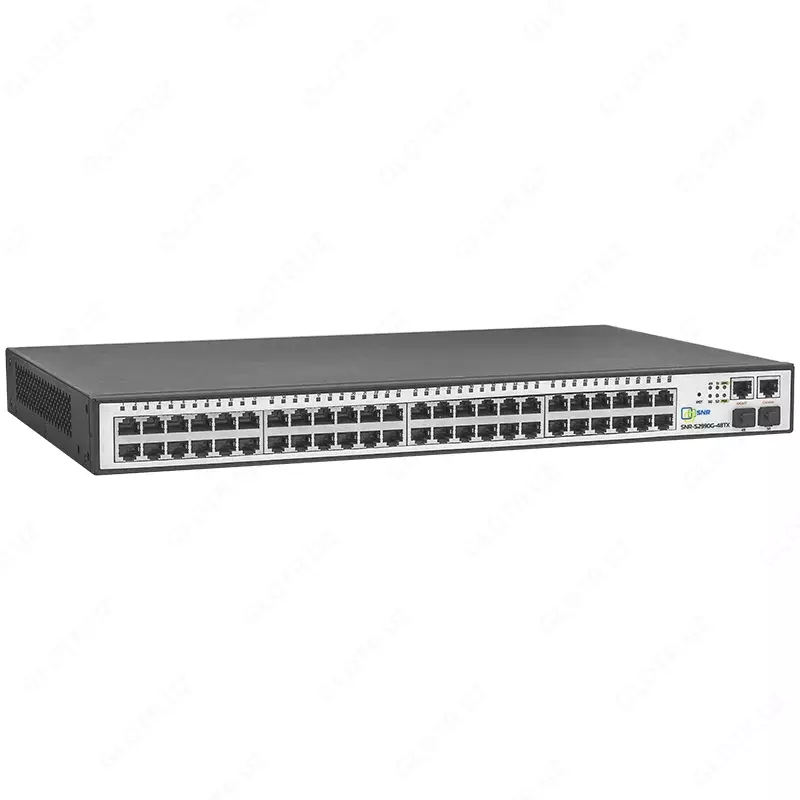

Управляемый коммутатор уровня 2+ SNR-S2990G-48TX

Управляемый коммутатор уровня 2+ SNR-S2990G-48TX

Описание:

Коммутатор SNR-S2990G-48TX входит в линейку управляемых L2+ гигабитных коммутаторов SNR-S2990 и предназначен для использования на уровне доступа в сетях передачи данных.

Гигабитные порты для подключения клиентов и 10GE Uplink порты позволяют организовать высокоскоростные сервисы внутри сети предприятия и обеспечивают сохранность инвестиций в оборудование.

Функции уровня 3: аппаратная маршрутизация, поддержка протоколов RIP, OSPF, поддержка до 128 L3 интерфейсов позволяет строить гибкую и отказоустойчивую сетевую инфраструктуру.

Основные особенности:

• Неблокируемая архитектура
• Встроенные 10GE SFP+ Uplink порты
• Поддержка аппаратного стекирования
• Поддержка OSPF
• Поддержка Loopback detection
• Поддержка Cable distance calculation
• Поддержка RSTP, MSTP, ERPS, LACP
• Поддержка Access Management (IP Source Guard), Anti-ARP-Scan
• Встроенная грозозащита до 4КВ
• Selective QnQ
• Поддержка IPv6 / Dualstack Ipv4/IPv6

Технические характеристики:

Интерфейсы

48 портов 10/100/1000BASE-T

4 порта 1/10G SFP+

Консольный порт

RJ45

Выделенный порт управления

10/100/1000BaseT

Коммутационная матрица

176Gbps

Скорость пересылки пакетов

132Mpps

Размер таблицы MAC-адресов

16K

Количество VLAN

4K

Количество ACL

1024

Буфер пакетов

12 Mbit

Объем оперативной памяти

256Mb

Объем Flash-памяти

32Mb

• Физические параметры

MTBF

>80,0000 часов

Входное напряжение

AC: 100~240VAC, 50~60Hz

Максимальная потребляемая мощность

37 Ватт

Размеры (Ш х В х Г)

442 x 44 x 280 мм

Вес

4,7 кг

Система охлаждения

Активная

Диапазон рабочих температур

0 ~ 50 ℃

Диапазон температур хранения

-40 ~ 70 ℃

Допустимая влажность

5% ~ 95%, без конденсата

Встроенная грозозащита на портах

до 4 киловольт

Электромагнитная безопасность

CE, RoHS

Безопасность

CB, cUL, LVD

• L3 функционал

Количество L3 интерфейсов

128

Количество ARP записей

512

Размер таблицы маршрутизации

128

Поддерживаемые протоколы маршрутизации

Статические маршруты, RIP, OSPFv2, OSPFv3, VRRP

• L2 функционал

Размер таблицы MAC-адресов

16К

Функционал работы с MAC-адресами

Ограничение макисмального количества MAC-адресов на порт, на коммутатор

Статические МАС адреса

MAC-notification

Отключение mac-learning на порту, в Vlan

Контроль потока

802.3x Flow Control

Размер Jumbo-фреймов

до 16000 байт

Протоколы Spanning Tree

802.1D STP

802.1w RSTP

802.1s MSTP

BPDU-Guard, BPDU-Forwarding, BPDU-Tunnel, Root-Guard

Функция Loopback Detection

per-port

per-port-per-vlan

action shutdown/block

Агрегирование каналов

LACP 802.3ad

802.1AX

Максимум 128 групп, до 8 портов в группе

Зеркалирование портов

Поддержка 4-х групп зеркалирования

Режимы: One-to-One, Many-to-One, Flow-based (ACL), RSPAN Vlan

Технологии защиты кольцевых топологий

ERPS ITU-T G.8032

MRPP

FastLink

VLAN

Максимум 4094 VLAN

802.1q VLAN

VLAN на основе порта

VLAN на основе MAC-адресов

VLAN на основе протокола

Voice VLAN

Private VLAN

Multicast VLAN

VLAN Trunking

VLAN Translation

GVRP

Q-in-Q

Port-Based QinQ

Selective QinQ

• L2 Multicast

Количество IGMP групп

1000

IGMP Snooping

IGMP v1/v2/v3 Snooping

IGMP Snooping Immediately Leave

IGMP Snooping Querier

Multicast VLAN Registration (MVR)

Multicast Source/Destination Control

Обнаружение нелегальных источников Multicast-трафика

Multicast policy

Multicast Filter

IGMP Snooping Radius Authentication

MLD Snooping:

MLD v1/v2 Snooping

Поддержка 1024 групп

MLD Snooping Immediately Leave

• Качество обслуживания (QoS)

Количество очередей на порт

8

Управление полосой пропускания

На основе порта in и out с шагом 64Kbps

На основе Vlan

Механизмы обработки очередей

Strict Priority

Weighted Round Robin (WRR)

Strict + WRR

DWRR

СoS на основе

Порта коммутатора

VLAN ID

Очереди приоритетов 802.1p

MAC-адреса

IPv4/IPv6-адреса

Класса трафика IPv6

Метки потока IPv6

TOS

DSCP

Типа протокола

Порта TCP/UDP

Перемаркировка

COS

DSCP

TOS

IPP

• Списки контроля доступа (ACL)

Количество правил ACL

1024

Применение ACL

На порт

На Vlan

Фильтрация ACL на основе

Порта коммутатора

VLAN ID

Приоритета 802.1p

MAC-адреса

EtherType

IPv4/IPv6-адреса

Класса трафика IPv6

Метки потока IPv6

TOS

DSCP

Типа протокола

Номера порта TCP/UDP

ACL на основе времени

CPU Interface Filtering

Содержимого пакета, определяемого пользователем (userdefined acl)

Статистика ACL

поддерживается

• Безопасность

SSH

SSH V1/V2

SSL

SSL v1/v2/v3

Безопасность портов

MAC binding

MAC filter

Ограничение количества МАС-адресов на порту

Ограничение Broadcast/Multicast/Unicast пакетов на порту по pps/Kbps c шагом 1pps/1Kbps

Access Management (IP-MAC-PortBinding)

Port Security

Изоляция портов

Безопасность ARP

ARP-Guard

ARP Binding

ARP Limit

Anti-ARP-Scan

Dynamic ARP inspection (DAI)

Безопасность DHCP

DHCP Snooping

Безопасность IPv6

DHCPv6 Snooping

RA Snooping

ND Snooping

SAVI

Защита CPU

Настраиваемое ограничение pps по протоколам

• AAA

Поддерживаемые протоколы

Radius, Tacacs+

Авторизация и аутентификация пользователей

802.1x

Управление доступом на основе узла

Управление доступа на основе порта

Динамическое назначение VLAN

Гостевой VLAN

Auto VLAN

MAC Authentication Bypass (MAB)

Captive портал

Учетные записи

Управление учетными записями по протоколам Radius, Tacacs+

До 15 уровней привелегий пользователей

• Управление

Управление и мониторинг

Web-интерфейс (IPv4/IPv6)

Интерфейс командной строки (CLI) (telnet/SSH)

Telnet-сервер/клиент (IPv4/IPv6)

TFTP сервер/клиент

FTP-сервер/клиент

SNMP v1/v2/v3

SNMP Traps

RMON: Поддержка групп 1, 2, 3, 9

Bootp/DHCP клиент

Автозагрузка конфигурации

NTP/SNTP

DHCP сервер

DHCP Relay

DHCP Relay Option 82

PPPoE Intermediate agent

Отладочные команды (debug)

Восстановление пароля

Шифрование пароля

Ping/Traceroute

Резервное копирование и восстановление настроек

Поддержка нескольких версий ПО, нескольких конфгурационных файлов

Multiple IP Interface

LLDP

LLDP 802.1ab

LLDP-MED

Логирование

Логирование на ОЗУ

Логировние на Flash

Логирование на Syslog сервер

Настройка уровня логирования

Логирование введенных команд

OAM

Диагностика кабельной линии (VCT)

Digital Diagnostic Monitor (DDM)

OAM EFM

• IPv6

IPv6

ICMPv6

NDP

SNMP over IPv6

HTTP over IPv6

IPv6 ping/traceroute

IPv6 Telnet IPv6 Syslog

RFC1981 Path MTU Discovery

RFC2460 IPv6

RFC2461 4861 Neighbor Discovery

RFC2462,4862 IPv6 Stateless Address Auto-configuration

RFC2464 IPv6 Neighbor over Ethernet and definition

RFC3515, 4291 Архитектура адресации IPv6

RFC2893, 4213 IPv4/IPv6 Dual-stack

IPv6 Ready Logo Phase 2

• Стекирование

Стекирование

Стекирование через 10G интерфейсы

Пропускная способность стекового линка до 40Gbps

До 4 коммутаторов в стеке
