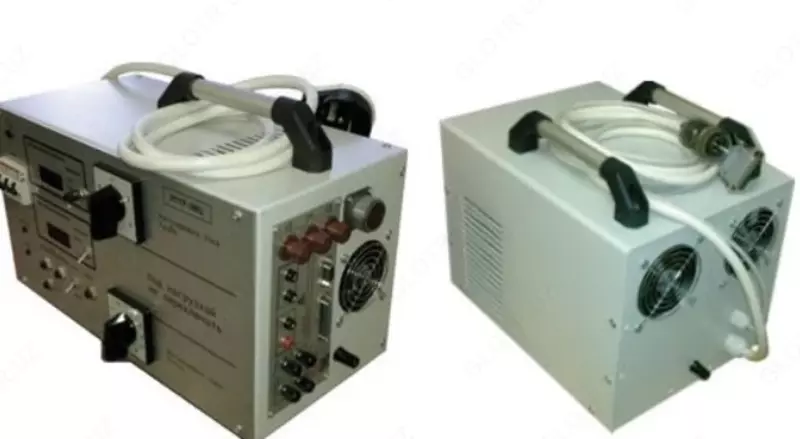

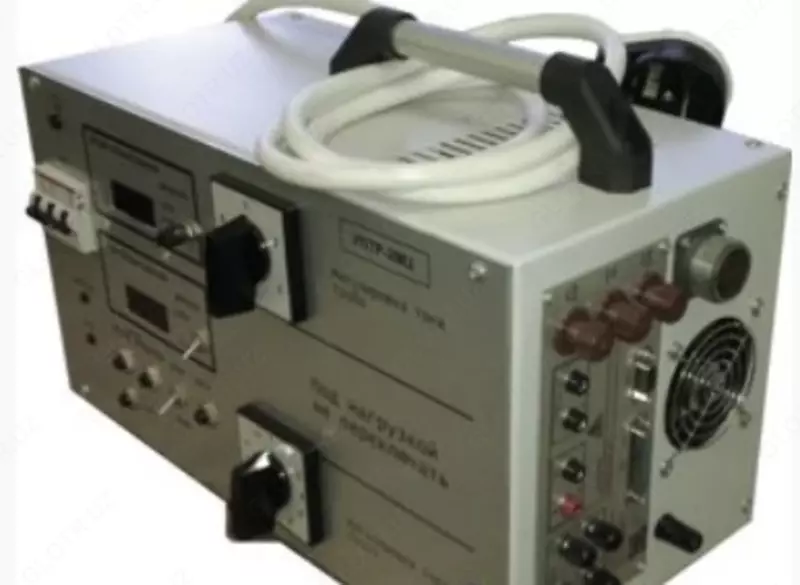

УПТР-2МЦ — устройство для проверки токовых расцепителей автоматических выключателей (до 14 кА)

Основные технические характеристики устройства УПТР-2МЦ:



Параметр	Значение
Сила формируемых токов на основных выходах Ш1-Ш2 (реальные токи на автомат)	12500 - 13500 А
Приведенная относительная погрешность измерения силы и продолжительности тока в рабочих условиях, не более	±5%
Время установления рабочего режима, не более	6 сек
Продолжительность непрерывной работы в режиме готовности	8 часов
Максимальная длительность формируемого тока на основных выходах Ш1-Ш2:   Диапазон силы тока, А Ручное управление, с Автоматическое управление, с 1000 7200 0,2 ( 0,5 ) 2000 900 0,2 ( 0,5 ) 3000 180 0,2 ( 0,5 ) 4000 50 0,2 ( 0,5 ) 15000 10 0,2 ( 0,5 ) 14000 - 0,2 ( 0,5 )
