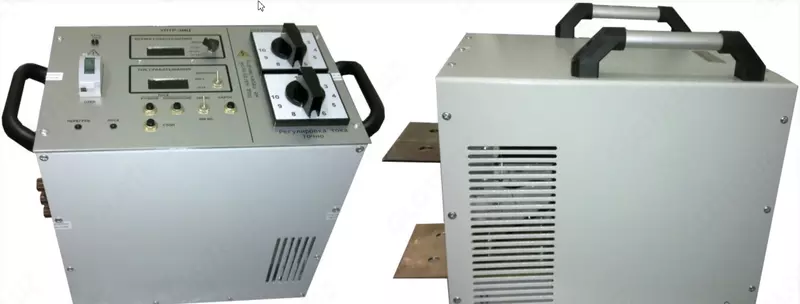

УПТР-3МЦ — устройство для проверки токовых расцепителей автоматических выключателей (до 25 кА)

Технические характеристики прибора УПТР-3МЦ:

• Сила формируемых токов на основных выходах Ш1-2, (реальные токи на автомат): 23500 - 25000 А;
• Приведенная относительная погрешность измерения силы и продолжительности тока в рабочих условиях не более, %: ±5;
• Время установления рабочего режима не более, с: 6;
• Продолжительность непрерывной работы в режиме готовности, час: 8;
• Ступень «грубого» регулирования тока, %: 11 - 11,5;
• Ступень точного регулирования тока, %: 1,5 – 1,7;
• Коэффициент трансформации всего устройства при максимальном токе около: 50;
• Минимальные токи на дополнительных выходах КЛ1-2, А: < 10;
• Время автоматического пуска, мс: 200 (500);
• Форма выходного тока – синус, коэффициент нелинейных искажений выходного тока не более, %: 5;
• Напряжение сети питания переменного тока, В: 322…418;
• Частота сети питания переменного тока, Гц: 49…51;
• Сила потребляемого тока не более, А (в импульсном режиме): 500;
• Электрическое сопротивление изоляции между электрическими цепями и корпусом в рабочих условиях, не менее, МОм: 5;
• Электрическая прочность изоляции на переменном напряжении в течение 1 мин, не менее, В: 2200;
• Габаритные размеры блока БР, мм: 420х240х210;
• Габаритные размеры блока БН, мм: 400х320х330;
• Масса блока БР не более, кг: 26,0;
• Масса блока БН не более, кг: 55,0;
• Наработка на отказ не менее, час: 5000;
• Средний срок службы не менее 5 лет;
• Рабочие условия применения:
  - температура окружающего воздуха, °С: +1 … +40
  - относительная влажность воздуха, % при 25 °С: 80
  - атмосферное давление кПа/мм рт. ст. (86...106) / (650...800).
