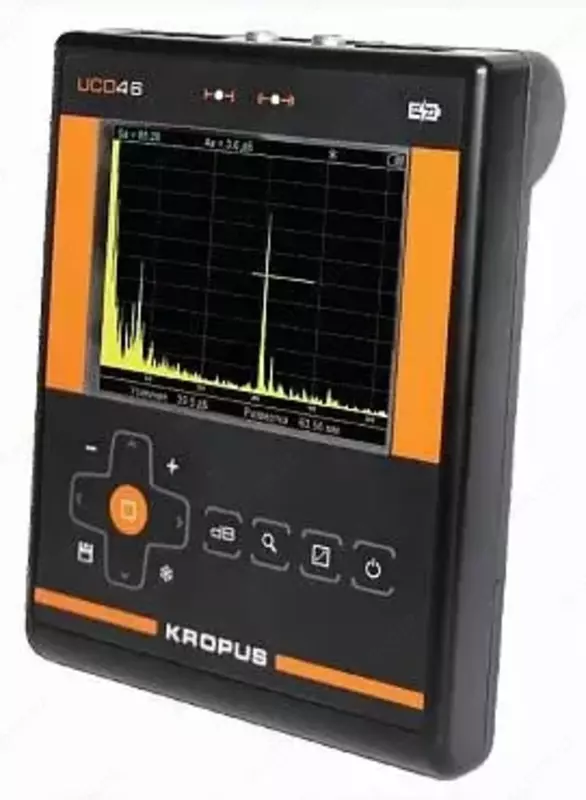

УСД-46 - ультразвуковой дефектоскоп

Характеристики УСД-46

• Развертка: мин.: 0 - 22 мм (сталь); 0 - 7,5 мкс; макс.: 0 - 2975 мм (сталь); 0 - 1000 мкс
• Диапазон скоростей: 1000 - 9999 м/с
• Задержка: от -0,5 мкс до 994.5 мкс
• Задержка в призме: 0 - 100 мкс с точностью 0,01 мкс
• Демпфирование: 50 ом / 1000 ом (до 25 ом в совмещенном режиме)
• Входной импенданс: 50 ом / 600 Ом
• Зондирующий импульс
• Частота повторений ЗИ: до 400 Гц в режиме максимальной частоты; специальный режим 40 Гц
• Усилитель: широкополосный 0.5-20 МГц (-6 дБ), 4 диапазонных узкополосных фильтра
• Согласование с ПЭП сторонних производителей: 7 контуров согласования с номиналами: 0,66; 1; 2,2; 3,3; 4,7; 6,8 и 15 мкГН
• Диапазон регулировки усиления: 110 дБ, с шагом 0.5, 1, 2 или 6 дБ
• Временная Регулировка Чувствительности (ВРЧ): диапазон до 90 дБ, 10 дб/мкс с построением кривой по 10 опорным точкам, введенным вручную или от контрольных отражателей
• Кривая Амплитуда-Расстояние (АРК): построение по 10 точкам, регулируемая по высоте + две дополнительных кривых ±12 дБ от базовой (с шагом 1 дБ)
• Детектирование
• Отсечка: компенсированная, 0 - 80% высоты экрана
• Зоны контроля: две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов
• Автоматическая Сигнализация Дефектов (АСД): световая для каждой зоны отдельно и звуковая
• Режимы работы АСД:
• Измерение временных интервалов: от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
• Разрешающая способность: 3.125, 6.25, 12.5 или 25 нс в зависимости от выбранного частотного диапазона
• Измерение амплитуды:
• Дисплей: цветной TFT с регулируемой подсветкой, 115 х 85 мм; 320 х 240 точек
• А-сигнал:
            - 80 mm x 70 мм; 220 x 200 точек в режиме настройки
• Память:
• Интерфейс: USB
• Разъемы преобразователей: 2 х Lemo 00
• Аккумулятор: встроенный, 11В, 5А/ч
• Время работы: до 12 часов
• Питание: внешний блок питания 220 В AC
• Диапазон рабочих температур: от -25°C до +55°C
• Размер (В x Ш x Д): 205 мм x 160 мм x 43 мм
• Вес: 0,87 кг
