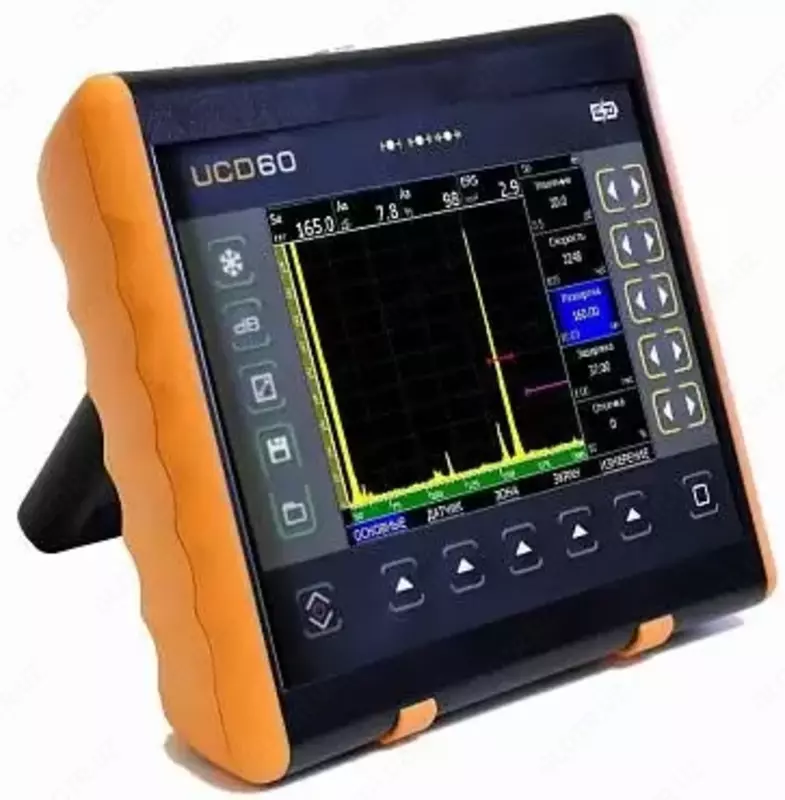

УСД-60 - ультразвуковой дефектоскоп

Характеристики УСД-60

Развертка

• мин.: 0 - 11,9 мм
• макс.: 0 - 5950 мм (сталь)
• с шагом 0.01, 0.1, 1, 10 и 100

Задержка

• от -4 мкс до 1000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс

Максимальная длина контролируемого материала (сталь)

• до 3000 мм (эхо-режим), 6000 мм (теневой режим)

Диапазон скоростей

• 1000 - 10 000 м/с с шагом 1, 10 и 100 м/с

Задержка в призме

• 0 - 100 мкс с шагом 0.01, 0.1, 1 мкс

Демпфирование

• 25 ом / 50 ом/ 1000 Ом

Входной импенданс

• 50 ом / 600 ом

Зондирующий импульс

• радиоимпульс, амплитудой 50 В, с регулируемым числом периодов (0,5-5), и  изменяемой частотой радиоимпульса

Частота повторений ЗИ

• от 50 до 500Гц с шагом 1, 5, 10 и 100 Гц

Усилитель

• широкополосный: 0.5-20 МГц (-6 дБ)

Диапазон регулировки усиления

• 100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ

Дополнительная клавиша +dB

• программируемая

Временная Регулировка Чувствительности (ВРЧ)

• диапазон до 70 дБ, 12 дб/мкс с построением кривой по 20 опорным точкам, введенным вручную или от контрольных отражателей

Кривая Амплитуда-Расстояние (АРК)

• построение по 20 точкам, регулируемая по высоте

Функция АРД

• построение по 20 точкам, регулируемая по высоте с автоматической привязкой к усилению и двумя дополнительными кривыми

Детектирование

• положительная или отрицательная полуволна,
• полное, радиосигнал (во всем диапазоне развертки)

Отсечка

• компенсированная, 0 - 80% высоты экрана

Зоны контроля

две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов.

Автоматическая Сигнализация Дефектов (АСД)

• световая для каждой зоны отдельно и звуковая

Измерение временных интервалов

• от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту, по максимуму сигнала или по переходу через "0"

Измерение амплитуды

• в процентах от высоты экрана,
  в дБ относительно уровня порога в зоне,
  в дБ относительно опорного сигнала,
  в дБ относительно кривой амплитуда-расстояние (АРК)
•          Сравнение амплитуд по AWS D1.1

Дисплей

• Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). Специальная функция для работы на ярком солнечном свете

А-сигнал

• 480 x 300 точек в стандартном режиме
• 640х480 в полноэкранном режиме

Память

• 200 настроек с А-сигналом
• 1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)

Интерфейс

• USB

Разъемы преобразователей

• 2 Lemo00

Аккумулятор

• Li-ion 10.8В, 5000 mА/ч

Время работы

• не менее 10 часов работы от встроенного аккумулятора

Внешнее питание

• блок питания 220В AC

Напряжение питания

• 15В / 2,5А  DC

Диапазон рабочих температур

• от -30 C до +55 C

Размер (В x Ш x Д)

• 200 мм x 225 мм x 80 мм

Масса

• 1,4 кг с аккумуляторами
