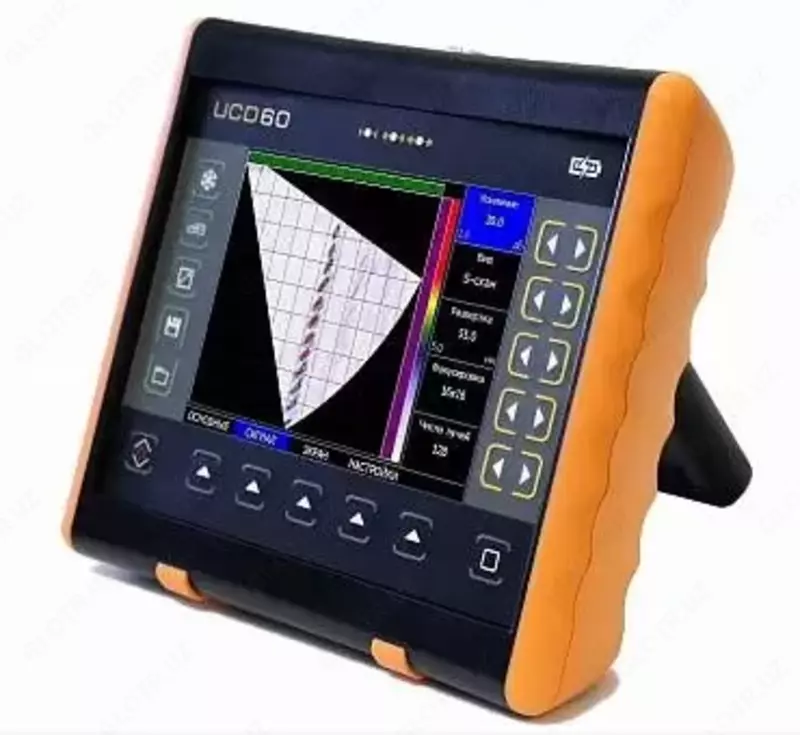

УСД-60ФР - ультразвуковой дефектоскоп на фазированных решетках

Характеристики УСД-60ФР

Особенности:

1. Подключение стандартных 16-ти элементных преобразователей с фазированной решеткой. Использование сменных призм позволяет избежать износа самого преобразователя и контролировать любые криволинейные поверхности. Кроме того, возможно изготовление призм на радиусные поверхности.

2. Регулировка рабочей апертуры преобразователя и шага лучей синтезируемого S-скана позволяет выбрать оптимальное соотношение между производительностью контроля и точностью отображаемой картинки.

3. Реконструкция изображения на полный экран без потери производительности

4. Секторное (S-скан) и линейное (L-скан) сканирование

5. Построение B-скана хода лучей с учетом толщины контролируемого материала и геометрии сварного шва.

6. Измерение относительных размеров с использованием маркера

7. Загрузка всех параметров ФАР преобразователей из памяти дефектоскопа

8. Конструктор сварного соединения, позволяющий задать геометрию сварного шва, положение преобразователя и режим контроля

9. Функция ВРЧ (временная регулировка чувствительности) для компенсации затухания ультразвуковых колебаний в материале. Функция УРЧ (угловая регулировка чувствительности) для выравнивая амплитуды сигналов во всем диапазоне углов ввода. Универсальный режим калибровки УРЧ позволяет выровнять чувствительность по 10 любым отражателям, указанным пользователем.

10. Регулируемая зона для выделения участка скана, в котором происходит контроль сигнала. Режим "лупа" - для вывода зоны контроля на весь экран.

11. Запись сигналов по 2х координатному энкодеру с просмотром результатов прямо в приборе или на ПК

12. Встроенные возможности диагностики всех элементов преобразователя и коммутатора
