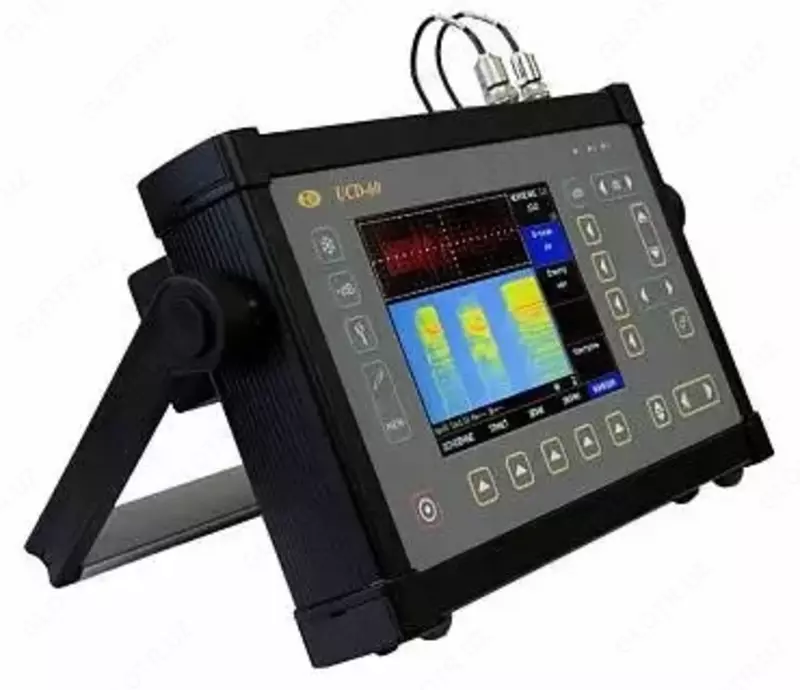

УСД-60Н-8К - восьмиканальный низкочастотный УЗ дефектоскоп

Многоканальный дефектоскоп УСД-60Н-8К имеет восемь коммутируемых каналов, одновременно отображаемых на экране. Прибор предназначен, в основном, для непроизводительного контроля, такого как одновременное измерения скорости прохождения УЗК в разных точках изделий из шамотного стеклобруса, графита, камня и других материалов с большим затуханием при их исследования, разбраковки и пр.

• Количество каналов контроля: 8
• Развертка: мин.: 0 - 16мкс, макс.: 0 - 6000 мкс, с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
• Скорость: от 100 до 10 000 м/с
• Задержка: от 0 до 5900мкс, с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
• Задержка в призме: 0 - 1000 мкс, с шагом 0,01 / 0,1/ 1 и 10мкс
• Зондирующий импульс: радиоимпульс, амплитудой 50 В, с регулируемой частотой заполнения 20-2500 кГц  и длительностью  до 32-х периодов
• Частота повторений ЗИ: 15 или 30 Гц
• Усилитель: широкополосный 0.02-2,5 МГц (-6 дБ), с регулируемыми полосовыми фильтрами
• Диапазон регулировки усиления: 90 дБ, с шагом 0.5, 1, 2 или 6 дБ
• Временная Регулировка Чувствительности (ВРЧ): диапазон до 60 дБ, 12 дб/мкс, с построением кривой по 32 опорным точкам, введенным вручную или от контрольных отражателей
• Детектирование: положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан, спектр сигнала
• Отсечка: компенсированная, 0 - 90% высоты экрана
• Зоны контроля: две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов.
• Автоматическая Сигнализация Дефектов (АСД): световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне
• Измерение временных интервалов: от 0 до первого сигнала в зоне или между
• сигналами в зонах, по фронту или по максимуму сигнала
• Автоматическая регулировка усиления (АРУ): есть
• Встроенное программное обеспечение для контроля цилиндрических изделий: есть
• Подключение датчика оборотов: есть
• Измерение амплитуды: в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала,
• Дисплей: Цветной, TFT 640 х 480 точек, 130 х 100 мм
• А-сигнал: 480 x 300 точек в стандартном режиме
• Память: 500 настроек с А-сигналом, 5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
• Интерфейс: RS232 / Ethernet

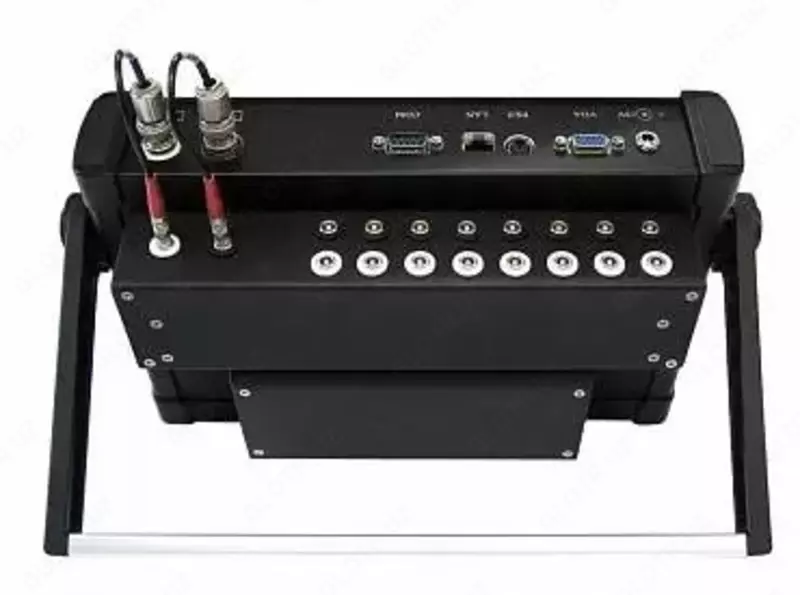

• Разъемы преобразователей: 2 СР-50, 16 Lemo00
• Аккумулятор: Li-ion 8 А/ч
• Время работы: 6-8 часов от аккумуляторов
• Внешнее питание дефектоскопа: блок питания 220 В AC
• Диапазон рабочих температур дефектоскопа: от -25 C до +55 C
• Размер (В x Ш x Д): 210 мм x 340 мм x 110 мм
• Масса дефектоскопа: 5 кг с аккумуляторами
