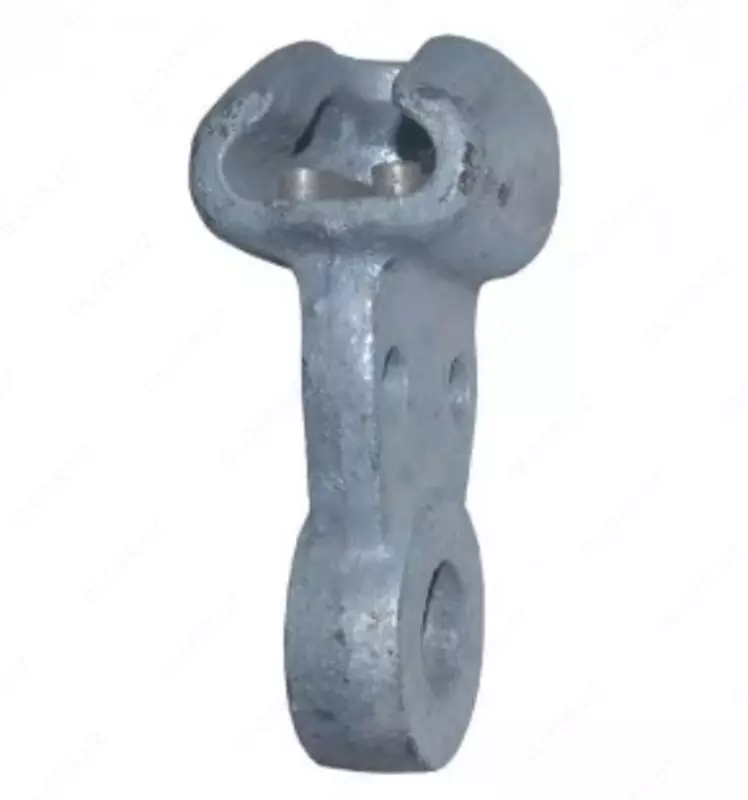

Ушко однолапчатое типа У1-16-20

Ушко однолапчатое типа У1-16-20

Ушко однолапчатое типа У1-16-20 используется для соединения стержня подвесного изолятора или серьги с другой линейной арматурой ВЛ. Для запирания стержня изолятора или пестика серьги в гнезде ушка применяются W-образные замки.

Гнездо сферического шарнирного соединения ушка выполнено по ГОСТ 27396-93.

Соединительные размеры проушины должны соответствовать требованиям ГОСТ 11359-75.

Ушко однолапчатое типа У1-16-20 соответствует требованиям ТУ-3449-014-40064547-01.

Технические характеристики:

• Разрушающая нагрузка: не менее 160 кН

• Размер B1: 66 мм

• Размер B2: 75 мм

• Размер b: 25 мм

• Размер D: 26 мм

• Размер D1: 23 мм

• Размер H: 113,5 мм

• Размер H1: 152 мм

• Масса ушка: 1,60 кг
