ушко у1к-7-16

Область применения

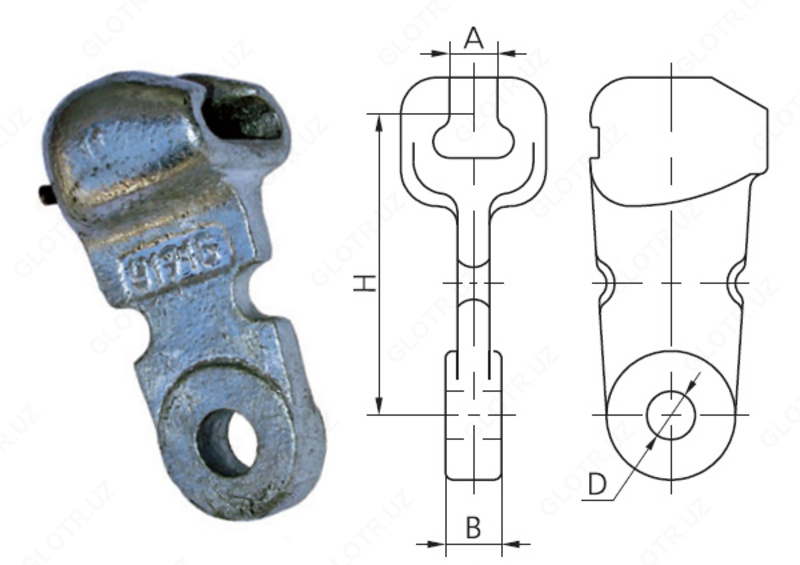

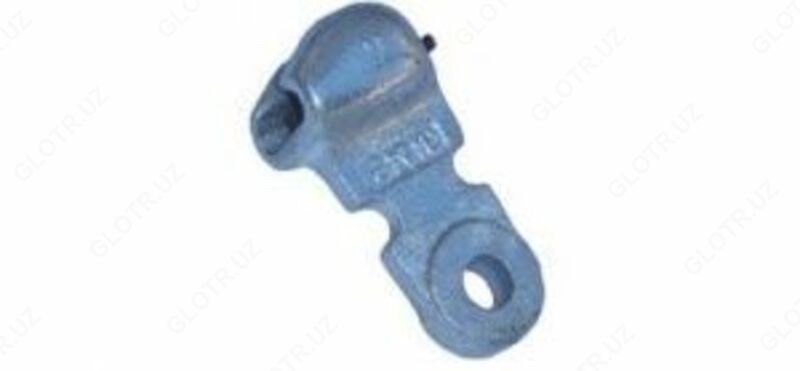

Ушки необходимы для того, чтобы соединить стержень подвесного изолятора или серьги с линейной арматурой. Данные элементы высоковольтной арматуры укомплектованы W-образным замком запирающим пестик серьги или стержень изолятора. Так же ушки маркируются цифро-буквенным тиснением У1-ХХ-ЧЧ, где У1 - ушко однолапчатое, ХХ - условно принятая разрушающая нагрузка, ЧЧ - условно принятый размер соединения сферического, шарнирного. Так, У1-12-16 - это однолапчатое ушко, которое рассчитано на разрушающую нагрузку более 120кН (12тс), предназначенное для сопряжения с изолятором, у которого стержень 16мм в диаметре. Для воздушных линий электропередач, выпускают сцепную арматуру нескольких типов. Тип конструкции У используют для коротких гирлянд, поддерживающих без защитных колец линии 330 и 500 кВ. Конструктивная особенность их в том, что запирание пестика производится без замков. Однолапчатые ушки У1 и ушко У1-7-16 используют, чтобы соединить серьгу или стержень подвесного изолятора с другой линейной арматурой.

  ©
