Усилители измерительные сигналов вибродатчиков PSS-05-20, PSS-05-300, PSS-05-2000

Maqsad

PSS-05-20, PSS-05-300, PSS-05-2000 tebranish datchiklaridan (keyingi o'rinlarda kuchaytirgichlar deb yuritiladi) signallarni o'lchash uchun kuchaytirgichlar tebranish datchiklaridan AC kuchlanish signallarini o'lchash va tebranish sensorlarini doimiy quvvat bilan ta'minlash uchun mo'ljallangan.

Tavsif

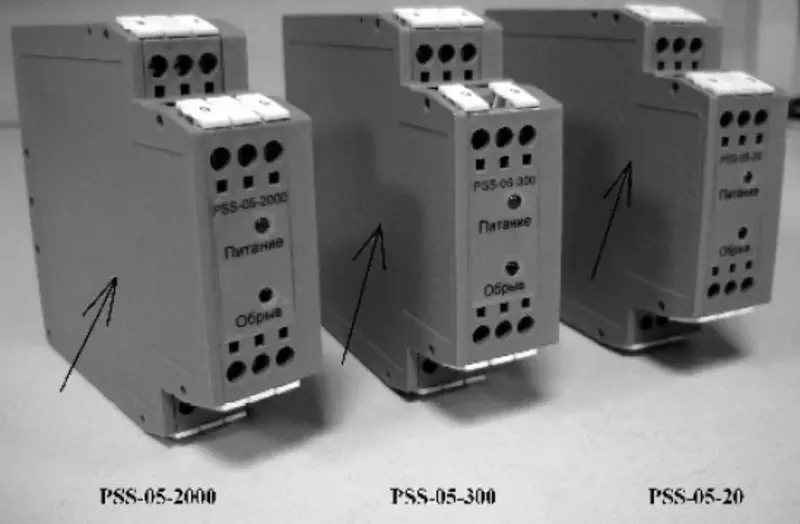

Strukturaviy ravishda, kuchaytirgichlar DIN relsiga o'rnatish uchun zarbaga chidamli, changga chidamli korpusda ishlab chiqariladi va tashqi ko'rinishi ko'rsatilgan portativ qurilmadir.

Kuchaytirgichlarning ishlash printsipi tebranish sensoridan analog signalni qabul qilish, faol 4-tartibli past chastotali filtr bilan kerakli chastota diapazoni tanlash va o'zgaruvchan signalni normallashtirilgan daromad bilan kuchaytirishga asoslangan.

Kuchaytirgichni tebranish sensori bilan ulashda IPC (IEPE) protokoli qo'llaniladi. IPC (IEPE) protokoli yordamida aloqa dasturiy ta'minotdan foydalanmasdan sxema usullari yordamida amalga oshiriladi.

Kuchaytirgichlar kirish va chiqish davrlari va quvvat avtobusi o'rtasida galvanik izolyatsiyani ta'minlaydi.

Signallarni qabul qilish va kuchaytirish bilan bir vaqtda kuchaytirgichlar tebranish sensorlariga to'g'ridan-to'g'ri oqim kuchini beradi.

Kuchaytirgichlar uchta modifikatsiyada ishlab chiqariladi: PSS-05-20, PSS-05-300, PSS-05-2000, o'lchangan signallarning turli kesish chastotalari bilan: 20; 300 va +2000 Hz.

Kuchaytirgich korpusida quyidagilar mavjud: ulanish uchun ulagichlar va quvvat va ochiq elektron ko'rsatkichlari.

Kuchaytirgichlar 24 V doimiy tok manbaidan quvvatlanadi.
