Функции трассотечепоискового комплекта Успех-АТГ-425.20Н:

• определения местоположения и глубины залегания скрытых коммуникаций (кабельные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 5 км от места подключения генератора;
• определения мест повреждения кабельных линий;
• обследования участков местности перед проведением земляных работ;
• проведения работ по поиску скрытой проводки;
• обнаружения мест разгерметизации трубопроводов на глубине до 3 м.

Особенности трассотечепоискового комплекта Успех-АТГ-425.20Н:

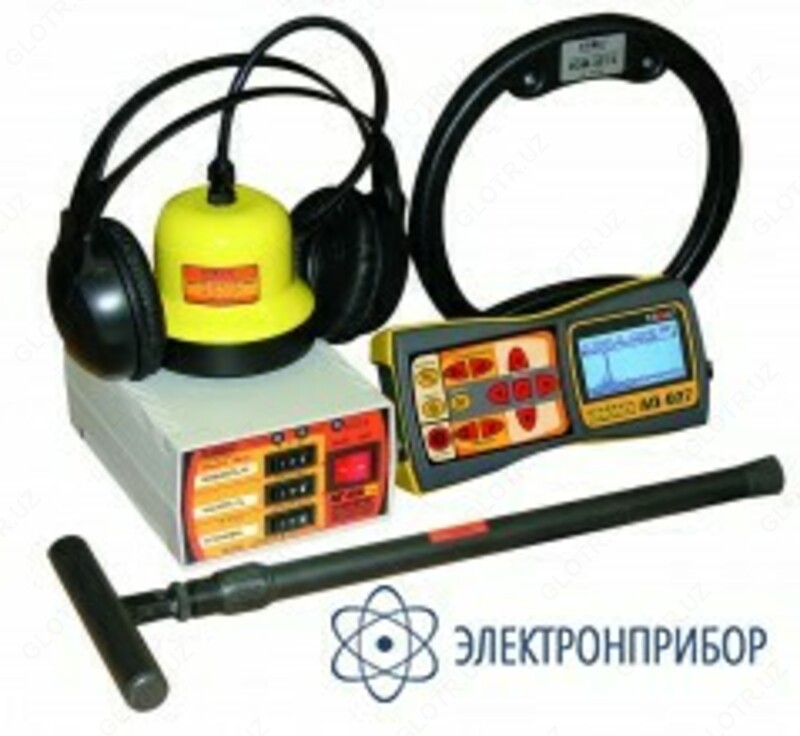

Трассотечепоисковый комплект Успех-АТГ-425.20Н объединяет в себе три устройства:

• Возможность выбора мощности в зависимости от решаемых задач (от 5 до 20 Вт).
• Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений
• Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных
• Трассоискатель с электромагнитным датчиком;
• Трассоискатель с акустическим датчиком;
• Течеискатель с акустическим датчиком

Трассотечепоисковый комплект Успех-АТГ-425.20Н решает следующие задачи:

• Трассировка кабеля и определение глубины залегания
• Поиск места повреждения силового кабеля
• Поиск металлических трубопроводов и определение глубины залегания
• Поиск мест пересечения трубопроводов и кабеля
• Трассировка и контроль изоляции защитных покрытий газопровода Контроль изоляции защитных покрытий
• Трассировка канализационных трубопроводов
• Определение мест утечки
• Трассопоисковые приборы при работе на водопроводах

Принцип работы трассотечепоискового комплекта Успех-АТГ-425.20Н:

Режим трассопоиска:

Пассивный поиск: (трассопоиск без использования генератора)

Подключить головные телефоны и ЭМД к приемнику. Использовать режим «ШП», 50 Гц, 100 Гц. Работа в данном режиме позволяет обнаружить силовые кабели под напряжением (режим «ШП», затем 50 Гц), трубопроводы под катодной защитой и трубопроводы с перенаведенным излучением (режим «ШП», 100 Гц).

При работе оператора уровень сигнала анализируется по уровню шума в головных телефонах и стрелочному индикатору приемника.

Активный поиск: (трассопоиск с использования генератора)

Подключить головные телефоны и ЭМД к приемнику. Генератор представляет собой автоколебательную систему с мощным трансформаторным выходом, который служит для согласования с нагрузкой (кабель или трубопровод). Подключить генератор к нагрузке. Согласовать генератор с нагрузкой. Использовать режим «512», «1024», «8192», «х3». Па приемнике установить частоту аналогичную с генератором. Работа в данном режиме позволяет провести качественную трассировку коммуникаций (кабельных линий без напряжения, трубопровода)

Поиск места повреждения силового кабеля: (трассопоиск с использования генератора)

Поиск места повреждения силового кабеля можно осуществлять двумя методами: индукционным (ЭМД) и акустическим (АД). Подключить головные телефоны и ЭМД (АД) к приемнику. Подключить генератор к кабелю. Использовать режимы «512», «1024», «8192», «х3» (для индукционного метода); «ШП», «ФНЧ», «ПФ» (для акустического метода).

Режим течепоиска:

Подключить головные телефоны и АД к приемнику. Использовать режим «ШП», «ФНЧ», «ПФ». Механические колебания грунта, возникающие в результате течи из трубопровода, воспринимаются акустическим датчиком при помощи пьезоэлектрического преобразователя. Электрический сигнал поступает в электронный блок, откуда выводится на головные телефоны и на стрелочный индикатор. Оператор по максимальному сигналу на стрелочном индикаторе или по специфическому шуму свища определяет место положения разгерметизации трубопровода.
