Установка для испытаний СНЧ VLF-60 (Арт. - 1136388)

Установка для испытаний СНЧ VLF-60 (Арт. - 1136388)

В наличии Код: P-1134565

Цена по запросу

Показать телефон Позвонить Написать Написать

Характеристики

Установка для испытаний СНЧ

Эффективное неразрушающее испытание кабелей и оборудования

Показать все

Описание

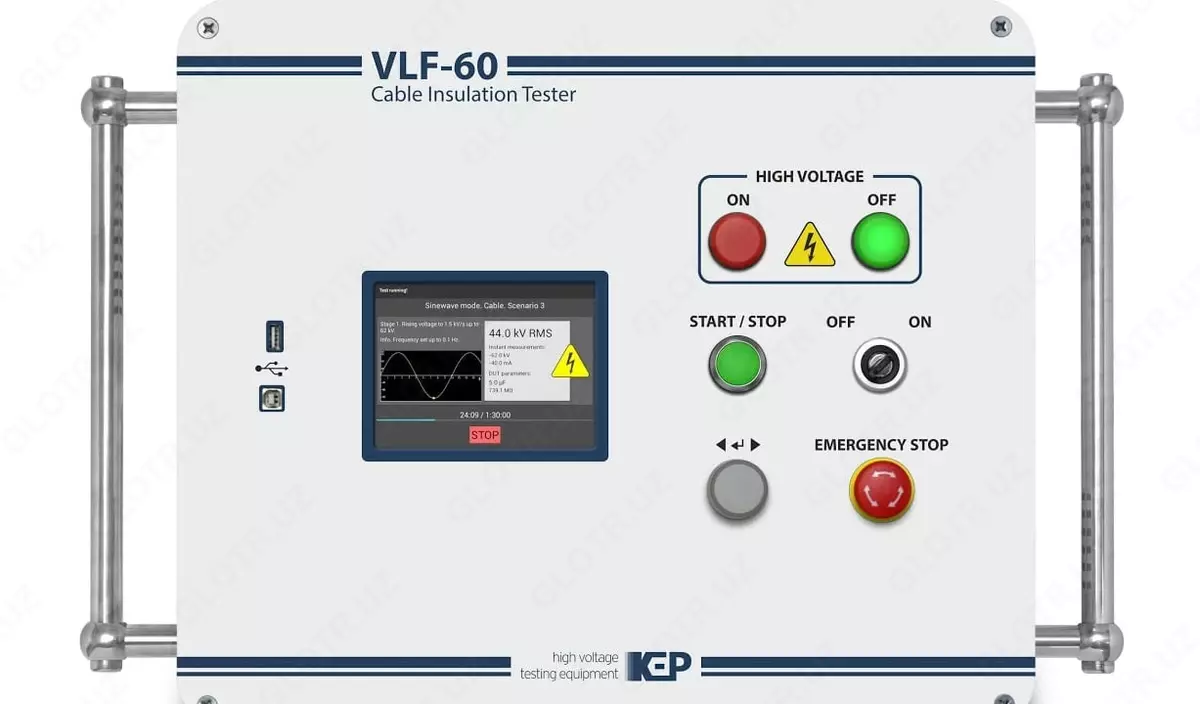

Установка VLF-60 предназначена для проведения неразрушающих испытаний электрической изоляции высоким постоянным напряжением и переменным напряжением сверхнизкой частоты в диапазоне 0,01–0,1 Гц. Оборудование широко применяется для диагностики XLPE-кабелей, высоковольтных линий, генераторов, трансформаторов, двигателей, вакуумных выключателей и других объектов с высокой емкостной нагрузкой. Использование сверхнизкой частоты позволяет выявлять дефекты и деградацию изоляции без риска повреждения качественных участков, что делает установку безопасной альтернативой традиционным испытаниям постоянным током.

VLF-60 отличается высокой портативностью и полностью автоматизированным циклом работы, включая автоматический разряд емкости после завершения испытаний. Цветной сенсорный TFT-дисплей обеспечивает наглядное управление и отображение всех параметров, а встроенное программное обеспечение упрощает настройку режимов и документирование результатов. Возможность прожига и поиска повреждений оболочки кабеля расширяет функциональность установки и позволяет использовать ее как диагностический и сервисный инструмент в полевых и лабораторных условиях.

Преимущества
Эффективное неразрушающее испытание кабелей и оборудования
Поддержка синусоидального, постоянного и косинус-прямоугольного напряжения
Полностью автоматический цикл испытаний с авторазрядом емкости
Высокая допустимая емкость нагрузки до 10 мкФ
Режимы прожига и поиска повреждений оболочки кабеля
Цветной сенсорный дисплей для удобного управления
Портативная конструкция для полевых работ
Интерфейсы USB и RS-485 для связи с компьютером

Технические характеристики

Параметр	Значение
Диапазон синусоидального напряжения	0–62 кВ (амплитудное) / 0–44 кВ RMS
Постоянное напряжение	±0–60 кВ
Косинус-прямоугольное напряжение	0–60 кВ
Погрешность измерения напряжения	±1 %
Разрешение индикации напряжения	0,1 кВ
Выходной ток синусоидальный (RMS)	26 мА
Выходной ток постоянный / косинус-прямоугольный	40 мА
Погрешность измерения тока	±1 %
Разрешение индикации тока	1 мкА
Частота на выходе	0,01–0,1 Гц, шаг 0,01
Максимальная нагрузка	До 10 мкФ при сниженной частоте и напряжении
Диапазон измерения емкости	0,1–20 000 нФ
Диапазон измерения сопротивления	0,1–20 000 МОм
Форма сигнала	Осциллограмма выходного напряжения
Дисплей	Цветной сенсорный TFT 5,7”
Интерфейсы	USB, RS-485
Питание	110–240 В, 50/60 Гц
Потребляемая мощность	1,2 кВА
Габариты	530 × 580 × 410 мм
Масса	Не более 60 кг
Комплект поставки	Установка VLF-60, документация

5 часто задаваемых вопросов

Для каких кабелей подходит установка
Устройство предназначено для испытаний XLPE-кабелей и других высоковольтных линий
Можно ли использовать оборудование в полевых условиях
Да, портативная конструкция позволяет работать на выезде
Есть ли автоматический разряд после испытаний
Да, функция авторазряда предусмотрена для безопасности
Поддерживается ли работа с компьютером
Да, доступны интерфейсы USB и RS-485
Какие режимы напряжения доступны
Синусоидальный, постоянный и косинус-прямоугольный
