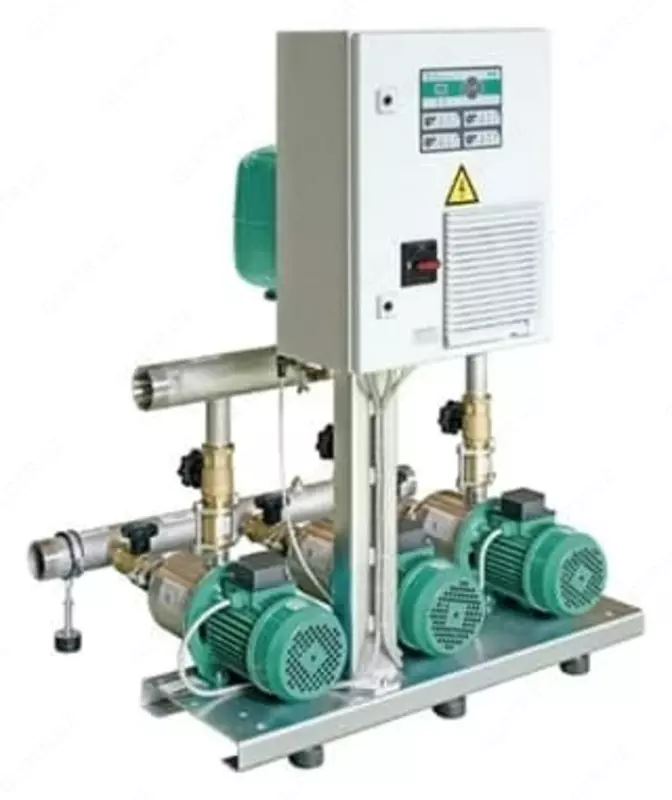

Установка повышения давления COR- MHI SKw-EB-R

Установка повышения давления

COR- MHI SKw-EB-R

Компактная установка повышения давления, для прямого или опосредованного подсоединения. Состоит из нормальновсасывающих параллельно подключенных горизоньальных высоконапорных центробежных насосов из нержавеющей стали с сухим ротором. Готовая к подключению установка на опорной раме с системой трубопроводов из нержавеющей стали, включая прибор управления со всеми необходимыми измерительными и регулировочными устройствами.

Для полностью автоматического водоснабжения и повышения давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах.

Для перекачивания питьевой и технической воды, охлаждающей воды, воды для пожаротушения (соблюдать требования действующих регламентов и СП) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Особенности/преимущества продукции

- Допуск WRAS/KTW для всех деталей, находящихся в контакте с перекачиваемой жидкостью (исполнение EPDM)

 - Насосы серии MHI.

 - Не зависящее от направления вращения скользящее торцовое уплотнение насосов

 - Детали, контактирующие с водой, не подвержены коррозии

 - Прибор управления, контроля и защиты насосов SK-712/w с отдельным преобразователем частоты на каждый насос.

 - Заводская проверка и предварительная установка оптимального рабочего диапазона (включая Протокол проверки и испытаний)

Оснащение/ функции

 - Высоконапорные центробежные насосы из нержавеющей стали серии MHI

 - Опорная рама из электролитически оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума

 - Запорная арматура на стороне всасывания и напорной стороне каждого насоса

 - Обратный клапан на напорной стороне каждого насоса

 - Мембранный напорный бак 8 л, PN16, напорная сторона,

 - Датчик давления (4 – 20 мА), напорная сторона

 - Манометр, напорная сторона

 - Автоматическая система управления насосами прибором управления, контроля и защиты насосов SK-712/w, класс защиты IP 43(IP54 опция), с отдельным преобразователем частоты на каждый насос.

 - Установки в стандартном исполнении поставляются со смонтированным датчиком защиты от сухого хода WMS.

Прибор управления SK-712/w

Прибор управления, контроля и защиты насосов SK-712/w обеспечивает поддержание заданного давления в системах водоснабжения или перепада в системах циркуляции при

помощи плавного бесступенчатого регулирования частоты вращения каждого насоса. Внутри прибора на каждый насос устанавливается отдельный преобразователь частоты (ПЧ), что значительно упрощает его внутреннее устройство.

Основные функции

- автоматический и ручной режим работы с раздельным управлением насосами

- программно задаваемые параметры насосов, уровня давления и других параметров системы

- отображение технологических параметров во время работы системы

- сигнализация неисправности с отображением кода -подключение резервных насосов при выходе из строя работающих;

- циклическое переключение насосов для обеспечения равномерного износа

- подключение к работе пиковых насосов при нехватке производительности

- защита двигателей от перегрева обмоток - PTC/WSK

- измерение температуры в шкафу / индикация перегрева

- работа с аналоговыми датчиками давления / перепада (4-20мA, 0-10В)

- релейные выходы на внешнее устройство сигнализации или сбора информации (SBM/SSM)

- дистанционное отключение

Дополнительные опции

- раздельная сигнализация работы насосов;

- раздельная сигнализация неисправности насосов;

- удаленная диспетчеризация прибора по протоколу MODBUS с использованием интерфейса RS-485

Оснащение

Ручка основного сетевого рубильника - осуществляет ручное

включение и выключение всего прибора.

Клавиатура - осуществляет программирование прибора,

переключение и выбор значений параметров системы («+» или

«-» - изменение параметра и его значения.; «Enter» - выбор

параметра или ввод нового значения; «Esc» - отмена нового

значения параметра и возврат к ранее установленному

значению или возврат к выбору параметра; «Esc» + «Enter» -

вход/выход в режим программирования.)

Цифровой индикатор - отображает информацию о параметрах

системы.

Клавиша и светодиод ручного режима работы системы -

переключает прибор между автоматическим и ручным

режимом работы системы. При включении ручного режима

мигает соответствующий светодиод.

Светодиоды обобщенного состояния системы:

- светодиод готовности системы к работе в автоматическом

режиме (SBM)

Светится - если хотя бы один из насосов готов к работе в

автоматическом режиме и работа системы не блокируется

внешним сигналом. При этом включается реле SBM.

- светодиод обобщенной аварии системы (SSM)

Светится - если обнаружена хотя бы одна неисправность

в системе, на цифровом индикаторе отображается ее код.

При этом включается реле SSM.

Рекомендуемые принадлежности (заказываются отдельно)

- Гибкие соединительные трубопроводы или компенсаторы

 - Приемный резервуар в качестве разделителя систем

 - Мембранный напорный бак

 - Резьбовые заглушки и резьбовые фланцы (для установок с резьбовым подключением коллектора)

Эксплуатационные параметры

Перекачиваемая жидкость: Вода 100 %

Температура перекачиваемой жидкости: 20,00 °C

Расход:

Напор:

Количество насосов: 2

Температура жидкости: 3...70 °C

Температура окружающей среды: 5...40 °C

Максимальное рабочее давление: 10 bar

Давление на входе: 0,6 MPa

Данные электродвигателя

Подключение к сети: 3~400V/50 Hz

Номинальная мощность электродвигателя:

Номинальный ток:

Номинальная частота вращения:

Класс нагревостойкости изоляции: F

Класс защиты электродвигателя: IP54

Класс защиты прибора управления: IP43

Материалы

Корпус насоса: 1.4301

Рабочее колесо: 1.4301

Вал: 1.4301

Уплотнение вала: BQ1E3GG

Материал уплотнения: EPDM

Материал системы трубопроводов: 1.4571

Установочные размеры

Патрубок на всас. стороне: R 2, PN 6

Патрубок на напорн. стороне: R 2, PN 10
