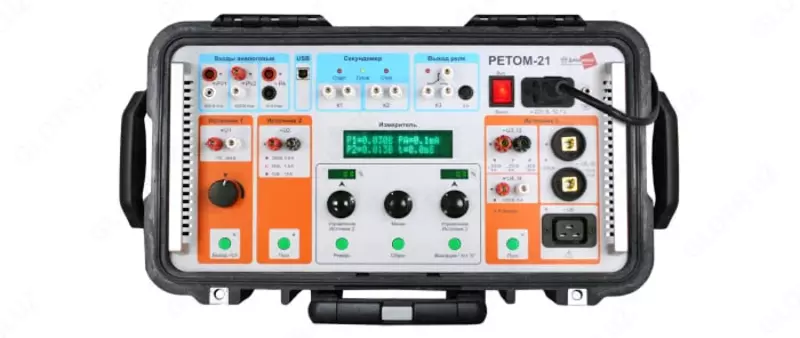

Устройство испытательное РЕТОМ-21

Устройство испытательное РЕТОМ-21

• Основные преимущества устройства испытательного Ретом-21:

  Испытательный прибор РЕТОМ-21 является базовым прибором испытательного комплекса для проверки первичного и вторичного электрооборудования. По сравнению со своим предшественником РЕТОМ-11М он обладает целым рядом существенных преимуществ:

  • увеличен максимальный выдаваемый ток до 800 А;
  • увеличено максимально выдаваемое напряжение до 500 В;
  • увеличены длительная и максимальная выдаваемая мощность до 2500 и 4500 ВА соответственно;
  • появилась возможность регулировки тока, частот, фазы (угла);
  • мультиметр позволяет измерять ток, частоту, фазу;
  • появился источник оперативного питания;
  • появилась возможность полноценной проверки трансформаторов тока и т.д.

  Благодаря этим преимуществам использование РЕТОМ-21 в качестве базового блока испытательного комплекса позволило расширить номенклатуру проверяемого оборудования.





• РЕТОМ-21 является сертифицированным средством измерения.

• Технические характеристики устройства испытательного Ретом-21:

  Источник 1. ВЫХОД «=U1». Регулируемое напряжение постоянного тока
  Параметр	Значение
  Диапазон регулирования напряжения, В	176 – 264
  Номинальная выходная мощность, Вт, не более	220
  Размах пульсаций напряжения при Uвых = 220 В и номинальной выходной мощности, %, не более	1
  Задержка включения выхода, с, не более	2
  Защита выходной цепи от короткого замыкания, перегрузки и внешнего напряжения	+
  Источник 2. ВЫХОД «~U2». Регулируемое напряжение переменного тока
  Параметр	Значение
  Диапазон работы, выбирается в меню	10	65		250
  Диапазоны регулирования выходного напряжения, В	0 – 10	0 – 65		0 – 250
  Сила выходного тока, А, не более	10	1,5		0,6
  Дискретность установки выходного напряжения, В, не более	0,01	0,08		0,3
  Выходная мощность, В·А, не более	100*	100*		150*
  Коэффициент нелинейных искажений, %, не более	1,0
  Диапазоны воспроизводимых частот, Гц	10 – 45	св. 45 – 55		св. 55 – 1000
  Дискретность изменения частоты, Гц, не более	0,5	0,001		0,5
  Диапазон изменения фазы, град.	0 – 359,9
  Дискретность изменения фазы, град., не более	0,5
  Пределы допускаемой абсолютной погрешности воспроизведения частоты в интервале от 45 до 55 Гц, Гц	±0,001
  Защита выходной цепи от короткого замыкания, перегрузки и внешнего напряжения	+
  Источник3. ВЫХОДЫ«~U3», «=U4», «~U5», «~U6».
  Параметр	Значение
  Защита выходной цепи автотрансформатора и входной цепи трансформатора источника – термопрерыватель: - номинальный ток, А	8
  Источник 3. ВЫХОД «~U3». Регулируемые переменный ток или напряжение
  Параметр	Значение
  Положение переключателя	"~ 500 В, 4 А"		"~ 250 В, 8 А"		"~ 50 А, 40 В"
  Диапазоны регулирования тока, А	0 – 8		0 – 16		0 – 100
  Диапазоны регулирования напряжения, В	11 – 500		5,5 – 250		0,9 – 40
  Защита выходной цепи – термопрерыватель: - номинальный ток, А	4,5		8		–
  Выходная мощность, B·A, не более: - номинальная - в течение 1 мин - в течение 5 с	2000 2500 3600
