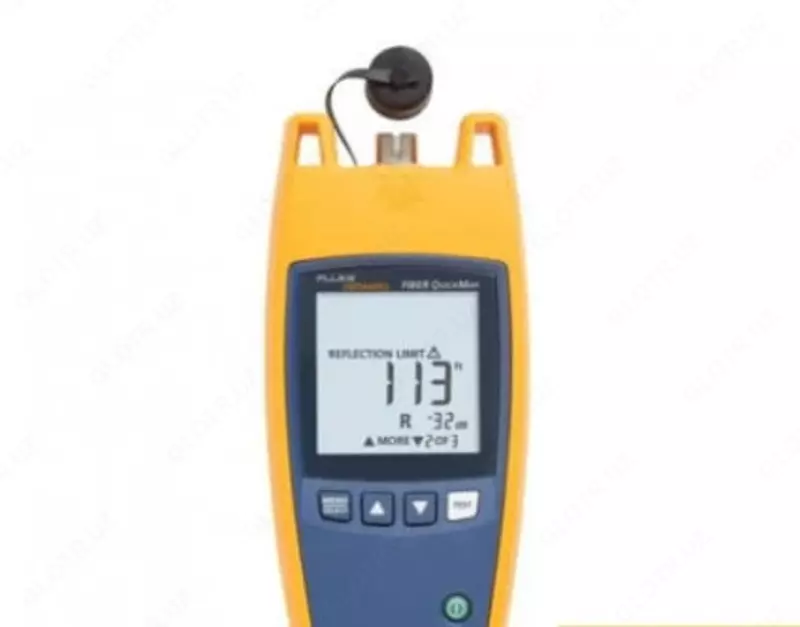

Устройство выявления неисправностей в многомодовых кабелях Fluke Networks Fiber QuickMap-100-M-VFL

Визуальные локаторы VFL хорошо работают с незащищенными участками оптоволокна рядом с коммутационными панелями, посвечивая неисправные соединения и разрывы. Они неэффективны при работе кабелями протяженностью более нескольких метров, или когда кабель невиден или недоступен, или когда свет лазера не может проникнуть под оболочку кабеля.

Оптические рефлектометры (OTDR) предоставляют графические данные и результаты анализа по всей длине кабеля — гораздо дальше зоны действия визуальных локаторов VFL, но такие рефлектометры могут быть дорогими и требовать для работы больше времени и навыков.

Fiber QuickMap заполняет пробел между визуальным локатором VFL и рефлектометром OTDR. Эти модели просты в обращении, подобно визуальному локатору VFL, и предоставляют информацию о расстоянии и мощности для точек с высоким уровнем потерь, разрывов и точки окончания оптоволокна. Они также определяют, является ли оптоволокно активным

Поиск неисправностей и определение расстояния до них в многомодовых кабелях

• Работает с многомодовым оптоволокном, 50/125 мкм и 62,5/125 мкм
• 850 нм выходная длина волны. Измерение до 4 921 футов (1 500 м) оптоволокна за считанные секунды
• Определение местоположения чрезмерных сгибов, сращиваний, дающих высокие потери, разрывов и загрязненных соединителей в многомодовом волокне
• Измерение и обнаружение сращиваний с высокими потерями
• Обнаружение точки окончания оптоволокна
• Поиск потенциальных источников интенсивного потока ошибочных битов, вызванного отражением от загрязненных или слабых соединений
• Выявление активных оптических сигналов перед началом процесса тестирования
• Быстрая настройка. Подключите волокно и нажмите кнопку «Test». Не требуется длительная настройка.
• Быстрое обнаружение проблем. Время тестирования — шесть секунд. Больше никакого поиска неисправностей вслепую, который может занимать несколько часов.
• Изменение показателя преломления (IOR) для повышения точности длины оптоволокна
• Хорошая видимость в темных областях. Дисплей с подсветкой автоматически выключается
• Съемный адаптер SC легко очищается
• Доступность дополнительных сменных адаптеров LC, ST и FT
• Продолжительный срок использования батарей; 1 500 тестов (обычно) от 2 батарей AA
• Прочная конструкция; проведены испытания на вибрацию и падение с высоты 1 м

Тестирование одной кнопкой

Готовое средство Fiber QuickMap можно немедленно использовать без пользовательской установки. Просто включите его, подключитесь к проверяемому многомодовому соединению и нажмите кнопку «TEST», чтобы обеспечить требуемую видимость канала для быстрого поиска неисправностей или проверки возможности соединения. Не нужно попросту тратить время на настройки, указание типов оптоволокна или его стандартов.

Шестисекундный поиск неисправностей

Одностороннее средство поиска неисправностей Fiber QuickMap сокращает время поиска неисправностей от нескольких часов до нескольких секунд. Среднее время проведения теста составляет в среднем шесть секунд, что быстро обеспечивает видимость и данные, необходимые для нахождения и устран
