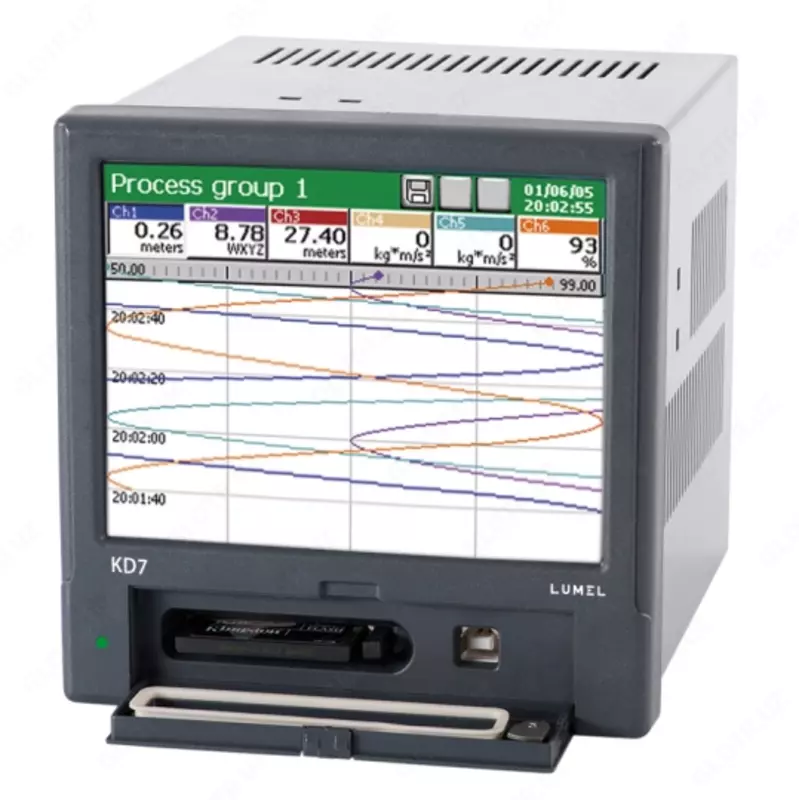

Устройство записи экрана с сертификатом FDA KD7

Регистратор KD7 применяется в качестве станции сбора данных в измерительных системах. Он находит применение для измерения, визуализации и контроля параметров технологических процессов в различных отраслях промышленности, например, в фармацевтике, пищевой, химической. Он также может использоваться как автономное измерительное и регистрирующее устройство. Регистратор KD7 соответствует положению 21 CFR Часть 11, положению об электронных записях и подписях, выпущенному Управлением по контролю за продуктами питания и лекарственными средствами (FDA).

• простое и интуитивно понятное обслуживание на основе графической Windows и сенсорной панели,
• В зависимости от потребностей пользователь может выбрать следующие интерфейсы связи: RS-232, RS-485 MODBUS Master и Slave, MODBUS Slave TCP/IP (НОВЫЙ), ETHERNET 10 Base-T, USB 1.1 Device,
• возможность обмена данными конфигурации между регистратором и ПК через интерфейс USB или карту CompactFlash,
• «HTTP-сервер» (WWW) позволяет осуществлять через WWW-браузер предварительный просмотр текущего состояния регистратора* и выборку
• математические функции,
• архивирование и визуализация данных измерений, передаваемых на KD7 с внешних устройств по RS-485 MODBUS или Ethernet.

ИЗМЕРИТЕЛЬНЫЕ ВХОДЫ и ВЫХОДЫ
В зависимости от исполнения KD7 имеет:

• 6 или 12 гальванически развязанных аналоговых измерительных каналов,
• 16 измерительных каналов для данных, передаваемых через интерфейсы связи,
• 16 или 32 сигнала тревоги и 8 или 16 цифровых входов,
• 4 или 8 аналоговых выходов.

ПРЕДСТАВЛЕНИЕ ДАННЫХ
Для иллюстрации хода процесса заказчик может выбрать множество форм представления данных:

• линейные, столбчатые тренды и круговые,
• цифровые и аналоговые индикаторы,
• статистика.
  Каждому каналу можно назначить настройки: цвет, имя, диапазон и вид представления.

АРХИВИРОВАНИЕ ДАННЫХ
Для архивирования данных регистратор KD7 имеет:

• сменная внешняя память (карта CompactFlash), от 16 МБ до 4 ГБ,
• Внутренняя память 6 МБ с поддержкой данных.

БЕЗОПАСНОСТЬ РАБОТЫ
Для обеспечения безопасности работы регистратора в сети каждому клиенту может быть назначен индивидуальный логин и пароль, а также настраиваемые права доступа к архивной памяти регистратора.

Программы ПК-ПРОГРАММЫ
KD7 SETUP, KD ARCHIVING, KD CHECK и KD CONNECT предназначены для обслуживания регистраторов KD7:

• Программа KD7 SETUP служит для настройки регистратора KD7,
• Программа KD ARCHIVING предназначена для сбора и архивирования, визуализации и распечатки данных, полученных с регистратора,
• Программа KD CONNECT предназначена для связи между ПК и регистратором KD7 через USB-соединение. Она позволяет получать архивные данные с регистратора, записывать и стирать данные на карте CF.

Для ознакомления с возможностями регистратора KD7 запустите демонстрационную версию ПО KD7 SETUP.
Она имитирует работу реального регистратора, а единственное отличие от полной версии программирования заключается в отсутствии возможности сохранения созданной конфигурации на карту CompactFlash или на диск компьютера.
