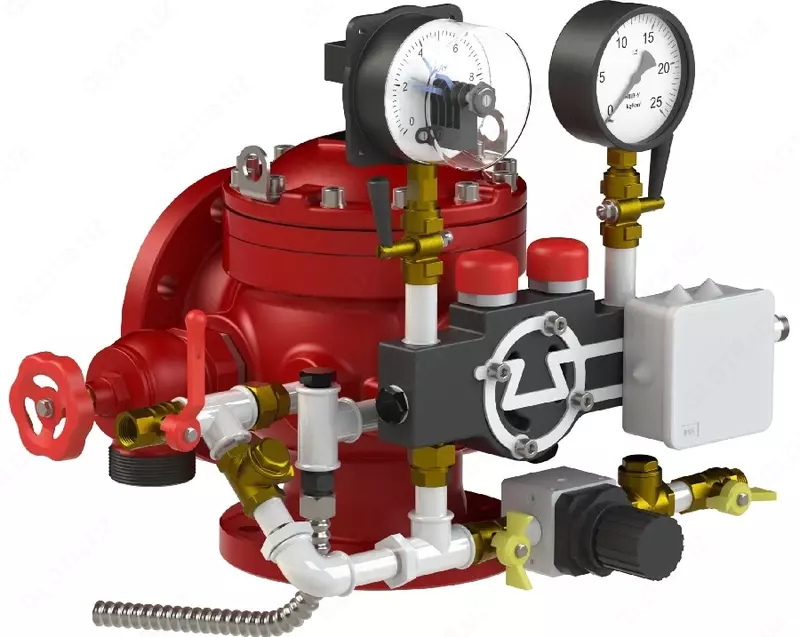

УУ-С150/1,6Вз-ВФ.О4 - Узел управления спринклерный воздушный (без акселератора)

                               УУ-С150/1,6Вз-ВФ.О4 - Узел управления спринклерный воздушный (без акселератора)

Узел управления спринклерный воздушный с номинальным диаметром DN  150 предназначен для работы в установках водяного и пенного пожаротушения, осуществляет подачу огнетушащей жидкости, выдает сигнал для формирования командного импульса на управление элементами пожарной автоматики (насосами, системой оповещения, отключением вентиляторов и технологического оборудования и др.), а также контролирует состояние и проверяет работоспособность указанных установок в процессе эксплуатации.

УУ соответствует климатическому исполнению О категории размещения 4 для
работы с нижним предельным значением температуры плюс 4 °С

Преимущества

Выпускаются в 2-х исполнениях:

• исполнение 00 – обычного исполнения (без акселератора);
• исполнение 01 – с акселератором. Акселератор позволяет сократить время срабатывания УУ до 1 сек. Также допускается замена акселератора на электроклапан;

Особенности:

• Выдача электросигнала для управления насосом и на пульт центрального наблюдения.
• Выдача сигнала о снижении давления ниже установленного уровня.
• Обслуживание УУ без необходимости демонтажа из системы пожаротушения.
• Компактность обвязки УУ.

Узлы управления спринклерные воздушные применяются на объектах, как с положительными, так и с отрицательными температурами.

Компрессор не входит в стандартную и дополнительную комплектацию.

Подбор характеристик компрессора осуществляется исходя из расчетных параметров секции и с учетом правил нормативной документации по проектированию СП 485.1311500.2020:

• инерционность установки – не более 180 с;
• заполнение секции АУП воздухом до рабочего давления – не более 1 часа.

Технические характеристики:

Рабочее гидравлическое давление (РР), МПа - 0,14-1,60

Рабочее пневматическое давление (РРП), МПа1)  - 0,20-0,60

Коэффициент потерь давления, ξУУ 2) - DN 150 - 0,4627×10

Время срабатывания, с, не более3)  - 2,0

Среднее время восстановления работоспособности, час, не более - 0,5

Рекомендуемая периодичность замены РТИ (с даты выпуска УУ), лет - 3

Назначенный срок службы, лет - 10

Габаритные размеры упаковки LxBxH, мм, не более

DN150 - 785x635x650

Масса УУ воздушного с упаковкой, кг, не более - 98,5

Примечания
1 Пневматическое давление подбирается из условия перепада рабочих давлений 5:1 (вода:воздух), но не менее Ррпmin . Превышение данного соотношения является условием срабатывания узла управления.
2 Потери давления в УУ РУУ, м вод. ст. определяются согласно СП 485.1311500.2020 по формуле
РУУ = ξУУ∙γ∙Q2, где ξУУ – коэффициент потерь давления; γ – плотность воды, кг/м3; Q – расчетный расход воды (раствор пенообразователя), м3/ч.
3 Время срабатывания УУ указано при минимальном давлении и минимальном расходе воды через УУ 0,45 дм/с согласно
методики испытаний по ГОСТ Р 51052. Фактическое время срабатывания зависит от объема секции и величины рабочего
давления спринклерной воздушной системы и определяется при испытаниях системы.

Комплект поставки

УУ поставляется в собранном виде, но имеет демонтированные комплектующие элементы, которые уложены отдельно.

УУ в сборе - 1

Трубка дренажная - 1 ( демонтирована)

Манометр МП3-У-2,5 МПа (25 кгс/см2) - 1 (демонтирован, в потреб. упаковке, доп. зам. на аналог)

Манометр ДМ 2010-1 МПа (10 кгс/см2) - 1 (демонтирован, в потреб. упаковке, доп. зам. на аналог)

Сигнализатор давления СДУ-М - 2 (демонтированы, в потреб. упаковке)

Гибкая подводка с приварной муфтой - 1 (демонтированы)
