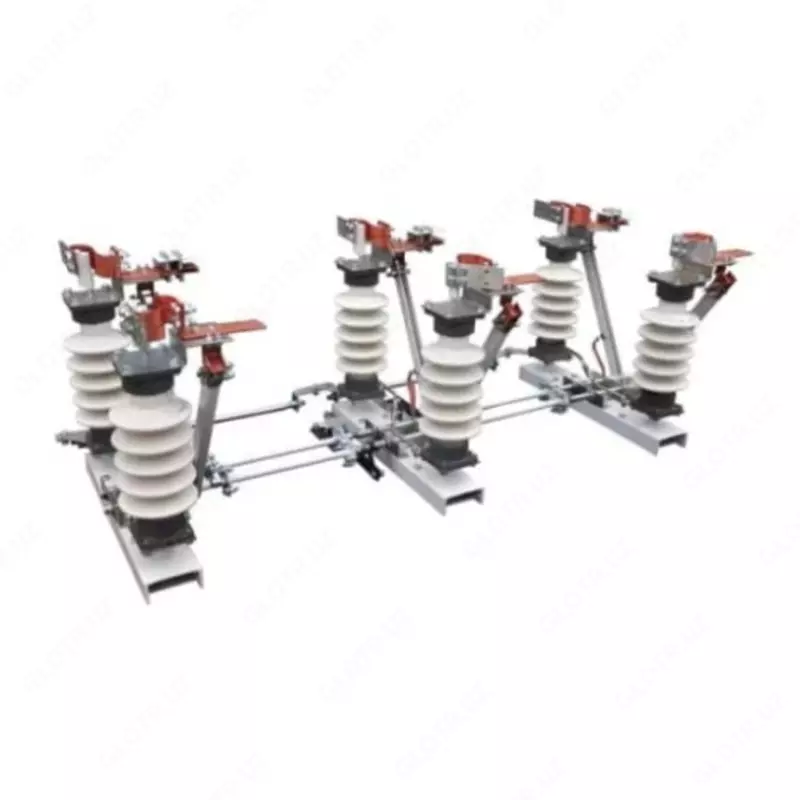

1 z.n.li RDZ 1-35/1000 3P tipidagi ajratgich.

RDZ tipidagi ajratgichlar 35 kVgacha bo'lgan kuchlanish ostida elektr zanjirining o'chirilgan qismlarini yoqish va o'chirish, shuningdek ajratgichlar bilan uzviy bog'liq bo'lgan topraklama o'tkazgichlari yordamida ajratilgan qismlarni erga ulash uchun mo'ljallangan. Ajratgichlar bitta kutupli, ikki kutupli va uch kutupli versiyalarda mavjud. Drayv ulangan qutb etakchi qutb hisoblanadi.  Drayvlar ajratgichlarni ishlatish uchun mo'ljallangan. Asosiy kontaktlarning zanglashiga olib keladigan vallar va topraklama pallasida aylanishi PR-2B yoki PRG drayverlari yordamida qo'lda amalga oshiriladi. Ikki kutupli va uch kutupli ajratgichlar uchun qolgan qutblar haydaladi. Etakchi qutbni qo'zg'aysan bilan va etakchi qutbni boshqariladiganlar bilan ulash iste'molchi tomonidan ajratgichni foydalanishga tayyorlashda amalga oshiriladi. Elektr izolyatsiyasining mustahkamligi GOST 1516.3-96 bo'yicha 35 kV kuchlanish sinfidagi ajratgichlar uchun talablarga javob beradi. Chinni izolyatorlardagi ketma-ket ajratgichlarning tashqi izolyatsiyasining oqish masofasi: - ifloslanish darajasi I bo'yicha izolyatsiya bilan - kamida 70 sm; - II darajali ifloslanish uchun izolyatsiya bilan - kamida 105 sm.

Foydalanish shartlari:

Ajratgichlar quyidagi sharoitlarda ishlashga mo'ljallangan: - dengiz sathidan 1000 m gacha balandlikda;

- atrof-muhit harorati minus 60 dan plyus 40 ° C gacha;

- ortiqcha 15 °C haroratda o'rtacha yillik nisbiy namlik 80%;

- muz bo'lmaganda maksimal shamol bosimi 700 Pa (34 m/s shamol tezligiga to'g'ri keladi);

- sirtlarda qalinligi 10 mm gacha bo'lgan muz qobig'i paydo bo'lganda, maksimal shamol bosimi 140 Pa (shamol tezligi 15 m / s ga to'g'ri keladi).

Bir qutbning terminallaridagi maksimal umumiy mexanik yuk (ulangan simlardan, shamol yuklari va muz shakllanishini hisobga olgan holda) terminallar bo'ylab teng taqsimlangan holda 500 N ni tashkil qiladi.

Ajratgichlar kuchli tebranish, tebranish yoki zarba ostida foydalanish uchun mo'ljallanmagan.

RDZ belgisining tuzilishi

P - ajratgich

D - har bir qutbga ikkita qo'llab-quvvatlovchi-aylanuvchi izolyator

Z - topraklama o'tkazgich bilan

1 - har bir qutb uchun topraklama o'tkazgichlari soni

35 – nominal kuchlanish, kV

I, II - GOST 9920 - 89 bo'yicha ifloslanish darajasi

1000 - nominal oqim

UHL1 - GOST 15150 - 69 bo'yicha iqlimiy versiya va joylashtirish toifasi

Bir kutupli, ikki kutupli va uch qutbli - qutblar soni

RDZ ajratgichining asosiy texnik parametrlari:

Turi - ajratgich

Ajratgich turi - ikki ustunli

Nominal kuchlanish, kV - 35

Eng yuqori ish kuchlanishi, kV - 40,5

Nominal oqim, A - 1000

Nominal chastota, Hz - 50

Nominal qisqa muddatli qarshilik oqimi (issiqlik oqimi), kA - 20

Nominal qisqa muddatli qarshilik oqimining eng yuqori cho'qqisi (elektrodinamik qarshilik oqimi), kA -50

Asosiy sxema uchun 3 s oqim vaqti bilan, topraklama pallasida 1 s
