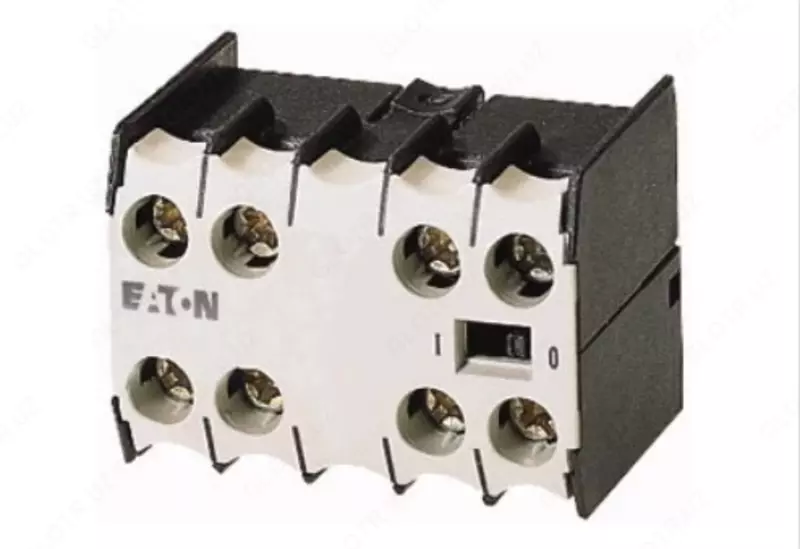

11DILEM Yordamchi kontakt bloki 2 ta qutb, 1NO+1NC, vintli terminallar

Texnik xususiyatlari
Umumiy ma'lumot
Standartlar va qoidalar IEC/EN 60947, VDE 0660, UL, CSA
Mexanik ishlash muddati AC ishlashi joriy [Kommutatsiya] 10 x 106
Mexanik ishlash muddati DC kuchlanishni boshqarish [Kommutatsiya] 20 x 106
Komponentning xizmat muddati Ue = 240 VAC-15 [Kommutatsiya] 0,2 x 106
Ue = 240 VDC da komponentning ishlash muddati. oqim (DC)L/R = 50 ms: Ie = 0,5 A da ketma-ket 2 ta kontakt [Kommutatsiya] 0,15 x 106
Maksimal kommutatsiya chastotasi [Switchings/s] 9000
Iqlimga chidamlilik Nam issiqlik, doimiy, IEC 60068-2-78 ga muvofiq Nam issiqlik, siklik, IEC 60068-2-30 ga muvofiq
Atrof-muhit harorati ochiq -25 - +50 °C
Kapsül korpusidagi atrof-muhit harorati - 25 - 40 ° C
Atrof-muhit harorati Atrof-muhit harorati, saqlash - 40 - 80 ° S
O'rnatish pozitsiyasi A1/A2 terminallari bo'lgan vertikaldan tashqari har qanday o'rnatish pozitsiyasi mos keladi
Zarba qarshiligi (IEC/EN 60068-2-27) Yarim sinus puls 10 ms yordamchi kontakt modulli asosiy qurilma YOʻQ kontakt 10 g
Zarba qarshiligi (IEC/EN 60068-2-27)Yarim sinus puls 10 ms yordamchi kontakt modulli asosiy qurilma 8 g NC kontaktlari
Himoya klassi IP20
Vertikal lateral nazorat uchun teginish himoyasi (EN 50274) barmoqlar va orqa teginish qo'llarining teginishidan himoya qiladi
Og'irligi 0,03 kg
Ulanish kesimlari Vintli terminallar qattiq 1 x (0,75–2,5)2 x (0,75–2,5) mm2
Ulanish kesmalari Vintli terminallar so'nggi ushlagichli nozik sim 1 x (0,75 - 1,5) 2 x (0,75 - 1,5) mm2
Bog'lanish ko'ndalang kesimlari Vintli terminallar Qattiq yoki torli Yagona 18-14/Ikki 18-14 AWG
Ko'ndalang kesimlar Vintli terminallar Birlashtiruvchi vint M3.5
O'zaro bog'lanishlar Vintli terminallarPozidriv tornavida 2 o'lchamli
O'zaro bog'lanishlar Vintli terminallar Standart tornavida 0,8 x 5,51 x 6 mm
Ulanish kesimlari Vintli terminallar maks. boshlang'ich moment 1,2 Nm
