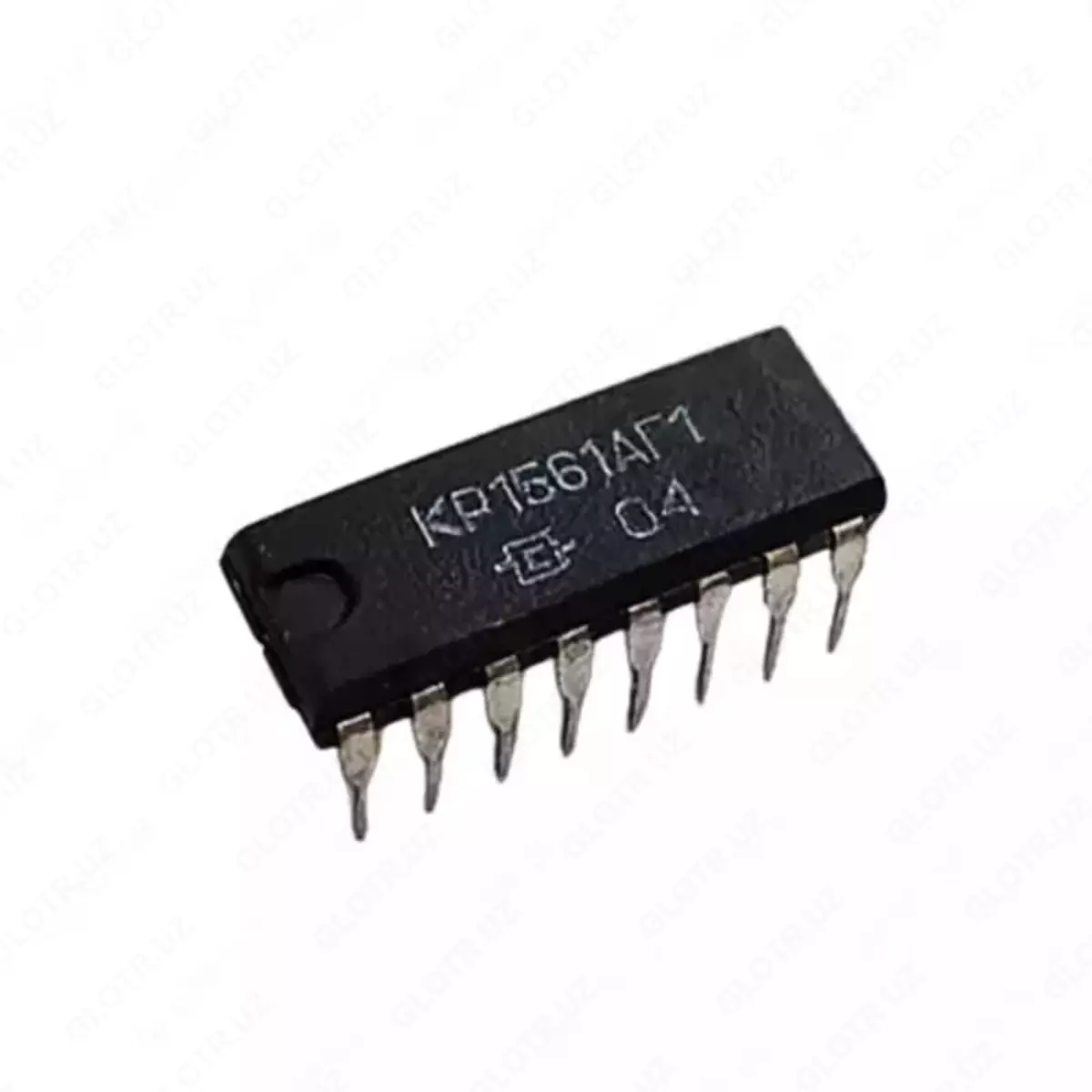

1561AG1 mikrosxemasi (1140138-modda)
Sotuvda mavjud Kod: P-11348421561АГ1 mikrosxemasi ikki monostabil multivibratorli komponent bo‘lib, elektron sxemalarda barqaror impulslar yaratish uchun mo‘ljallangan. U avtomatlashtirish tizimlari, raqamli elektronika va signal vaqtini aniqlik bilan boshqarish talab etiladigan qurilmalarda keng qo‘llaniladi.
Mikrosxemada 16 ta pin mavjud, har biri o‘z vazifasini bajaradi. 1, 8 va 15-pinalar umumiy bo‘lib, yerga yoki quvvat manbaiga ulanadi. 2 va 14-pinalar impuls davomiyligini sozlash uchun javob beradi; ularga rezistor va kondensator ulanib, signallar vaqtini dastur talablari bo‘yicha sozlash mumkin.
3 va 13-pinalar — "0 o‘rnatish" kirishlari bo‘lib, past darajadagi signal berilganda multivibratorlarning boshlang‘ich holatini belgilaydi. 4, 5, 11 va 12-pinalar multivibratorlarni signallar oldi yoki pasayishi bilan ishga tushirish uchun mo‘ljallangan. 6, 9 va 10-pinalar to‘g‘ridan-to‘g‘ri va teskari chiqish signallarini ta’minlaydi va tizimning boshqa komponentlariga ulanishi mumkin.
Mikrosxema 3–18 V quvvat diapazonini qo‘llab-quvvatlaydi. Past darajadagi chiqish kuchlanishi Vcc=5 V va kirish=0 da <0,05 V, yuqori darajasi esa >4,95 V. Ishonchlilik, barqarorlik va sozlash moslashuvchanligi 1561АГ1 ni turli elektron ilovalar uchun ideal qiladi.
Afzalliklari
Barqaror impulslar yaratish imkoniyati
Impuls davomiyligini tashqi rezistor va kondensator orqali sozlash
Ikki mustaqil monostabil multivibrator
3–18 V keng ish kuchlanish oralig‘i
To‘g‘ridan-to‘g‘ri va teskari signal chiqishlari bilan moslashuvchan ulanish
Texnik xususiyatlari
| Parametr | Qiymati |
|---|---|
| Turi | Ikki monostabil multivibrator |
| Pinlar soni | 16 |
| Quvvatlanish kuchlanishi | 3–18 V |
| Chiqish kuchlanishi past | <0,05 V Vcc=5 V, kirish=0 |
| Chiqish kuchlanishi yuqori | >4,95 V Vcc=5 V, kirish=0 |
| O‘rnatish kirishlari | 3, 13 |
| Ishga tushirish kirishlari | 4, 5, 11, 12 |
| Chiqishlar | 6, 9, 10 |
| Qo‘llanishi | Barqaror impulslar yaratish, raqamli elektronika, avtomatlashtirish tizimlari |
5 tez-tez so‘raladigan savollar
-
1561АГ1 mikrosxemasi nima uchun mo‘ljallangan?
Impuls davomiyligini boshqarish bilan barqaror impulslar yaratish uchun -
Mikrosxemada nechta multivibrator bor?
Ikki mustaqil monostabil multivibrator -
Impuls davomiyligi qanday sozlanadi?
2 va 14-pinalarga ulanadigan tashqi rezistor va kondensator yordamida -
Ishlash kuchlanishi diapazoni qancha?
3 dan 18 V gacha -
To‘g‘ridan-to‘g‘ri va teskari chiqish signallarini qaysi pinlar ta’minlaydi?
6, 9 va 10-pinalar
