2 qatlamli PVX plastik tom (черепица) ishlab chiqarish liniyasi
Sotuvda mavjud Kod: P-10732361-Loyiha haqida
Xomashyo: PVX kukuni, CaCO3, CPE, PE-WAX, Stearik kislota, Murakkab stabilizator, ACR, kerosin, ASA materiali
Yakuniy mahsulot tavsifi: Kengligi: 1040 mm; Qalinligi: odatda 2,0-3,5 mm
Ishlab chiqarish quvvati: 300-350 kg/soat
Markaziy balandlik: 1000-1050mm

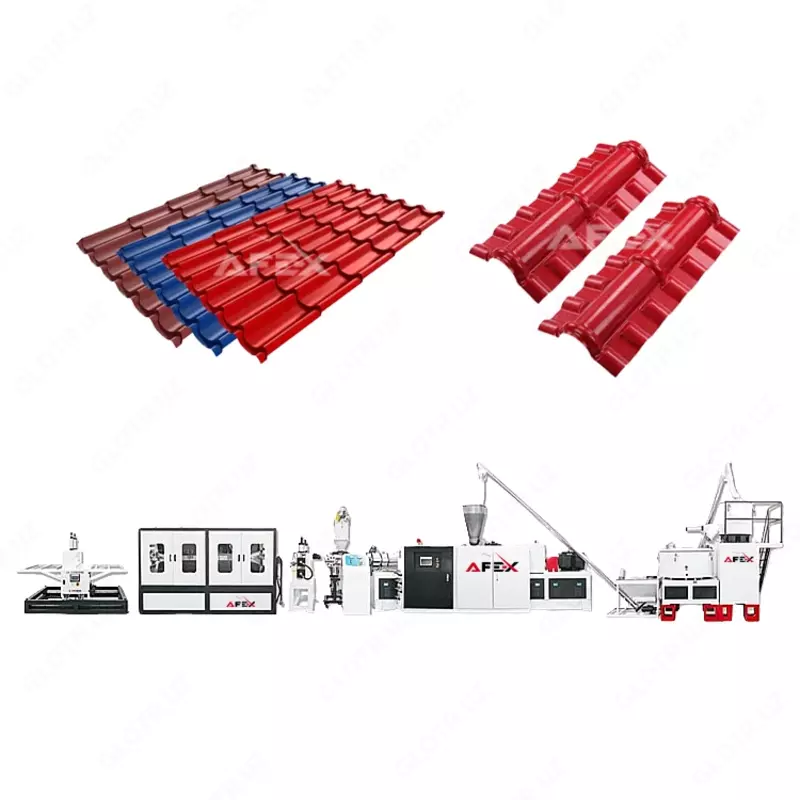

2-Yakuniy mahsulot rasmi
- Plastik PVX+ASA tom uchun panel
- Tom tema qismini yopish akssesuari
3-Ishlash uchun sharoit tavsifi (mijoz tomonidan taqdim etiladi)
| Ombor / ustaxona | Liniya o’lchami: 25m (Uzunlik) × 3,5 m (kenglik) × 3,5 m (Balandlik) .
Poydevorlarni qurish, qurilish ishlari, tuproq ishlari va devor ishlari. Kranlar, pogruzchiklar yoki boshqa yuk ko’tarish uskunalarini taqdim etish; O’rnatish uchun materiallar va asboblar.
|
| Harorat / namlik | 0-35°C/≤95% |
| Quvvat manbai | 3 fazali, 380V, 50 Hz |
| Sim/kabel/suv shlangi | Elektr ta’minotidan ushbu ishlab chiqarish liniyasining boshqaruv kabinasiga simlar/kabellar.
Boshqaruv kabinetidan har bir mashinagacha bo’lgan barcha elektr kabellari. Suv shlangi: mashinalar va hovuzlarga suv etkazib berish.
|
| Sovutish suvi | Fosfor, oltingugurt, temir va boshqalar kabi erigan yoki to’xtatilgan minerallarsiz.
Kirish harorati T1: maks. 15°C; Chiqib ketish harorati T2: T2=T1+5°C; Qattiqlik: 5-8 odH; Teskari oqim: bosimsiz |
| Kopmressor | 7.5KW (0.6-0.8Mpa) |
4-Energiya iste’moli
Transformator: 250 KW dan yuqori
Sovutish suvi: ≤20°C, ≥0,3Mpa, 5-6ton/soat
Siqilgan havo: 0.3m3/min, >0.6Mpa
Xodimlar soni: 3-5 kishi / smena (24 soat 2 smena kerak)
5-Liniya tarkibidagi uskunalar
Shnekli yuklagich
SJZ 80/156 konusli ikki vintli ekstruder
Qolip qismi
Naqsh bosish vali
Haroratni nazorat qilish kontrolleri
Shakl berish uskunasi
PLC boshqaruvli kesish uskunasi
Yig’ish stoli
Zanjirli konveyerli pech
Tom tepasini yopish uchun akssesuar shakllantirish uskunasi
Tom tepasini yopish uchun akssesuarlar qoliplari
Shnekli yuklagich (mikser uchun)
Maxsus mikser
6-Uskunalar texnik xususiyatlari
Shnekli yuklagich
| Nominal uzatish quvvati | 500kg / soat |
| Kuchlanish | 380V |
| Motor quvvati | 2.2 KW |
| Truba diametri | φ 102mm |
| Materiali | SUS 304 |
SJZ 80/156 konusli ikki vintli (shnek) ekstruder
| Vint (Shnek) |
| Diametri: Diametri konusning 80/ 156 mm
Miqdori: 2 ta to’plam To’r shakli: konus to’r Aylanish tezligi: 1-36,9 r/min Vintning aylanish yo’nalishi: soatga teskari yo’nalishda tashqariga Xususiyatlari: 38CrMoAlA temperleme, nitridlash, sirt qoplamasi qattiq ishlov berish, HV950 va undan yuqori quvvat, juda aşınmaya bardoshli; Vintli tutqich 180 darajali ikki tekis kalitni taqsimlaydi, bir xil va ishonchli ish momentini qabul qiladi. |
| Barrel |
| Isitish usuli: quyma alyuminiy qarshilik isitish halqasi
Isitish zonalari: 5 zona Isitish quvvati: 24 kVt Harorat oralig’i: 50-300 ° C Sovutish quvvati va zonalari: 0.37kw × 4 to’plam Sovutish usuli: haroratni o’lchash moslamasi, ventilyatorli sovutish Xususiyatlari: Barrel qo’sh qotishma materialdan ishlab chiqariladi, qattiqlik bilan ishlov beriladi, karburizatsiyalanadi, qattiqligi HV950 gacha. Ichki yuzasi qattiq xrom bilan qoplangan va sayqallangan. |
| Drayv tizimi |
| Dvigatel quvvati: 75KW
Ish usuli: o’zgaruvchan tok dvigateli, elastik ulash aloqasi Reduktor: DELIN uzatma qutisi Asosiy haydovchi dvigatelining disk raskadrovka rejimi: Chastotani boshqarish Xususiyatlari: Uzatma qutisi egiluvchan temir va 20CrMnTi dan azotlangan, tish silliqlash va boshqa jarayonlar bilan ishlab chiqariladi. Qutidagi barcha podshipniklar uzoq xizmat muddati, yuqori quvvat va sirt qattiqligi bilan mashhur xalqaro brendlardan foydalanilgan |
| Vixlop tizimi |
| Motor quvvati: 3 KW |
| Oziqlantirish tizimi |
| Ish usuli: Ikki vintni oziqlantirish, avtomatik va miqdoriy
Aylanish tezligi: 0-63r/min Dvigatel quvvati: 1,5 kVt Xususiyatlari: Oziqlantiruvchi zanglamaydigan po’latdan yasalgan bo’lib, bir xil va aniq miqdoriy oziqlantirishda bitta vintli oziqlantiruvchiga qaraganda yaxshiroq ishlaydi. |
| Elektr tizim |
| Kontaktor: Schneider
Vkluchatel: CHINT Inverter: ABB PLC boshqaruv tizimi |
Qolip qismi
| Qolip turi | Bir tekkis zarydad |
| Materiali | 5CrNiMo po’latdan isitiladigan, sirt jilolangan, ichki va tashqi elektrolizlangan ishlov berilgan, qolip boshi yuzasining xrom qatlami qalinligi: 0,04-0,05 mm. |
| Isitish turi | Isistish sterjni yordamida, similar yopiq holatda |
| Samarali kengligi | 1300 mm |
| Sozlash diapazoni | 1-4 mm |
| Isitish zonalari | 7 zona |
| Isitish quvati | 3.5 kw dan x 7 zona |
Naqsh bosish vali
| Ishlash tezligi | 1-5 metr/daq. |
| Boshqaruv motori | 1.5 kw x 2 to’plam |
| Rolik (val) o’lchami | φ295mm×1300mm |
| Yuqori rolik – bo’rttirma rolik, pastki rolik – teskari rolik.
Rolikli sirtni qattiq xrom qoplama bilan ishlov berilgan (chuqurlik 0,10-0,15) |
|
| Boshqaruv tizimi | ABB inverter |
| Rolikda spiral yuguruvchi ishlatiladi va butun sirt harorati bir xil bo’lib, mahsulotlarning naqsh bosish sifatini ta’minlaydi. | |
| Yuqori va pastki tsilindrni sinxronlashtirishni ta’minlash uchun mos ravishda yuqori va pastki roliklar ikkita motor bilan boshqariladi. | |
Haroratni nazorat qilish kontrolleri (val uchun)
| Turi | Yog’ bilan qizdiruvchi |
| Yuqori haroratli nasos | 0,75 Kw x 2 |
| Elektr isitgich quvvati | ≥ 9 Kw x 2 |
| Elektromagnit klapani | Mashxur sifatli brend |
Shakl berish uskunasi
| Modul sifati: 64 dona (32 juft) odatda
Materiallar: alyuminiy qotishmasi Ekstruziya liniyasi tezligi: 0-3m / min Maksimal tashish quvvati: 50KN Haydovchi Dvigatel quvvati: 2,2 kVt ABB chastota inverteri boshqaruvi Sovutish rejimi: Ventilyatorli sovutish, 0,55Kwx8 to’plam Tashqi ulanish gaz manbasining chiqish miqdori: 0,67m3 / min Chiqish bosimi: 0,7MPa Oldinga va orqaga siljish oralig’i: ± 750 mm Harakatlanuvchi vosita quvvati: 0,37 kVt Shakl berish uskunasi himoya qobig’i, xavfsizligi va chiroyli ko’rinishi bilan yaratilgan. Alyuminiy shakl berish moduli yuqori sifatli alyuminiy qotishma materiallaridan tayyorlangan, qayta ishlash markazida bir martalik ishlov berish, ko’p qirrali, kuchli almashinuv. 40Gr materialdan foydalanadigan, sirtini so’ndirish va qora ishlov berish bilan ishlaydigan haydovchi moduli rafi yuqori kuch va qattiqlikka ega. Transmissiya tizimi sinxron qo’zg’alishning ikkala tomonidagi moduldagi turbinali reduktorga bir juft chap va o’ng qo’lni ishlatadi, uzatish balansi, ishonchli, qulay. Butun chiziq dvigatel tomonidan boshqariladi, oldinga va orqaga yuradi. Shtamp to’plami ichida havo sovutish moslamasi mavjud bo’lib, u modulning orqa qismini to’g’ridan-to’g’ri va samarali sovutadi. Yuqori va pastki modullarning masofasi to’lqin shaklining to’liqligini sozlash uchun qo’lda sozlanishi mumkin. |
| Plitka ustidagi ASA qatlamini tayyorlash uchun ASA plyonkali laminat
Ikki dona roliklar: biri ishlash uchun, ikkinchisi tayyorlash uchun Tugmali boshqaruv paneli bilan johozlangan Ramka, tutqich va zinapoyalar bilan johozlangan. Bu ishchilar uchun plyonkali rolikni almashtirish uchun qulay va ishchilarning xavfsizligini ta’minlaydi. |
