35 kV uchun LK70/35 polimer izolyatorlari, sterjen tipidagi osma (1307871-modda)

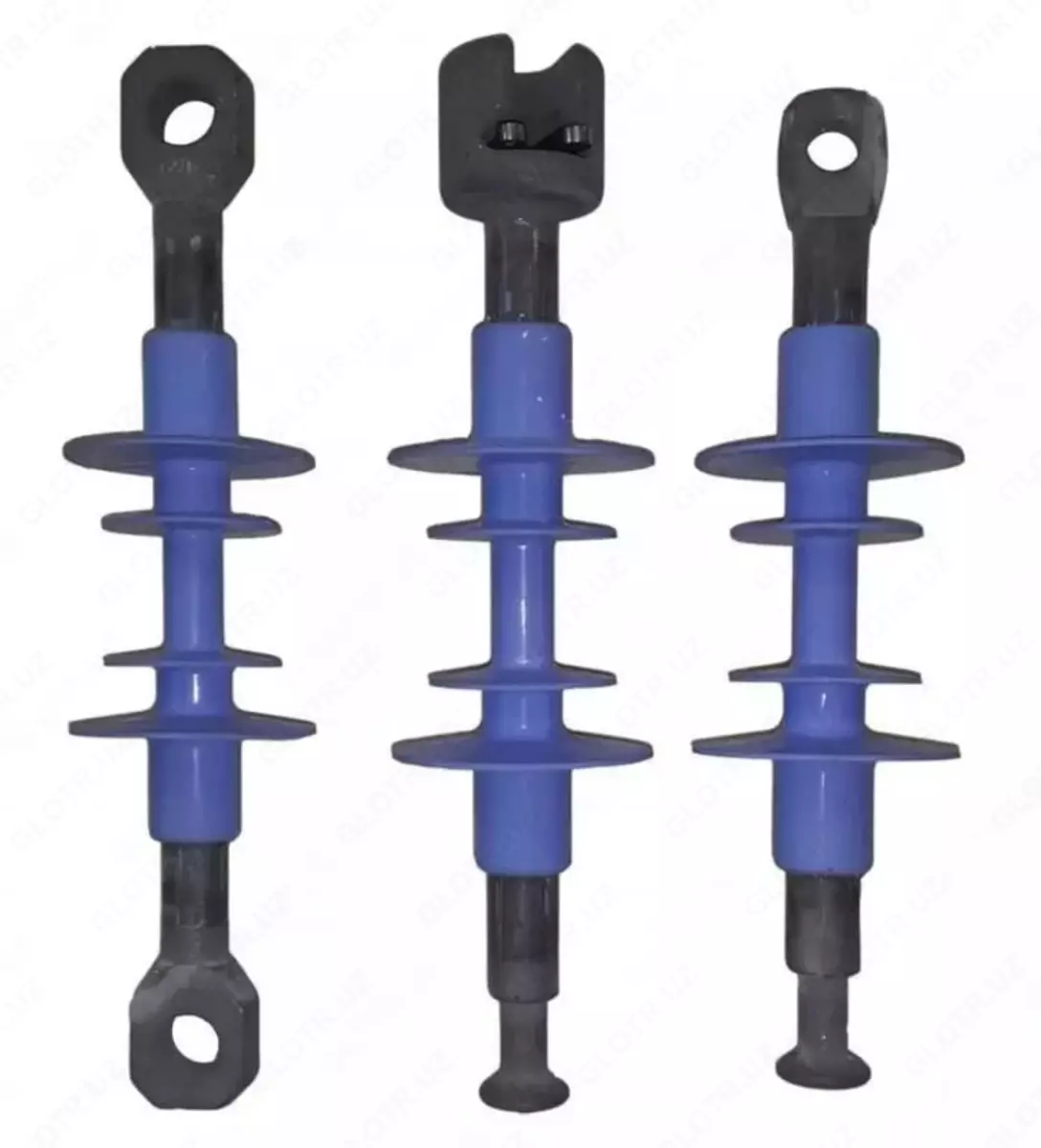

LK 70/35 polimer liniyali shtirli izolyatorlari kremniyorganik polimerdan tayyorlangan bir bo‘lakdan yasalgan izolyator bo‘lib, 35 kV (maks. 40,5 kV) kuchlanishli havo elektr uzatish liniyalarida ishlash uchun mo‘ljallangan. Ular GOST 28856 talablariga muvofiq ishlab chiqariladi va LK 70/35‑III‑SP, ‑GP, ‑GS, ‑SS modifikatsiyalarida mavjud bo‘lib, har bir turli iqlim va ifloslanish sharoitlariga moslashtirilgan.

Mexanik egilishga chidamlilik 70 kN bo‘lib, simlar va chaqmoqdan himoya kabellarini xavfsiz ushlab turadi. Qurilish uzunligi 595–626 mm (modifikatsiyaga qarab), izolyatsion oraliq 410–441 mm. Oqish yo‘li uzunligi 1160–1280 mm, bu ifloslanishga chidamlilikni ta’minlaydi. Elektrik mustahkamligi: sanoat chastotasi qarshiligi quruq — 160 kV, yomg‘ir ostida — 130 kV, chaqmoq impulsi — 260 kV.

Izolyatorning asosi mustahkamlangan shaffof plastmassadan tayyorlangan shtir bo‘lib, u gidrofobik va trekingga chidamli kremniyorganik qoplama bilan qoplangan. Bu tok yo‘llarining hosil bo‘lishining oldini oladi. Material shisha yoki farfordan engilroq va zarbaga chidamli. Metallizatsiyalangan uchlari issiq tsinklash orqali himoyalangan, qoplama qalinligi 80 mkm gacha, bu esa tashqi qoplama shikastlangan taqdirda ham yuqori korroziyaga chidamlilikni ta’minlaydi.

LK 70/35 izolyatorlari ham qo‘llab-quvvatlovchi, ham tortish osmalarida ishlatiladi, GOST 9920 bo‘yicha I–IV ifloslanish zonalariga mos keladi, va −60…+50 °C haroratda ishlashga yaroqlidir. O‘rnatish standart montaj elementlari orqali amalga oshiriladi (SP, GP, GS, SS uchlari).

LK 70/35 polimer izolyatorlari — zamonaviy, engil, ishonchli va yuqori samarali variant bo‘lib, 35 kV LЭP uchun konstruksiyalar og‘irligini kamaytiradi, transport va montajni soddalashtiradi hamda uzoq xizmat qilish va agressiv sharoitlarga chidamlilikni ta’minlaydi.

Afzalliklari

• 70 kN mexanik mustahkamlik
• Ifloslanishga chidamli izolyatsiya
• Gidrofobik va trekingga chidamli qoplama
• Yengil konstruktsiya, oson montaj
• Korroziyaga chidamli metall uchlar
• −60…+50 °C haroratda ishlash

Texnik xususiyatlari

Ko‘p beriladigan savollar

1. LK 70/35 izolyatorlari qayerda ishlatiladi?
   35 kV havo elektr uzatish liniyalarida, qo‘llab-quvvatlovchi va tortish osmalarida ishlatiladi.

2. Izolyator materiali qanday?
   Asosiy material — mustahkamlangan shaffof plastik, kremniyorganik qoplama bilan.

3. Mexanik mustahkamlik qancha?
   Egilishga chidamlilik 70 kN.

4. Izolyatorni og‘ir iqlim sharoitida ishlatish mumkinmi?
   Ha, −60…+50 °C va ifloslanishga chidamli.

5. Uchlar qanday himoyalangan?
   Metall uchlar issiq tsinklash bilan qoplangan, qoplama qalinligi 80 mkm.
