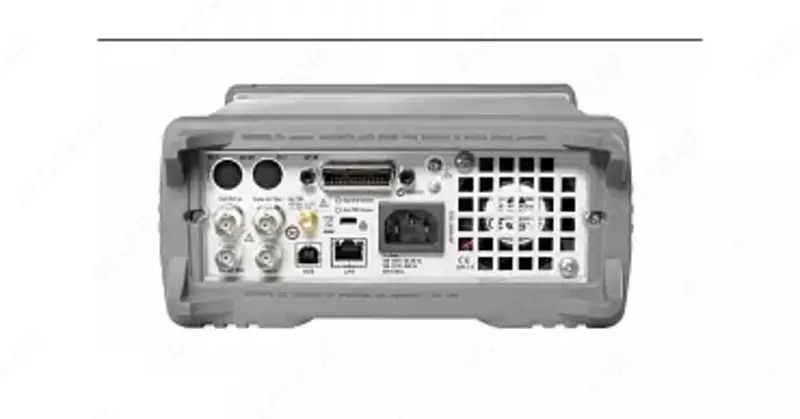

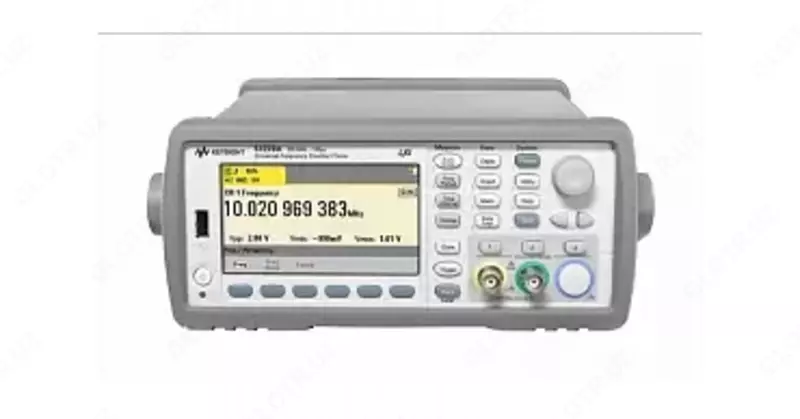

53220A - Universal chastota o'lchagich / taymer

Texnik xususiyatlari 53220A
Parametrlar

Ma'nolari

Kirishlar

Standart kanallar (variant 201 orqa panelga parallel kirishlarni qo'shadi)

1-kanal va 2-kanal: 0 dan 350 MGts gacha

Empedans, kirish ulanishi

1 MŌ ±1,5% yoki 50 Ō ±1,5% 25 pF dan kam, tanlash mumkin; yopiq yoki ochiq kirish, ixtiyoriy

Kirish darajasi diapazoni

±5V (±50V) to'liq o'lchov chegaralari; Kirishda 10:1 prob bilan ±500V

Kirish hodisasi uchun chegara darajasi

± 5 V (± 50 V) 2,5 mV (25 mV) bosqichlarda

Sezuvchanlik

0 dan 100 MGts gacha: 20 mV (ampl.); 100 MGts dan yuqori: 40 mV (ampl.)

Qo'shimcha mikroto'lqinli kanal - Old panel N turi ulagichi (variant 203 kirish ulagichini orqa panelga o'tkazadi, SMA ayol)

3-kanal (ixtiyoriy)

Chastota diapazoni

Variant 106: 100 MGts dan 6 gigagertsgacha yoki Variant 115: 300 MGts dan 15 gigagertsgacha

Darajali diapazon

Variant 106: Avtomatik sozlash +19dBm maks. (2 V RMS); Variant 115: Avtomatik sozlash +13dBm maks. (RMSda 1 ta)

Sezuvchanlik

6 gigagertsli (variant 106): -27 dBm (10 mV RMSS);
15 gigagertsli (variant 115): 0,3 dan 2 gigagertsgacha: -23 dBm; 2 dan 13 gigagertsgacha: -26 dBm; 13 dan 15 gigagertsgacha: -21 dBm

O'lchov qobiliyatlari

Chastotani aniqlash

12 bit/s

Vaqt oralig'i o'lchamlari

100 ps

O'lchov turlari

Chastota, davr, chastota nisbati, kirish kuchlanishi: max/min/peak, vaqt oralig'i, bitta davr, davomiylik. pulsning davomiyligi old/kesish, koeffitsient. to'ldirish, bosqich, hodisalar soni yig'indisi

Mikroto'lqinli puls/paket o'lchovi (variant 150)

Mavjud emas

Strobe xususiyatlari

Strobni sozlash (vaqtni hisoblash)

Vaqt bo'yicha, tashqi, rivojlangan (strobe start,
strob/sozlashning oxiri va ushlab turish vaqti yoki hodisaga asoslangan)

Strobe (hisoblash) vaqti (qadam)

100 mks dan 1000 s gacha (10 mks)

Kengaytirilgan

Manba: ichki/tashqi/ishlatilmaydigan kirish kanali
Differentsial: ijobiy/salbiy; kechikishni sozlash
va saqlash: vaqt yoki hodisalar soni bo'yicha (tomchilar)
strobning boshlanishi va oxirini ushlab turing

Ishga tushirish xususiyatlari

Manba

Avtobusda ichki, tashqi, qo'lda

Har bir ishga tushirish soni va namunalar soni

1 dan 1 000 000 gacha

Kechiktirilgan ishga tushirish

1 mks qadam bilan 0 dan 3600 s gacha

Matematik funktsiyalar, xotira, tezlik xarakteristikalari

Tezlik xususiyatlari

Yagona o'lchovlar: 400 tagacha hisoblash / s; Blokni o'qish: 66500 tagacha hisoblash; maks. Natijalarni ichki xotiraga o'tkazishda o'lchovlar soni: 75 000 namuna / s (chastota), 90 000 namuna / s (vaqt oralig'i)

Matematik funktsiyalar

Silliqlash (harakatlanuvchi o'rtacha ko'rsatkich), masshtablash, D-o'zgartirish, nolga tenglashtirish

Statistik ishlov berish funktsiyalari

O'rtacha, standart og'ish, maks/min/diapazon, hodisalar soni, Allan og'ishi

Grafik displey

Raqamli ma'lumotlar, trend, bardoshlik chizig'i gistogrammasi, markerlar

Xotira

O'zgaruvchan xotira: 1 MB (16 MB); ma'lumotlarni ro'yxatga olish (o'lchov natijalarini xotirada avtomatik saqlash); foydalanuvchi sozlamalarini eslab qolish va eslab qolish; USB fayl tizimi

Umumiy xususiyatlar

Ish rejimini o'rnatish vaqti

45 daqiqa

Displey

4,3 dyuym (109,22 mm), rangli yupqa plyonkali WQVGA (480x272), orqadan yoritilgan suyuq kristall displey

Umumiy o'lchamlar, mm

stolda: 261,1 (kenglik) x 103,8 (balandlik) x 303,2 (chuqurlik), tokchada: 212,8 (kenglik) x 88,3 (balandlik) x 272,3 (chuqurlik)

Og'irligi, kg (lb)

3.9 (8.6) toʻliq variantlar toʻplami bilan; 3.1 (6.9) opsiya 300 (batareya)siz

Ishlash harorati chegaralari

0 dan + 55 ° C gacha

Elektr ta'minoti parametrlari

100-240V ±10%, 50-60Hz ±5%; 100-120V, 400Hz ±10%

Interfeyslar

LXI-C 1.3 (LAN soketlari, VXI-11 protokoli); USB 2.0 qurilma porti (USB-TMC488 protokoli; GPIB (variant 400)

Batareya (variant 300)

Ichki Li-ion batareyasi va zaryadlovchi

Aksessuarlar yetkazib berishga kiritilgan

CD dagi hujjatlar, jumladan foydalanuvchi qoʻllanmasi, dasturiy qoʻllanma, dasturlash misollari, kiritish/chiqarish kutubxonasi, tarmoq kabeli, 2m USB 2.0 kabeli, kalibrlash sertifikati va 1 yillik standart kafolat.
