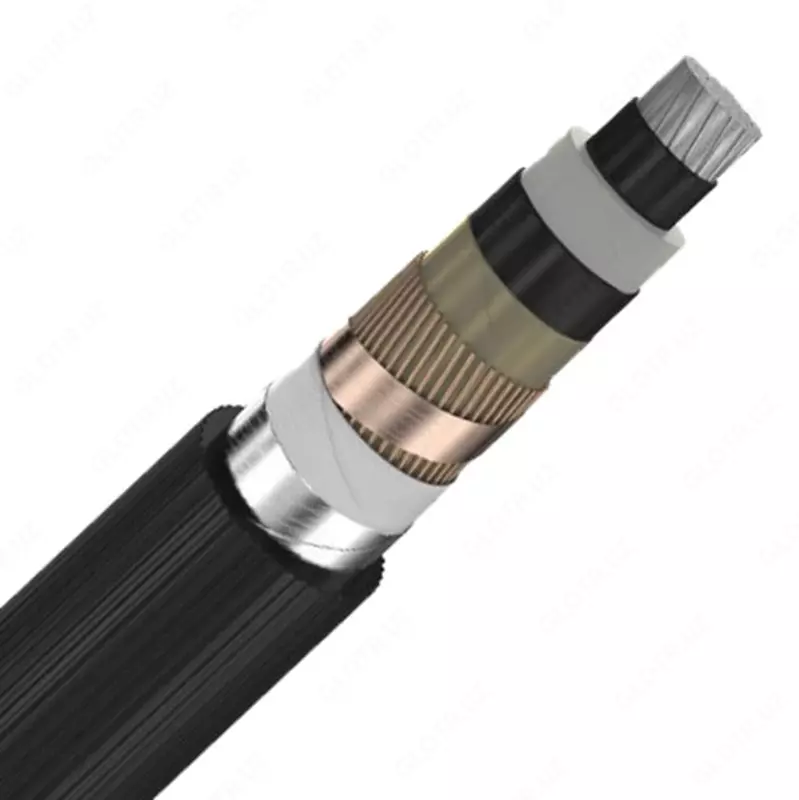

"6/10/35 kV kuchlanish uchun quvvat kabellari P/E izolyatsiyasida alyuminiy o'tkazgichli va APvV/APvVng(A)/APvVng(A)-LS markali PVX niqobi ostida. 1x35-1x630/3x35-3x400"

"APvVng(A)-LS kabelini shifrlash
A - alyuminiy o'tkazgich
Pv - o'zaro bog'langan polietilendan tayyorlangan yadro izolyatsiyasi
ng (A) - A toifasiga ko'ra guruhlarga yotqizilganda olov tarqalmaydi
LS - past tutun va gaz emissiyasi Strukturaviy elementlar APvVng(A)-LS kabeli:
Alyuminiy o'tkazgichli yong'inga chidamli elektr kabeli, o'zaro bog'langan polietilendan yasalgan izolyatsiya, elektr o'tkazuvchan o'zaro bog'langan polietilen qatlamidan yasalgan birlashtirilgan izolyatsion ekran va mis simlar va mis lentadan yasalgan ekran, PVX ning tashqi qobig'ida. kam tutun va gaz emissiyasi bilan kamaytirilgan yong'in xavfi tarkibi.
APvVng(A)-LS kabelining ishlash shartlari:
Kabel 50 Gts gacha bo'lgan chastotali b va 10 kV o'zgaruvchan kuchlanishdagi statsionar elektr inshootlarida, umumiy sanoat maqsadlarida, shuningdek AC 2 va 3 sinfdagi atom elektr stantsiyalarida elektr energiyasini uzatish va taqsimlash uchun mo'ljallangan. OPB 88/97 tasnifiga muvofiq tizimlar (PNAE G-01 -011).
B5 simining iqlimiy versiyasining turi.
Kabel sanoat korxonalari va transportning binolari va binolarida statsionar o'rnatish uchun ishlatiladi.
Kabel NPB-248-97 - P1.7.2.2 bo'yicha yong'in xavfi sinfiga mos keladi.
Kabel GOST R IEC 60332-3-22-2005 bo'yicha olovni kechiktirish uchun A toifasiga mos keladi.
Kabellar past tutun hosil bo'lishiga va yonish va yonish paytida chiqadigan gazlarning past korrozivligiga ega.
Kabellar mog'or qo'ziqorinlariga chidamli.
Kabellar guruhlarga yotqizilganda olov tarqalmaydi.
Kabellar atrof-muhit harorati minus 50 dan 50 ° C gacha va havoning nisbiy namligi 98% gacha, 35 ° C gacha bo'lgan haroratlarda ishlashga mo'ljallangan.
Kabelni o'rnatish minus 15 ° C dan past bo'lmagan haroratda amalga oshirilishi kerak.
O'rnatish vaqtida kabellarning egilish radiusi kabelning kamida 15 tashqi diametri bo'lishi kerak.
Kabellarni o'rnatish vaqtida simi paypoq yordamida yoki o'tkazgichni xanjar tutqichi yordamida ushlab turish kerak.
Kabelni tortish paytida hosil bo'ladigan kuchlar 30 N / mm2 dan oshmaydi.
Ish paytida yadrolarning ruxsat etilgan isitish harorati quyidagilardan oshmaydi:
- 90°S - normal rejimda;
- 130°S - joriy haddan tashqari yuk rejimida va "kichik qochqin" rejimida;
- 250°S - qisqa tutashuv rejimida (qisqa tutashuv).
Haddan tashqari yuk rejimida kabelning ishlash muddati kuniga 8 soatdan ko'p bo'lmagan va uning ishlash muddati davomida 1000 soatdan oshmasligi kerak.
Qisqa tutashuv davomiyligi 4 s dan oshmasligi kerak.
Kabellar B Ib, B Ig, B II, B IIa sinflarining portlovchi zonalarida foydalanish uchun mo'ljallangan.
Qisqa tutashuv vaqtida kabelning yonib ketmasligi sharoitida kabellar o'tkazgichining maksimal isitish harorati. - 450 ° S.
Tel TU 16.K71-343-2004 ga mos keladi.
APvVng(A)-LS kabelining texnik tavsiflari:
Supero'tkazuvchilar torli, 2-sinf, dumaloq, siqilgan.
Kabelning qurilish uzunligi bo'ylab o'lchanadigan qisman tushirish darajasi 10 pC dan oshmaydi, namunada o'lchanadi, shu jumladan. bükme va isitish va sovutish davrlaridan keyin - 5 pC dan oshmasligi kerak, kuchlanishda:
- 6 kV - 9 kV kuchlanish uchun kabellar;
- 10 kV - 15 kV kuchlanish uchun kabellar.
2 kV kuchlanishli va (95-100) ° S asosiy haroratda dielektrik yo'qotish tangensi 0,003 dan oshmaydi.
Kabellar diametri 20(Dn+d) bo'lgan silindrni o'rashga chidamli bo'lib, bu erda Dn - kabelning tashqi diametri, d - yadro diametri, mm.
Kabellarning xizmat qilish muddati kamida 40 yil.""Kabellarning xizmat qilish muddati diapazondan tanlanadi: 30, 35, 40 yil va ko'rsatilgan.
muayyan markadagi kabellar uchun texnik shartlar.
Kuchlanish: 6 dan 35 kV gacha
Ilova: 6 dan 35 kV gacha bo'lgan nominal o'zgaruvchan kuchlanish uchun statsionar qurilmalarda va nominal chastotasi 50 Gts.
Tovar kelib chiqishi: Oʻzbekiston:
Nomi: 6/10/35 kV kuchlanish uchun quvvat kabellari
Materiallar: mis, alyuminiy, PVX, pe, hologensiz polimer birikmasi, alyuminiy lenta, galvanizli po'lat lenta, mis lenta, yarim o'tkazgich va gidroizolyatsiya lentalari.
Kabellar statsionar qurilmalarda elektr energiyasini uzatish va taqsimlash uchun mo'ljallangan."
