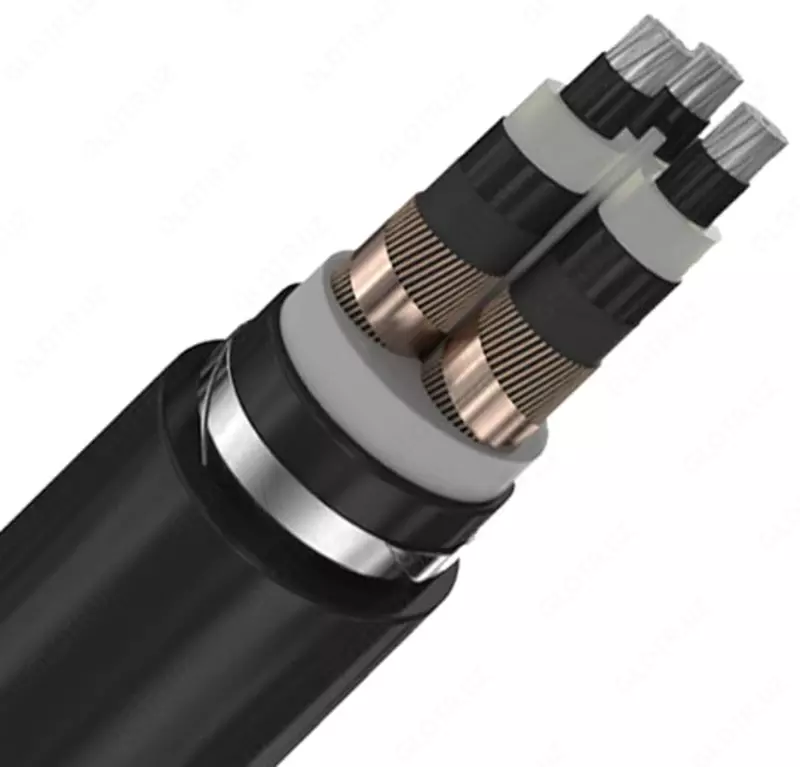

6/10/35 kV kuchlanish uchun zirhli quvvat kabellari, alyuminiy yadroli pe izolatsiyasi va APvBaPu 1x35-1x630 qoplamali

"APvBPu kabelini dekodlash
A - alyuminiy o'tkazgich
PV - o'zaro bog'langan polietilen izolyatsiyasi
Ba - alyuminiy lentalardan yasalgan zirh
PU - polietilen qobiq, mustahkamlangan
APvBPu kabelining dizayn elementlari:
Supero'tkazuvchilar alyuminiy, ko'p simli, yumaloq shaklga ega, siqilgan, GOST 22483 bo'yicha 2-sinfga to'g'ri keladi. Yadrodagi ekran elektr o'tkazuvchan peroksid o'zaro bog'langan polietilen tarkibidan ekstruziya orqali qo'llaniladi. Izolyatsiya ekrani birlashtirilgan elektr o'tkazuvchan peroksid o'zaro bog'langan polietilen tarkibidan ekstruziya bilan qo'llaniladi ekran: elektr o'tkazuvchan qog'ozdan yoki elektr o'tkazuvchan polimer lentadan yasalgan o'rash shaklidagi qatlam va mis simlar qatlami, uning ustiga spiral tarzda mis lenta yotqizilgan Twisting - ekranlangan o'tkazgich simlar a atrofidagi yadroga o'ralgan vulkanizatsiyalanmagan kauchuk yoki polivinilxlorid plastmassa birikmasi to'plami - polivinilxlorid plastmassa birikmasidan tayyorlangan polivinilxlorid plastmassa birikmasi - ikkita galvanizli po'latdan yasalgan po'latdan yasalgan, yuqori chiziq pastki chiziqning chetlari orasidagi bo'shliqlarni qoplagan holda, mustahkamlangan.
APvBPu kabelidan foydalanish doirasi:
Kabellar statsionar qurilmalarda elektr energiyasini uzatish va taqsimlash uchun mo'ljallangan, 10, 20,35 kV nominal o'zgaruvchan kuchlanishda 50 Gts chastotali izolyatsiyalangan yoki tuproqli neytralga ega bo'lgan tarmoqlar uchun kabellar erga yotqizish uchun mo'ljallangan (xandaklarda) tuproqning korrozivlik darajasidan qat'i nazar, masalan, qo'shimcha yong'inga qarshi choralar ko'rilsa, kabellarni ochiq havoda, shu jumladan kabel inshootlarida yotqizishga ruxsat beriladi yong'inga chidamli qoplamalar. Kabellar darajalardagi farqni cheklamasdan marshrutlarni yotqizish uchun mo'ljallangan.
APvBPu kabelining texnik parametrlari:
Iqlim versiyasi UHL turi, GOST 15150 bo'yicha joylashtirish toifalari 1 va 2. Ish paytida harorat oralig'i: - 35 0C gacha bo'lgan haroratda nisbiy havo namligi: 98% gacha kabellarni yotqizish va o'rnatish oldindan isitishsiz haroratda amalga oshiriladi: - 20 ° C dan past bo'lmagan, o'rnatish vaqtida kabellarning minimal egilish radiusi: 12 dan kam emas tashqi diametrlar ish paytida simi yadrosining ruxsat etilgan isitish harorati: 90 ° C dan ortiq bo'lmagan simi yadrosining ruxsat etilgan qizishi qisqa vaqt ichida 130 ° C dan oshmasligi kerak kontaktlarning zanglashiga olib kirishi: qisqa tutashuv vaqtida kabelning maksimal ruxsat etilgan harorati mis qalqoni: qisqa tutashuv vaqtida o'tkazgichning isitish haroratini cheklash Kabelning yonib ketmasligi sharoitida qisqa tutashuv: 400 ° S dan ortiq bo'lmagan kabelning ishlash muddati kuniga 8 soatdan ko'p bo'lmagan va kabelning xizmat muddati davomida 1000 soatdan ortiq bo'lmagan : 30 yildan kam bo'lmagan kafolat muddati: 5 yil.
"Kabellarning xizmat qilish muddati 30, 35, 40 yil oralig'ida tanlanadi va u erda ko'rsatilgan.
muayyan markadagi kabellar uchun texnik shartlar.
Kuchlanish: 6 dan 35 kV gacha
Ilova: 6 dan 35 kV gacha bo'lgan nominal o'zgaruvchan kuchlanish uchun statsionar qurilmalarda va nominal chastotasi 50 Gts.
Tovar kelib chiqishi: Oʻzbekiston:
Nomi: 6/10/35 kV kuchlanish uchun quvvat kabellari
Materiallar: mis, alyuminiy, PVX, pe, hologensiz polimer birikmasi, alyuminiy lenta, galvanizli po'lat lenta, mis lenta, yarim o'tkazgich va gidroizolyatsiya lentalari.
Kabellar statsionar qurilmalarda elektr energiyasini uzatish va taqsimlash uchun mo'ljallangan."
